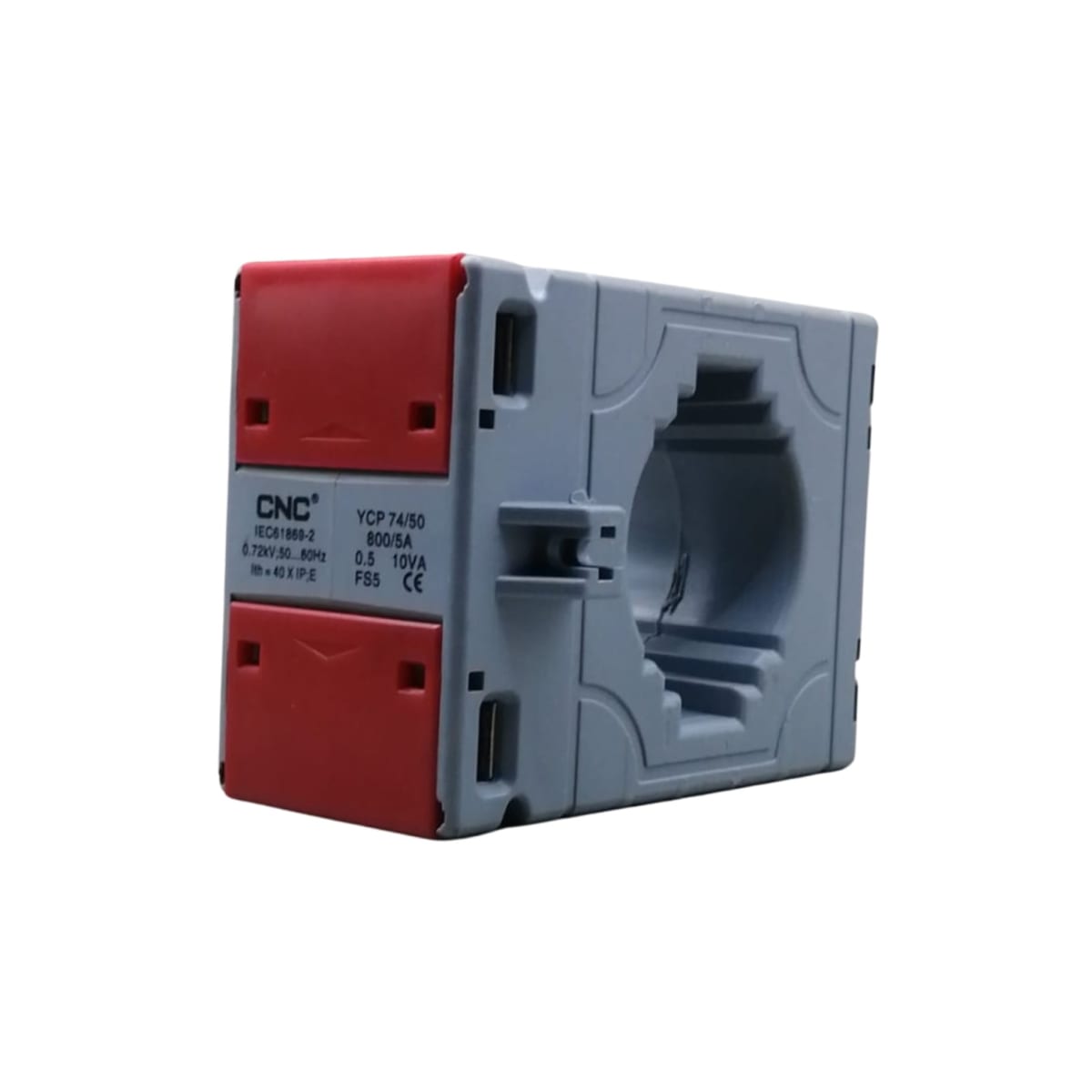

Transformador de Corriente Toroide 800/5A Clase 0.5 CNC
Seguridad Industrial y Precisión Comercial para Alta Demanda
Auditar el consumo eléctrico de una planta de manufactura pesada, un edificio corporativo o un gran galpón industrial es vital para dimensionar correctamente tu instalación y mantener la rentabilidad. Sin embargo, cuando la demanda alcanza los 800 Amperios, la corriente que transita por los conductores principales es destructiva para cualquier equipo de medición estándar. Intentar conectar un analizador de red o un remarcador digital directamente a la línea provocará la destrucción instantánea del instrumento y un posible arco eléctrico letal en tu tablero. El Transformador de Corriente Toroide 800/5A CNC actúa como el escudo protector definitivo que aísla galvánicamente tu sistema: lee esa corriente masiva y la reduce de forma estrictamente proporcional a una señal de 5 Amperios, totalmente inofensiva y asimilable para el cerebro de tus medidores.
Para aplicaciones de monitoreo donde grandes sumas de dinero están en juego, no puedes depender de mediciones aproximadas o defectuosas. Este transformador CNC opera con una precisión de Clase 0.5, el alto estándar exigido para aplicaciones de facturación comercial y auditorías energéticas estrictas. Te entrega la exactitud absoluta necesaria para tomar decisiones operativas, dividir cobros en arriendos industriales sin disputas y asegurarte de que tu red no sufra costosas fugas eléctricas invisibles.
Sabemos que el maestro instalador y el contratista buscan agilizar su tiempo en terreno entregando obras que destaquen por su orden y cumplimiento técnico. Gracias a su diseño en formato toroide (núcleo hueco tipo ventana), la instalación es un proceso limpio y altamente seguro: solo necesitas deslizar el grueso conductor de fase principal o la barra de cobre por el centro del anillo, sin tener que cortar, empalmar o interrumpir físicamente el cableado de fuerza principal. Es la inversión inteligente que eleva el prestigio de tu trabajo. Si alguna vez tienes dudas sobre cómo dimensionar correctamente la medición en tableros de alta potencia, siempre puedes complementar tus conocimientos a través de nuestro canal de YouTube Aprende Electricidad con INGOA, donde profundizamos en las mejores técnicas para instaladores.
Características que Marcan la Diferencia
Diseñado bajo estrictas normas de ingeniería para soportar el estrés térmico de las grandes instalaciones, este transformador combina facilidad de montaje con una robustez inigualable.
- Relación 800/5A: Capacidad masiva ideal para circuitos industriales de alto tonelaje, entregando una señal universal de 5A compatible con la inmensa mayoría de la instrumentación digital y analógica del mercado.
- Precisión Comercial Clase 0.5: Ofrece un índice de lectura exacto y certificado, indispensable para tableros de facturación, remarcadores generales y controladores de robustos bancos de condensadores.

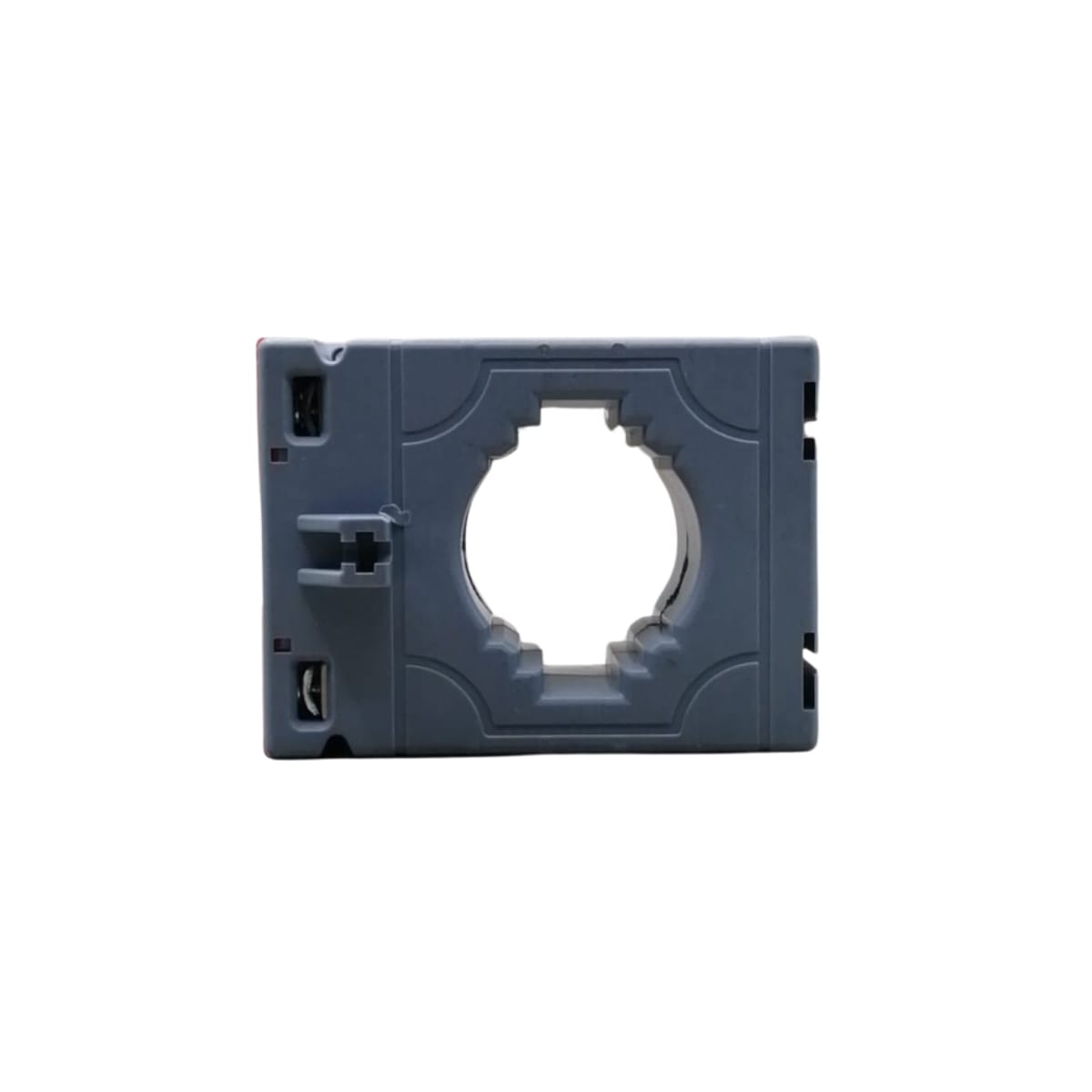

- Diseño Toroide (Ventana): Su núcleo cerrado y hueco permite pasar el cable fase directamente por el interior, eliminando manipulaciones de alto riesgo en los conductores principales y optimizando los tiempos de integración en el gabinete.
- Carcasa Termoestable Ignífuga: Fabricado con polímeros de alta calidad que resisten las variaciones térmicas propias de un tablero de fuerza de 800A, protegiendo el núcleo magnético y brindando máxima seguridad frente a cortocircuitos.

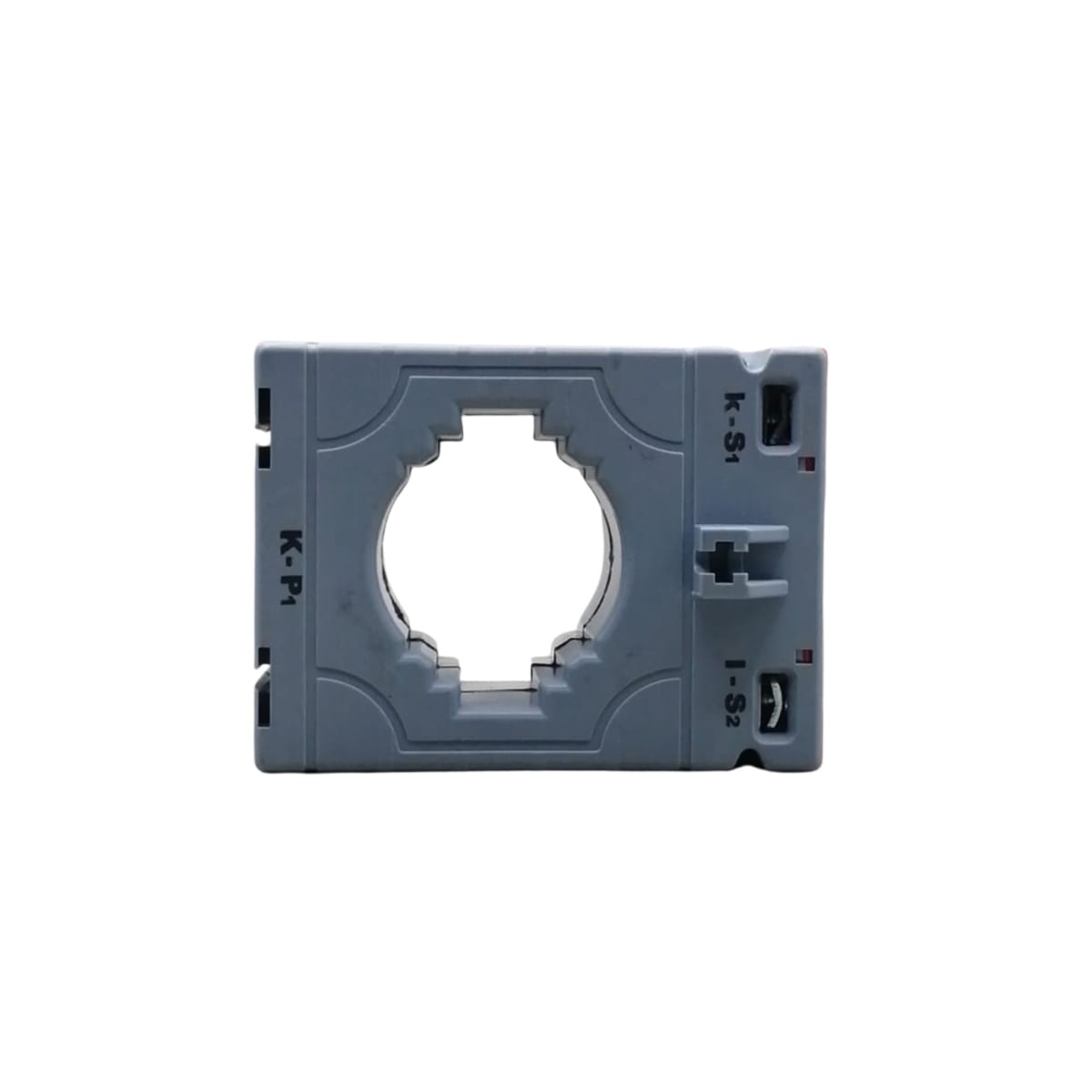

- Borneras de Sujeción Firme: Los terminales S1 y S2 para el circuito secundario aseguran un apriete sólido mediante tornillos, garantizando que las fuertes vibraciones naturales de la maquinaria no provoquen desconexiones accidentales y peligrosas.
Aplicaciones Ideales en tu Proyecto Eléctrico
Este dispositivo es un componente estratégico fundamental para sistemas de gestión de energía a escala mayor. Es la elección confiable y obligatoria para la sub-medición en centros logísticos, plantas mineras, auditoría de consumo en cuartos de bombas industriales de gran caudal, y para la alimentación de datos precisos hacia analizadores de redes en Tableros Generales de Distribución (TGD) y Tableros de Transferencia Automática (TTA).
Especificaciones Técnicas Clave
- Marca: CNC Electric
- Relación de Transformación: 800/5A
- Clase de Precisión: 0.5
- Formato Físico: Toroide (Núcleo de Ventana cerrado)
- Frecuencia de Red: 50/60 Hz
- Uso Exclusivo: Redes de Corriente Alterna (AC)
PRECIO INCLUYE IVA
* Importante: El montaje, la conexión de los conductores secundarios y la integración con equipos de medición en tableros de fuerza debe ser realizada de manera exclusiva por personal técnico altamente calificado o instaladores eléctricos autorizados. ADVERTENCIA DE SEGURIDAD VITAL: El circuito secundario (los terminales S1 y S2 del transformador) jamás debe quedar en circuito abierto (desconectado del instrumento medidor) mientras el conductor primario de fuerza se encuentre energizado, ya que esto inducirá voltajes extremadamente letales que destruirán el componente y pondrán en riesgo inminente la vida humana. Recuerda ejecutar todas tus instalaciones eléctricas cumpliendo rigurosamente con los pliegos técnicos RIC de la normativa SEC en Chile, asegurando obras impecables, profesionales y 100% libres de riesgos.
