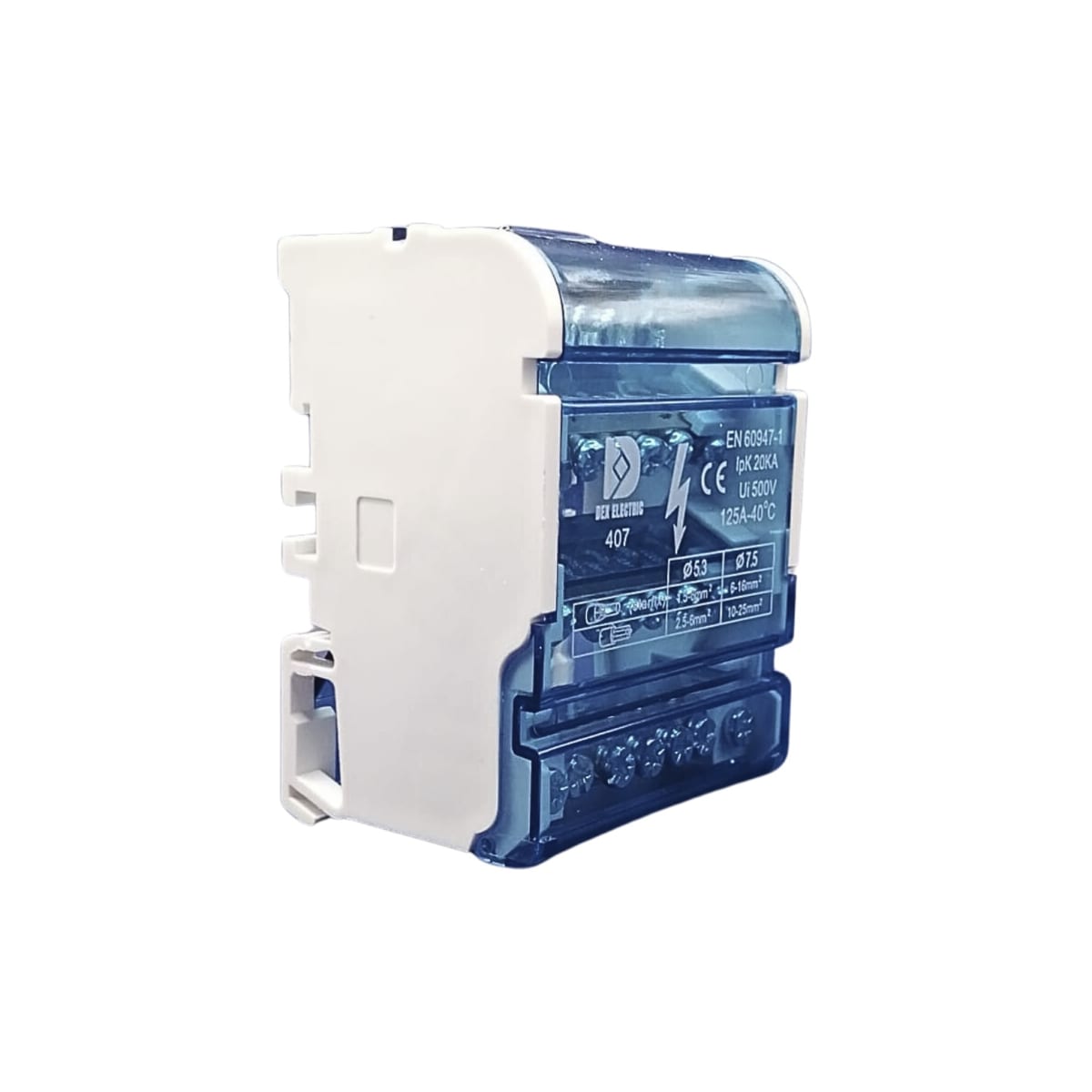

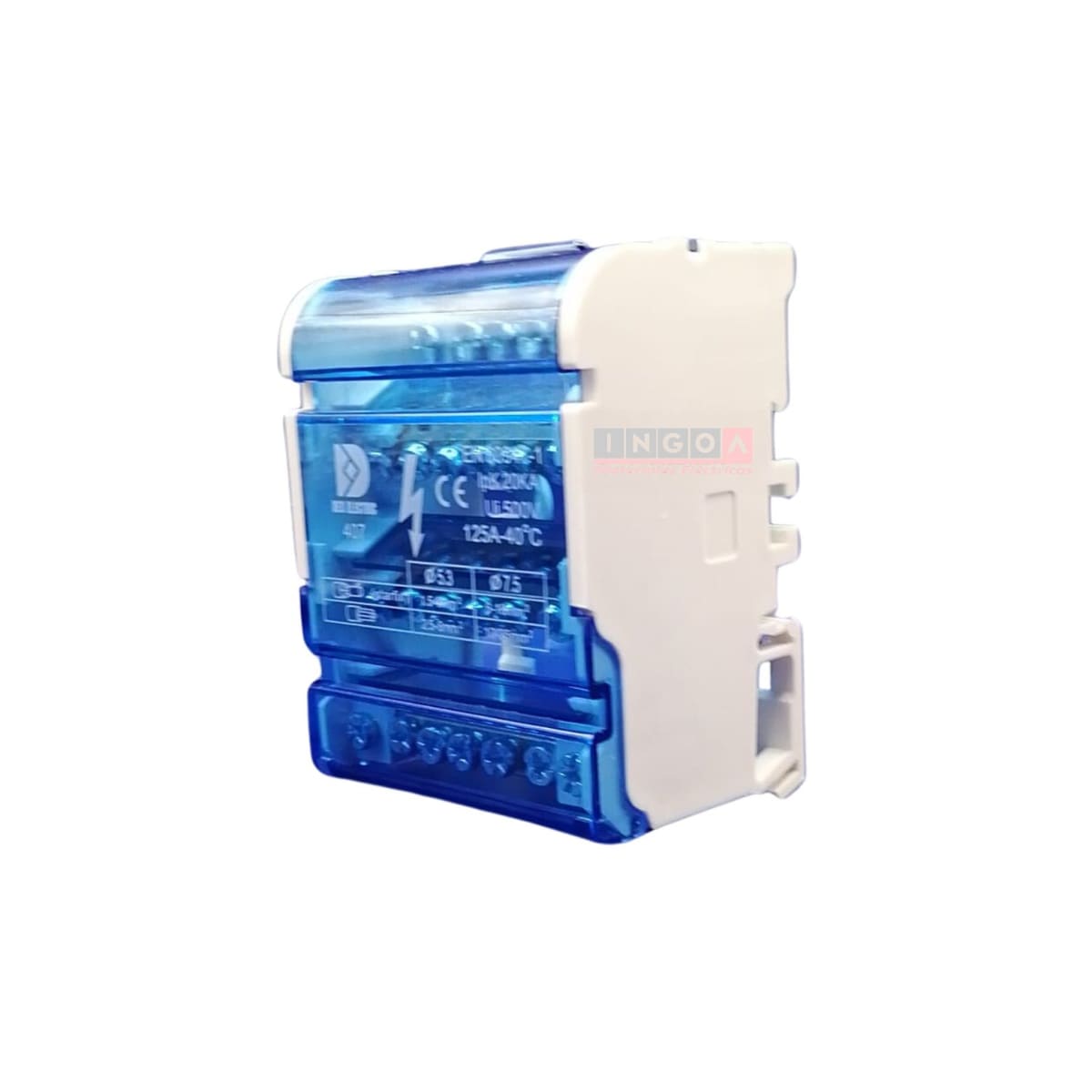

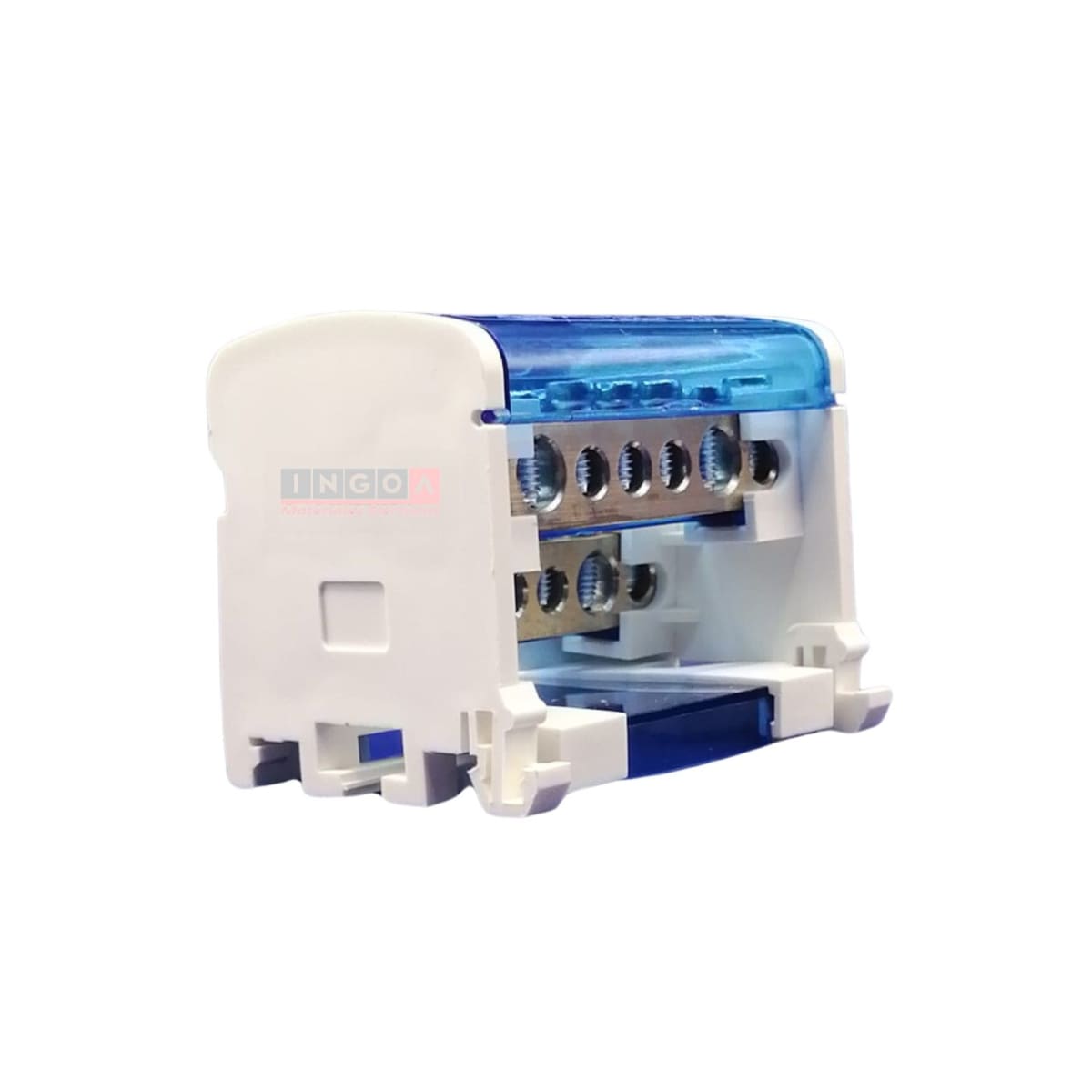

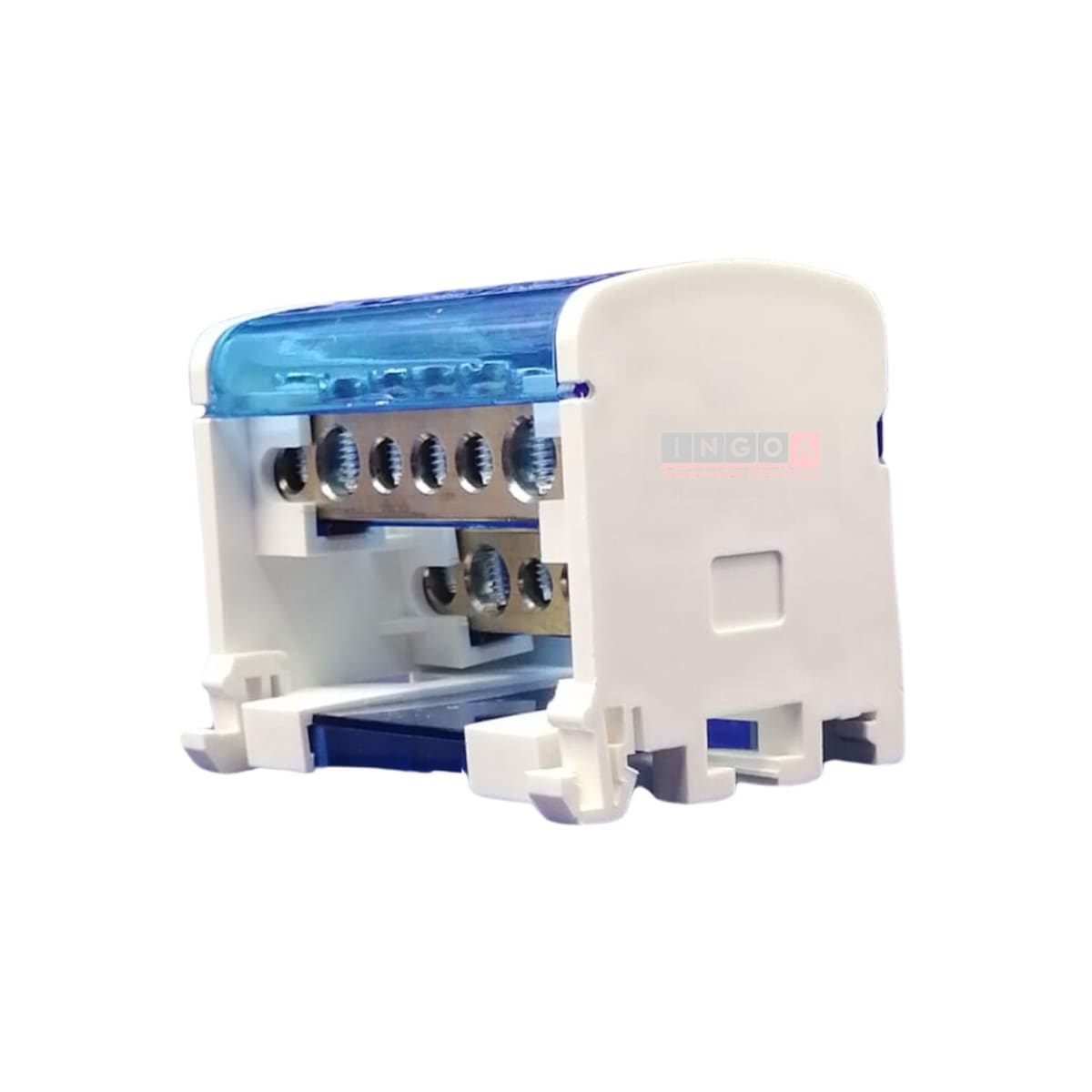

Repartidor Tetrapolar 7 Posic. 125A (Ocupa 4 Mod.)
El Equilibrio Trifásico Ideal: Bloque Repartidor Tetrapolar 125A (7 Vías)
En el diseño de tableros eléctricos para locales comerciales, oficinas y salas de bombas de tamaño medio, el integrador se enfrenta constantemente al dilema del espacio frente a la capacidad. Instalar bloques de distribución sobredimensionados quita lugar para los interruptores de protección, mientras que quedarse corto de vías obliga a realizar empalmes peligrosos. El Bloque Repartidor Tetrapolar de 7 Posiciones (125A) resuelve esta ecuación a la perfección, ofreciendo una cantidad generosa de derivaciones en un chasis altamente optimizado.

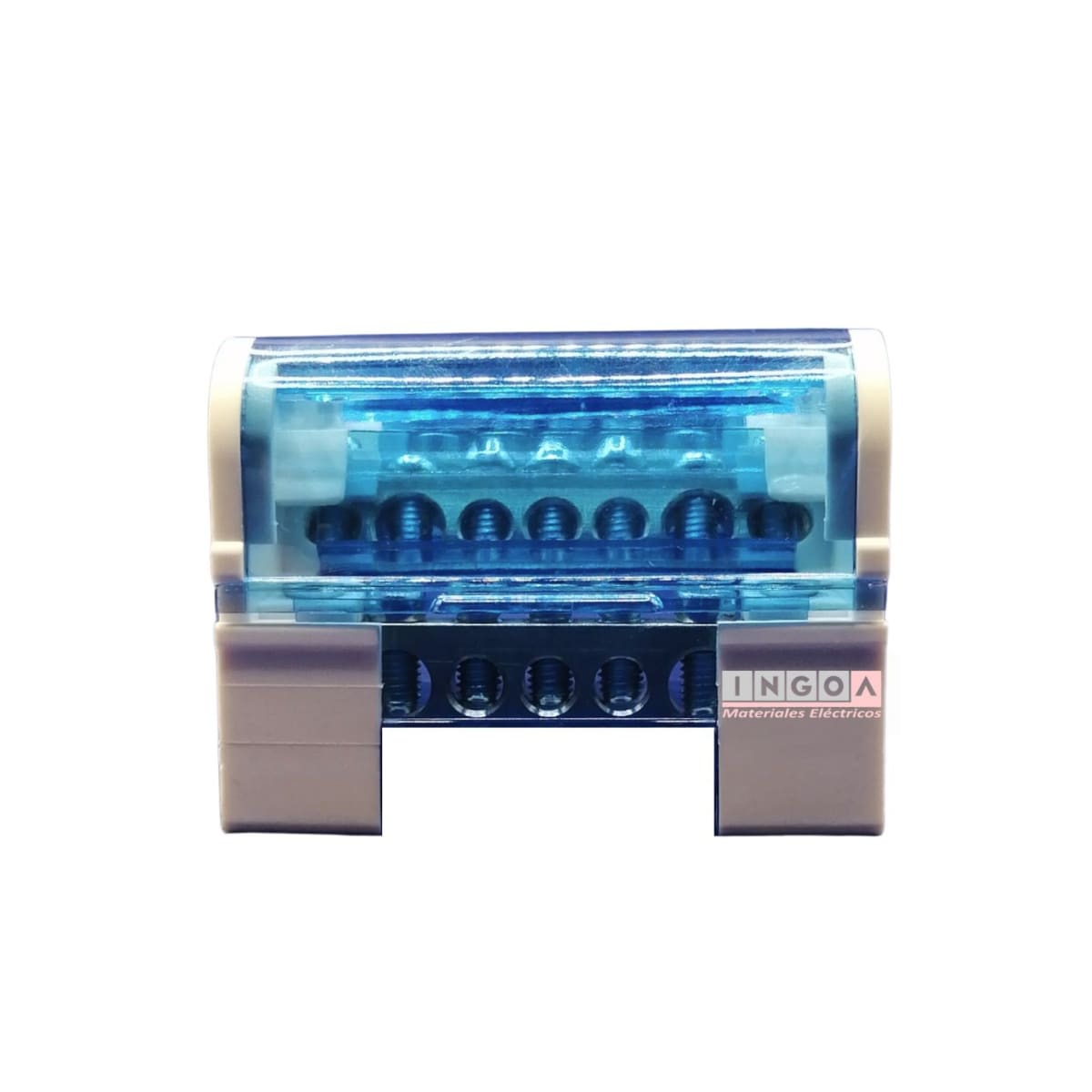

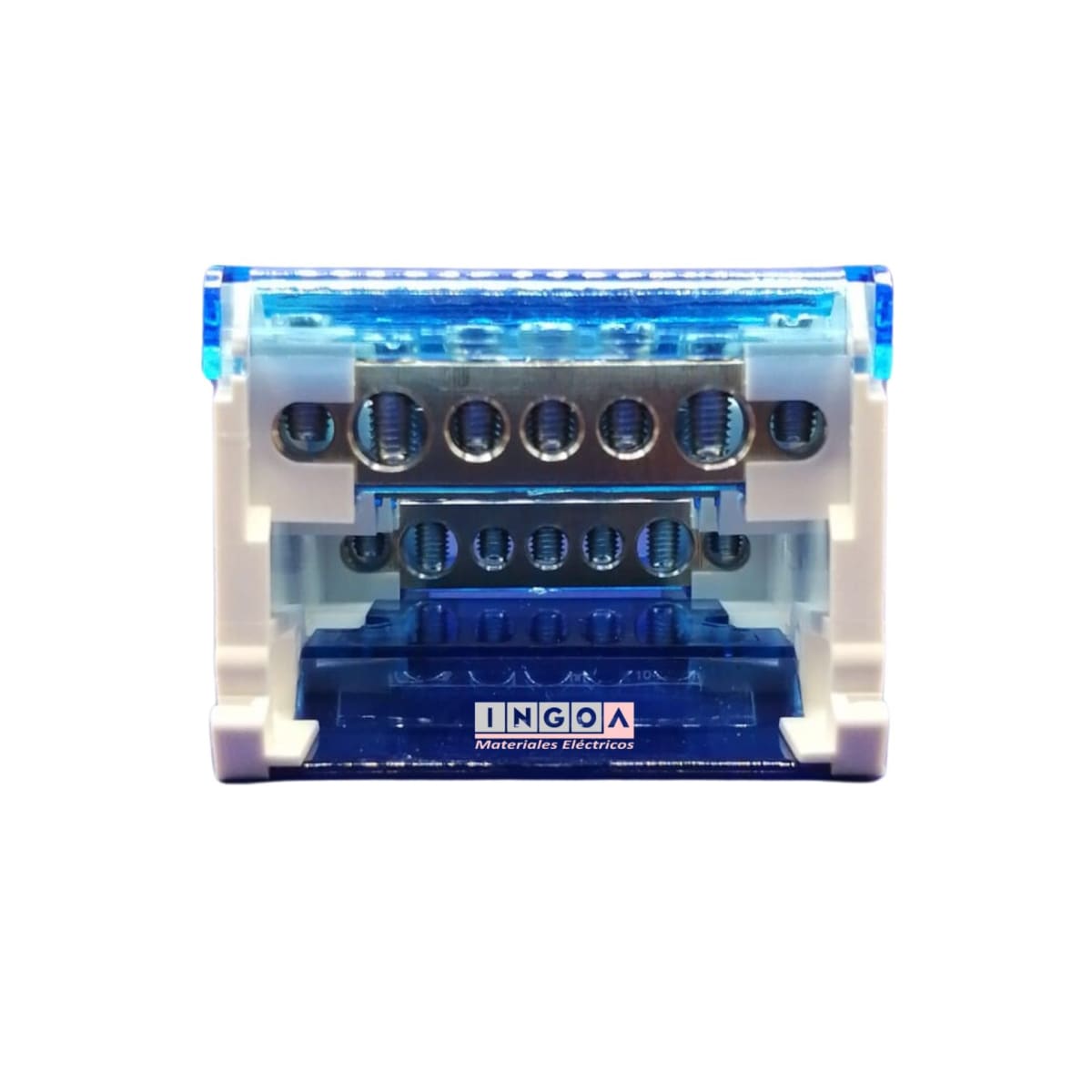

En el corazón de este distribuidor operan 4 barras de latón macizo (Fase R, S, T y Neutro), montadas en una arquitectura escalonada que garantiza un aislamiento dieléctrico total a 380V. Cada una de estas barras es capaz de conducir 125 Amperes de forma continua y cuenta con 7 vías de salida individuales aseguradas por tornillos prisioneros. Con 28 conexiones totales a su disposición, el tablerista puede balancear fácilmente la iluminación, los enchufes y las cargas de climatización (HVAC) desde un único punto seguro.

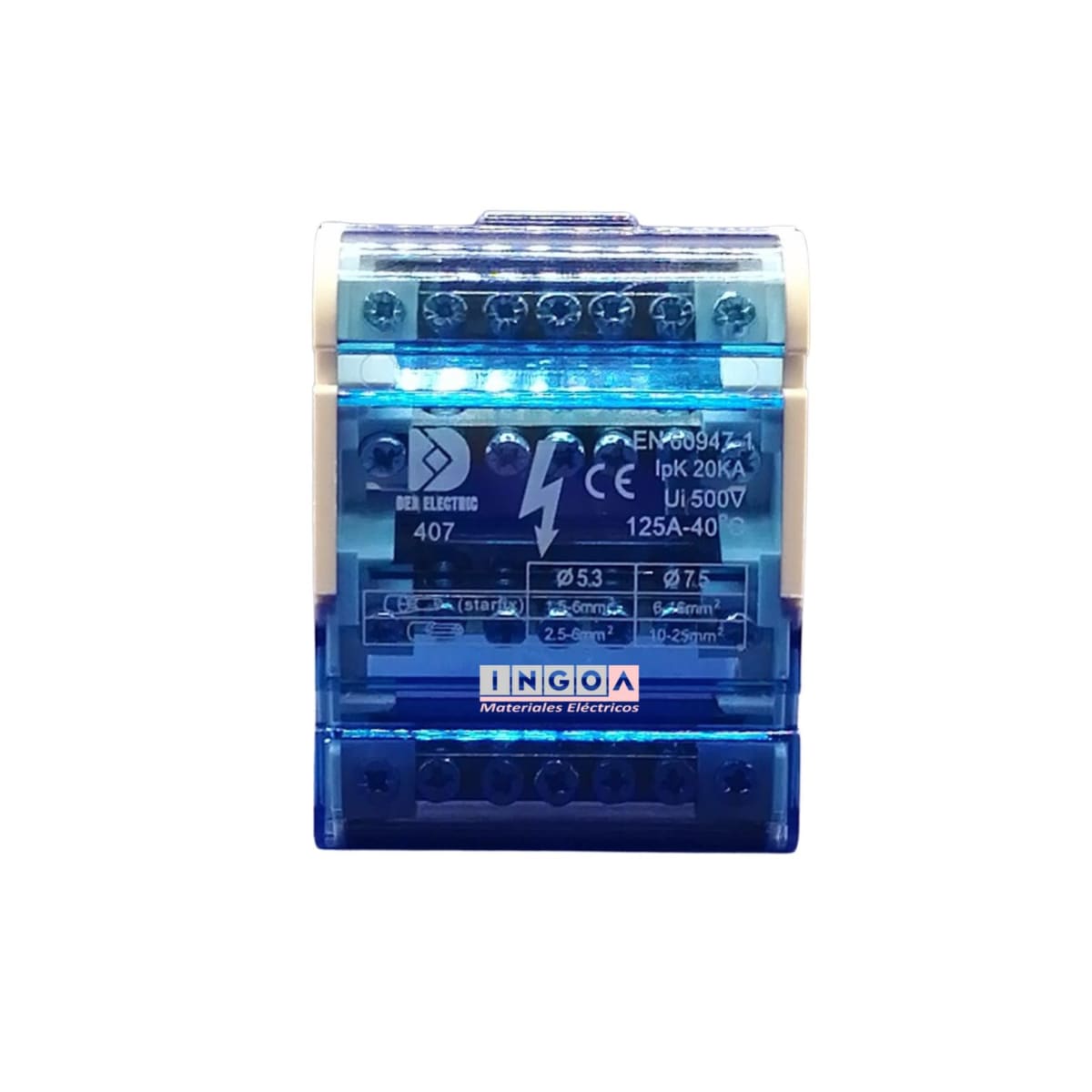

En ingoa.cl, sabemos que un tablero bien distribuido es un tablero que aprueba inspecciones a la primera. Este bloque condensa toda su capacidad en un ancho físico de solo 4 módulos DIN (aprox. 72mm), liberando espacio crítico. Además, su cubierta de policarbonato transparente abatible cumple con las exigencias de protección IP20, permitiendo revisar el apriete del cableado sin riesgo de electrocución.
Ventajas del Repartidor Tetrapolar de Tamaño Intermedio
- Proporción Perfecta (4 Módulos): El tamaño más utilizado en la distribución comercial; ofrece 28 terminales sin devorar el Riel DIN.
- Equilibrio de Cargas Seguro: Centraliza las 3 fases a la vista, facilitando el balanceo rápido de circuitos monofásicos y trifásicos en el mismo bloque.
- Rendimiento Térmico (125A): Conductores de latón de alta densidad diseñados para manejar la carga total de un sub-cuadro sin generar puntos calientes.
- Inspección Visual (IP20): Tapa protectora que actúa como barrera contra contactos accidentales y facilita las auditorías de mantenimiento.
Aplicaciones Estratégicas
El hub de distribución "sweet spot" para sub-cuadros de iluminación comercial, tableros de bombas medianas, consolas de climatización (chillers/HVAC) y cajas generales de oficinas.
Especificaciones Técnicas
- Tipo de Producto: Bloque Repartidor Encapsulado (3P+N).
- Polos: 4 Barras de distribución escalonadas independientes.
- Corriente Nominal (In): 125 Amperes.
- Capacidad de Derivación: 7 Posiciones por polo (28 vías en total).
- Ancho Físico: 4 Módulos DIN (Aprox. 72 mm).

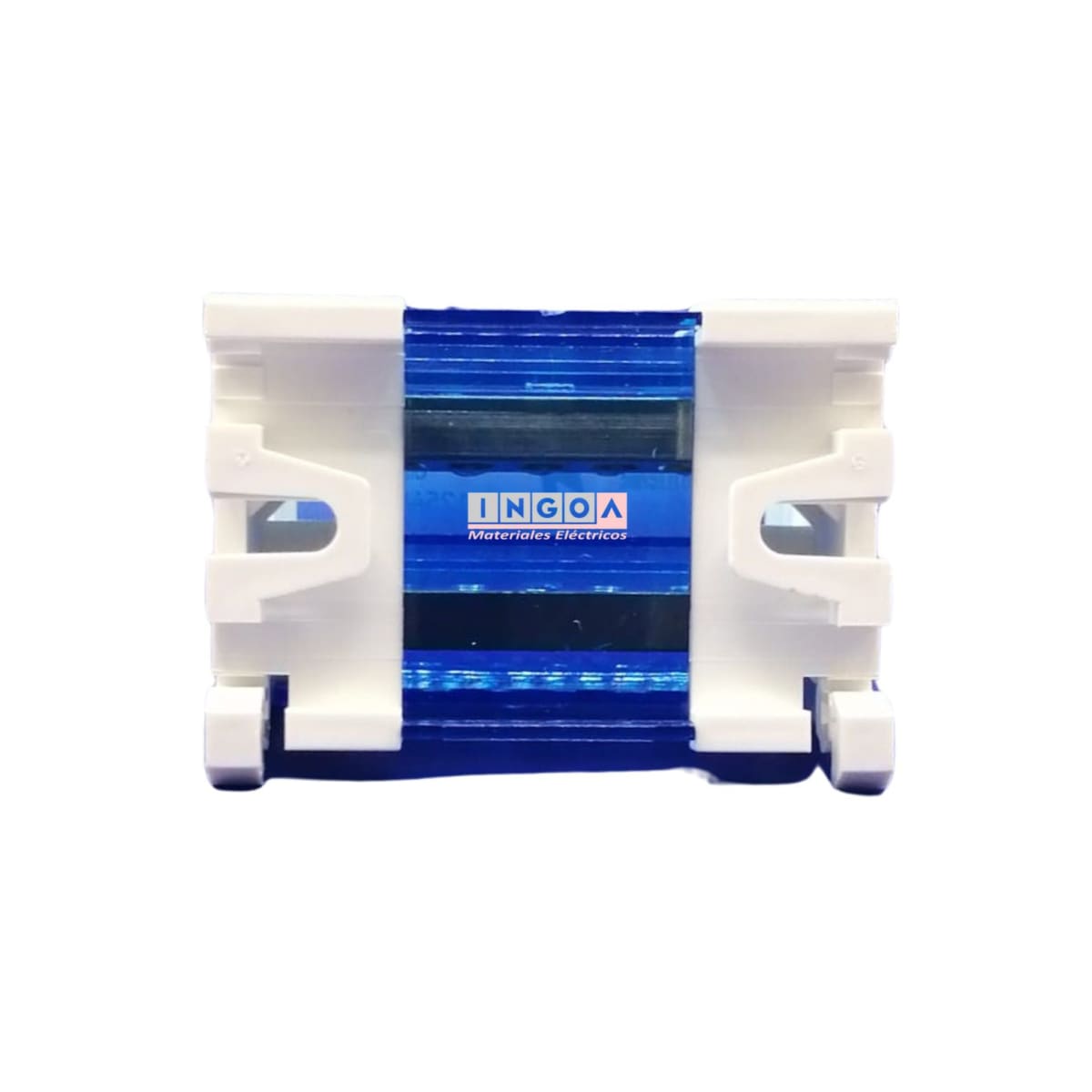

- Montaje: Clip de anclaje resistente para Perfil Omega / Riel DIN 35mm.
PRECIO INCLUYE IVA
* Sugerencia del experto: Este tamaño de 4 módulos es muy popular, pero no olvide que está lidiando con 28 cables saliendo de un espacio de 7 centímetros. Para mantener el orden y evitar que el bloque se vea como un "nido de pájaros", intente salir con los cables de la Fase 1 y 2 por la parte superior de la canaleta derecha, y la Fase 3 y Neutro por la canaleta izquierda (o viceversa). Y como siempre, cuando concentre tanta tensión de cobre en un espacio reducido, utilice Topes de Fijación en el Riel DIN para que el bloque no se deslice con la presión del cableado.
