Repartidor Tetrapolar 11 Posic. 200A (Ocupa 15 Mod.)
El Acorazado de la Fuerza Motriz: Bloque Repartidor Tetrapolar 200A (11 Vías)
La ingeniería eléctrica de misión crítica exige componentes que no solo conduzcan energía, sino que resistan las fuerzas de la física extrema. Manejar una acometida de 200 Amperes significa lidiar con cables de enorme diámetro, altas temperaturas latentes y corrientes de cortocircuito con una fuerza de repulsión electromagnética brutal. El Bloque Repartidor Tetrapolar de 11 Posiciones (200A) es el tope de gama diseñado estructuralmente para absorber, disipar y distribuir esta magnitud de energía en los Tableros Generales de Distribución (TGD) más exigentes.

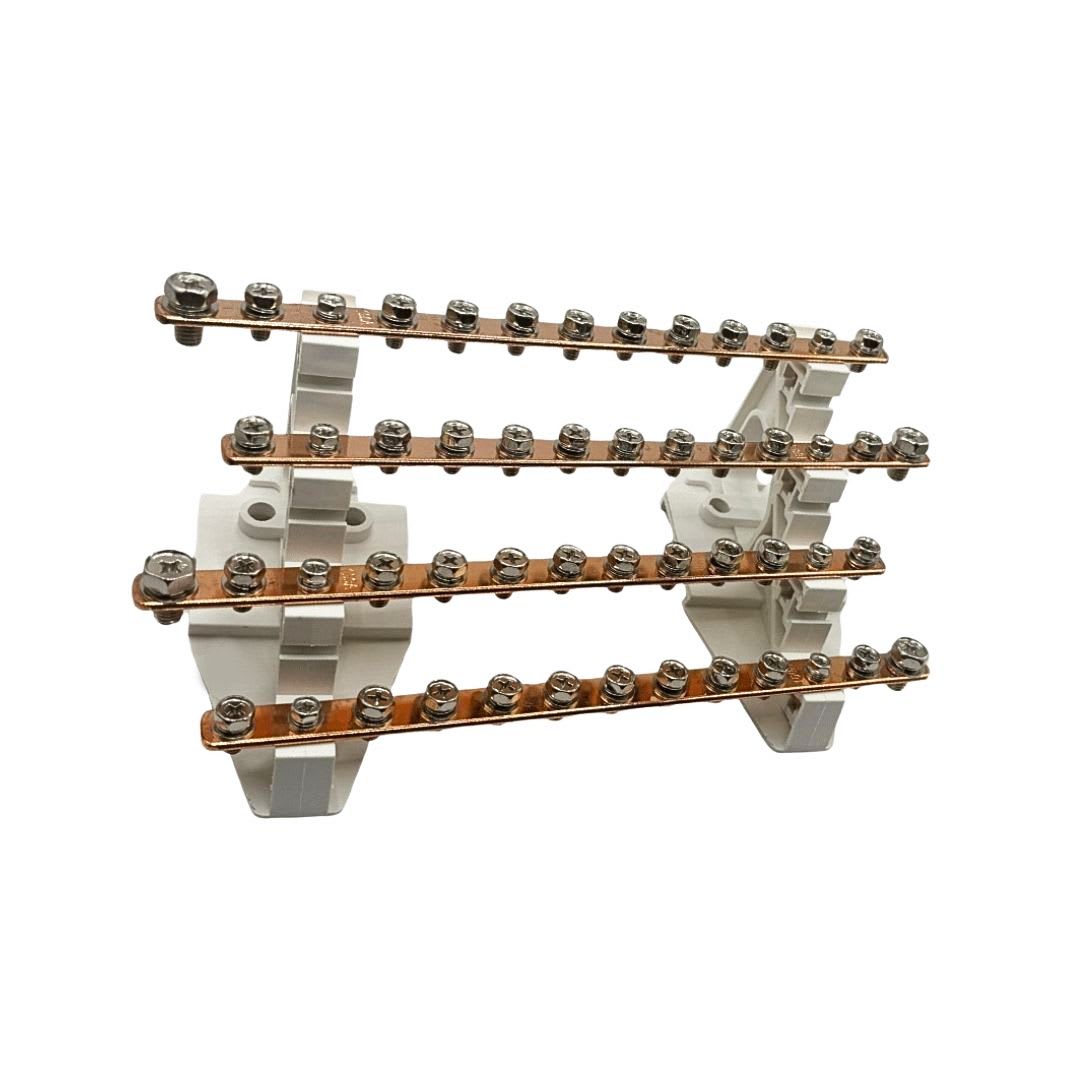

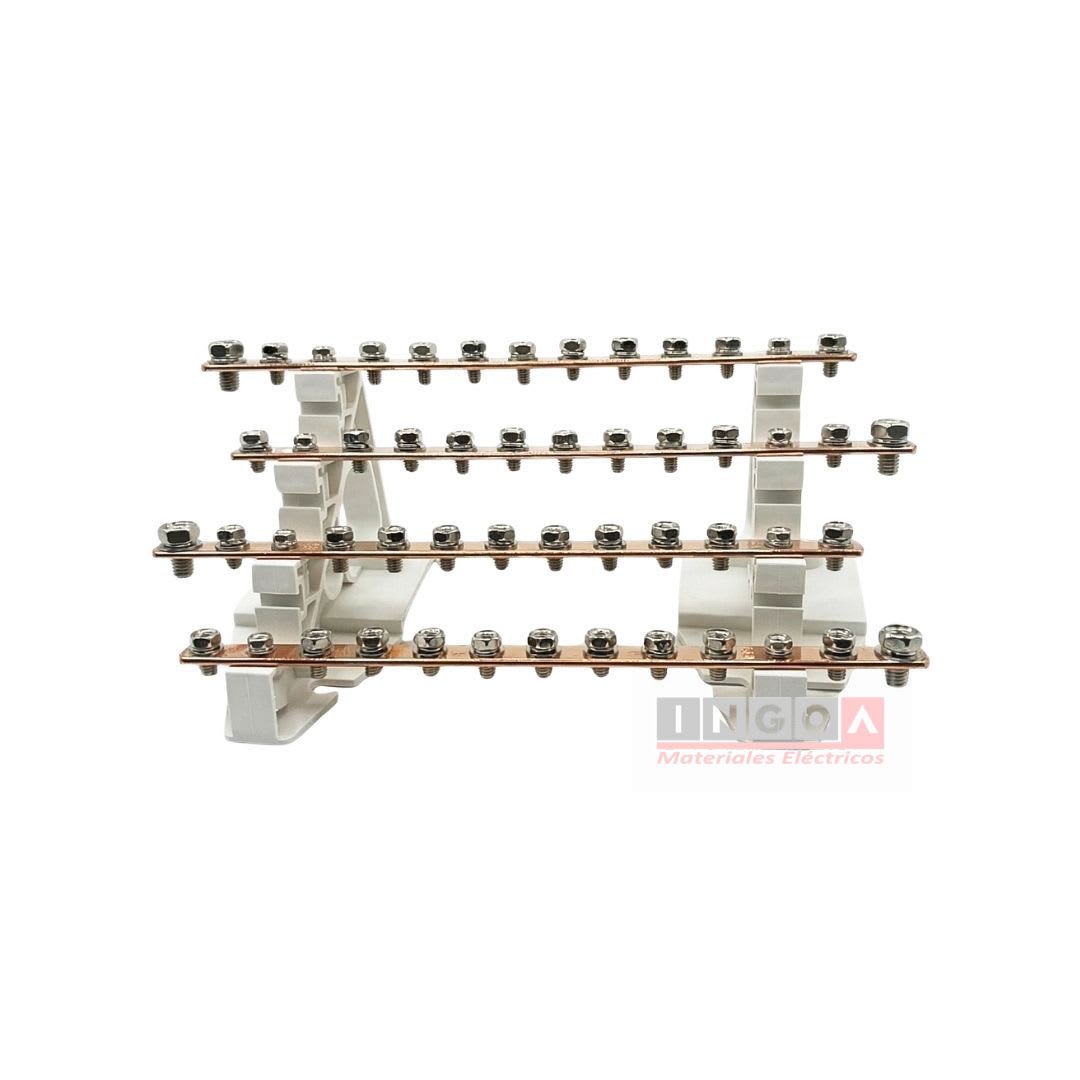

En sus entrañas, este bloque alberga 4 barras conductoras de latón de máxima densidad dispuestas en la clásica y eficiente forma de escalera (Fase R, S, T y Neutro). Esta separación dieléctrica previene los arcos cruzados a 380V. Cada barra está equipada con una entrada masiva para la alimentación general y 11 vías de derivación con tornillería de acero de alto torque. Con 44 puntos de conexión, este único componente es capaz de alimentar todo un piso industrial, un centro comercial o un banco de maquinaria pesada.
En ingoa.cl, la seguridad rige nuestro catálogo. Al igual que su hermano de 160A, este gigante ocupa 15 módulos DIN de ancho (aprox. 270mm). Este amplio formato garantiza que los instaladores tengan el radio de giro adecuado para los cables alimentadores de 70mm² o 95mm², evitando que el cobre se estrangule. Además, la separación de las barras maximiza la ventilación cruzada, previniendo la fatiga térmica cuando la planta opera a plena capacidad (200A continuos).
Ventajas del Repartidor Tetrapolar de Máxima Capacidad
- Corriente Extrema (200A): Núcleo conductor sobredimensionado que garantiza caídas de tensión nulas y un comportamiento térmico estable bajo cargas industriales pesadas.
- Arquitectura Antiestrés (15 Módulos): Su formato expansivo facilita el apriete con llaves Allen de gran tamaño y elimina la tensión mecánica sobre los cables principales.
- Seguridad Tetrapolar Integrada: Centraliza las 3 Fases y el Neutro bajo un mismo chasis autoextinguible, manteniendo el tablero visual y funcionalmente impecable.

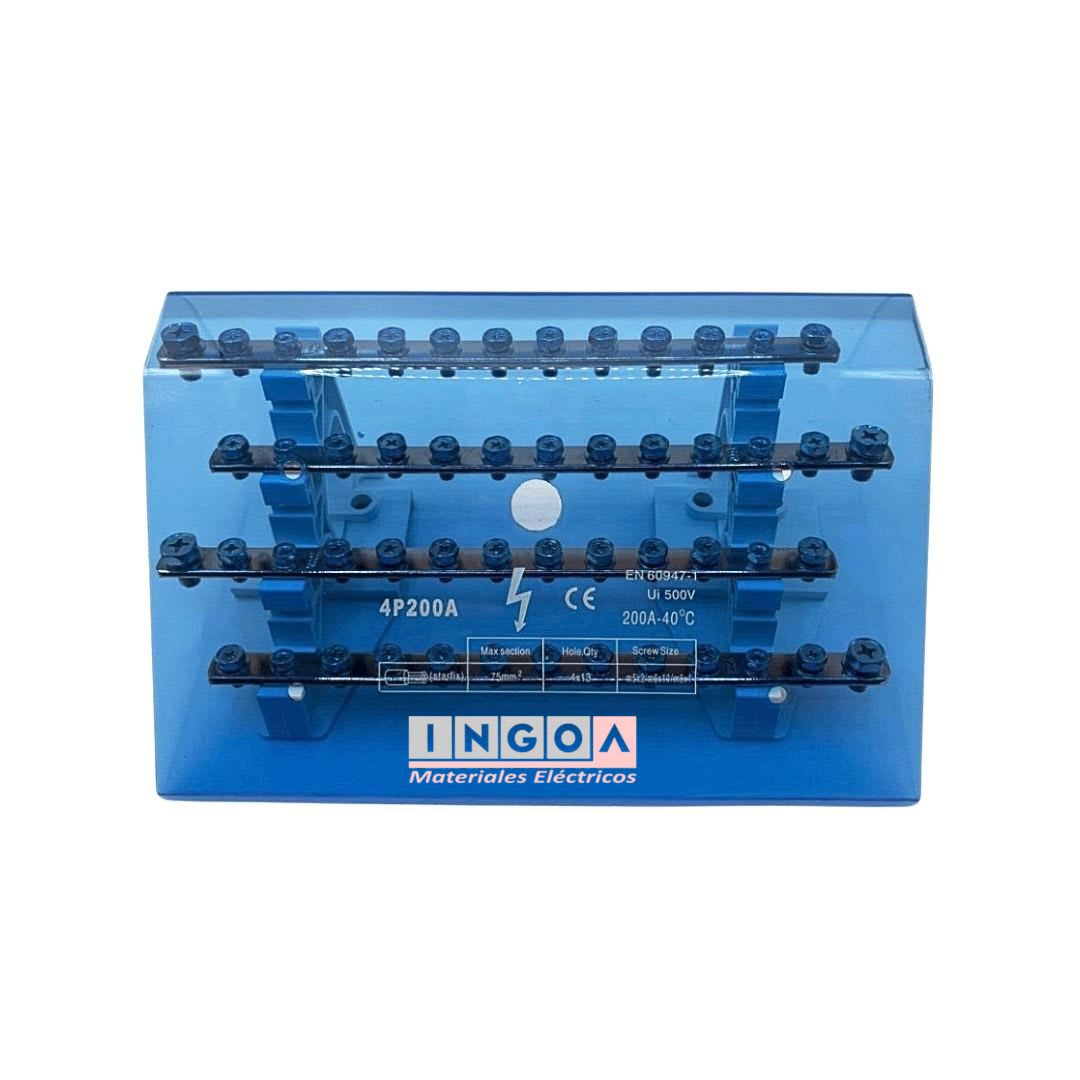

- Carcasa de Protección IP20: Pantalla transparente de alta resistencia que permite la revisión termográfica y protege al personal de accidentes fatales.
Aplicaciones Estratégicas
El nodo principal insustituible para Tableros Generales (TGD) de la gran minería, cuadros de distribución en hospitales, plantas de manufactura pesada, cuartos de bombas de gran caudal y Data Centers.
Especificaciones Técnicas
- Tipo de Producto: Bloque Repartidor Encapsulado de Máxima Potencia (3P+N).
- Polos: 4 Barras de distribución escalonadas de alto grosor.
- Corriente Nominal (In): 200 Amperes.
- Capacidad de Derivación: 11 Posiciones por polo (44 vías totales).
- Ancho Físico: 15 Módulos DIN (Aprox. 270 mm).

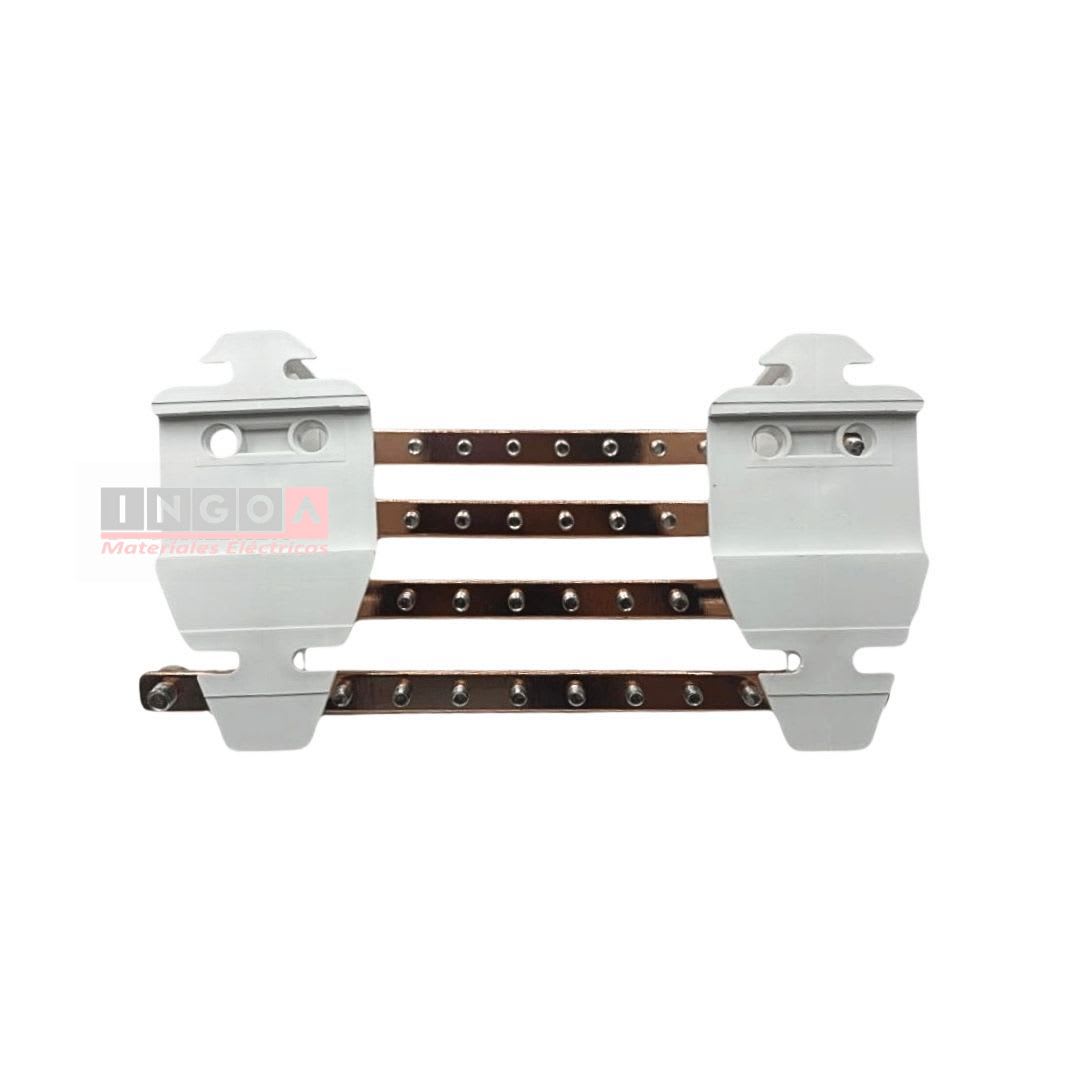

- Montaje: Anclaje para Riel DIN 35mm y perforaciones estructurales para empernado a placa base.
PRECIO INCLUYE IVA
* Sugerencia del experto: A nivel de 200 Amperes, el montaje sobre Riel DIN es meramente referencial o para ayudar a posicionar la pieza temporalmente. Bajo ninguna circunstancia deje este bloque sustentado solo por el clip de plástico del riel. El peso de los cables gruesos y la fuerza de un eventual cortocircuito lo arrancarán. Utilice pernos hexagonales y golillas de presión para atornillar firmemente las esquinas de este bloque directo a la placa metálica de montaje de su armario. Su seguridad y la integridad de la planta dependen de esta fijación mecánica.
