Repartidor Tetrapolar 11 Posic. 160A (Ocupa 15 Mod.)
Potencia Industrial Extrema: Bloque Repartidor Tetrapolar 160A (11 Vías)
Cuando la demanda de energía cruza la barrera de los 125 Amperes, las reglas del juego en el interior del tablero eléctrico cambian drásticamente. Los cables de alimentación se vuelven gruesos y difíciles de maniobrar, y el calor generado por la resistencia de contacto puede derretir componentes plásticos mal dimensionados. El Bloque Repartidor Tetrapolar de 11 Posiciones (160A) está diseñado específicamente para absorber este estrés mecánico y térmico en Tableros Generales de Distribución (TGD) de grado industrial.

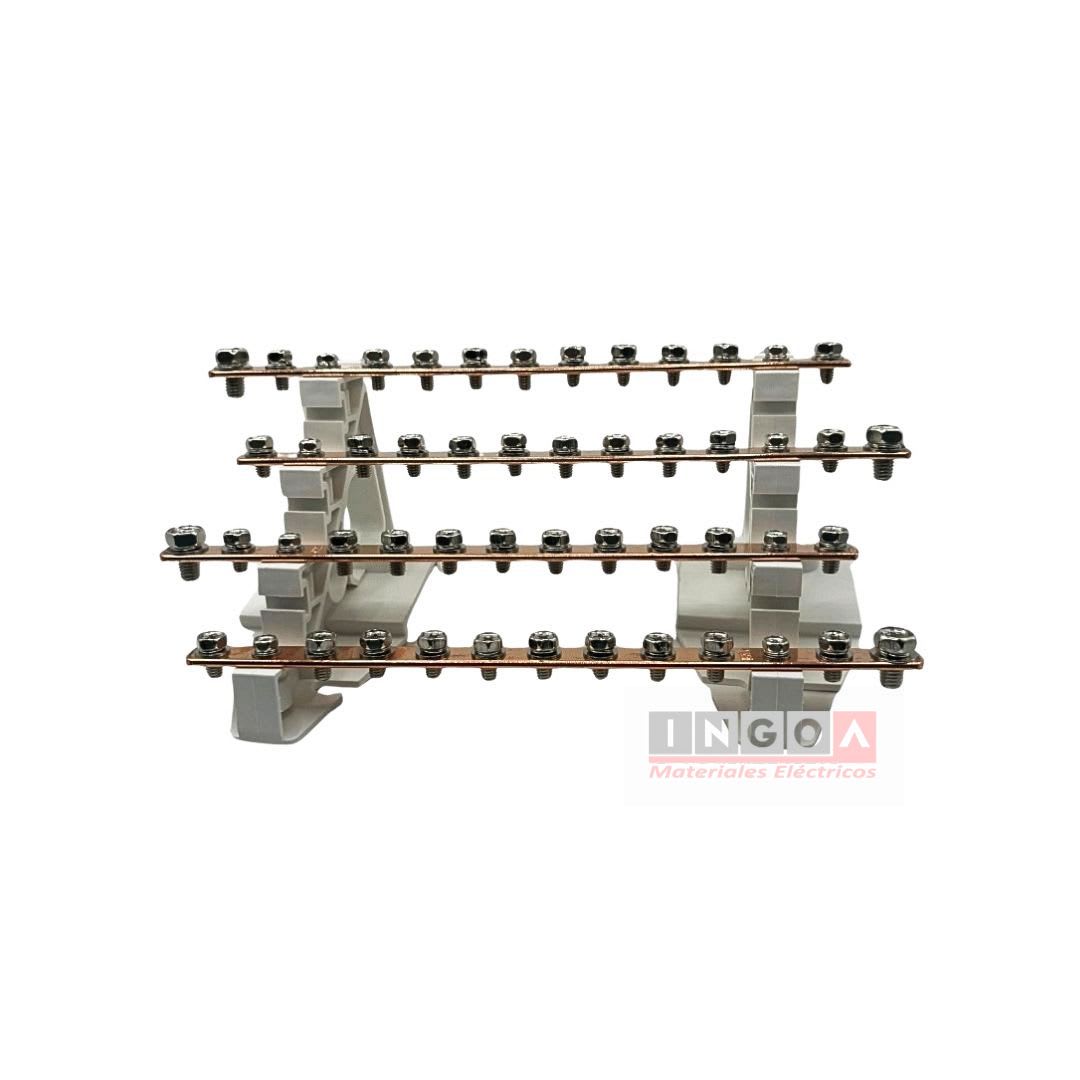

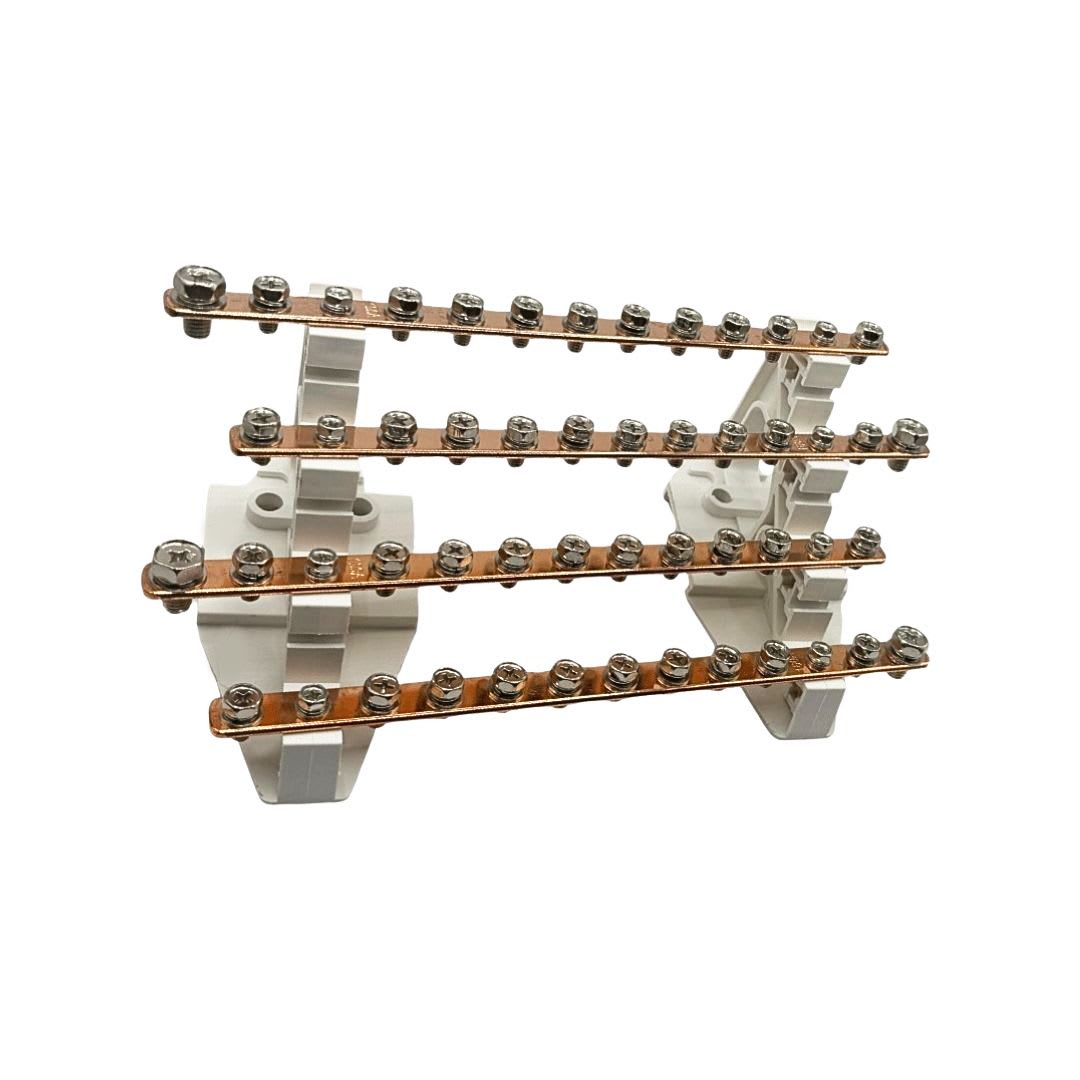

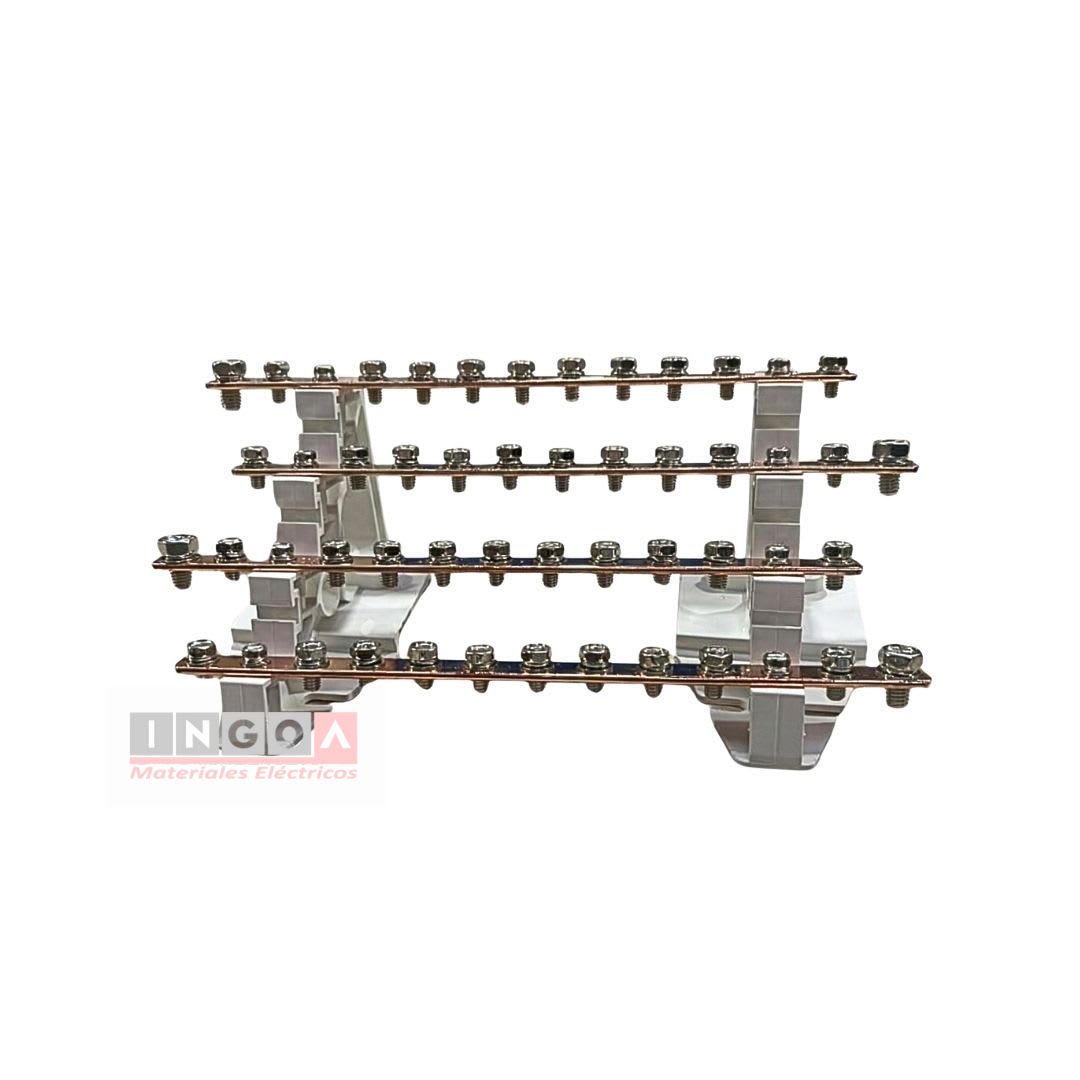

La estructura interna de este gigante mantiene la eficiente arquitectura escalonada de 4 polos (Fase R, S, T y Neutro), aislando perfectamente los 380V entre fases. Sin embargo, sus barras de latón conductoras son significativamente más masivas. Cada una cuenta con una entrada sobredimensionada para recibir la acometida principal, y 11 vías de derivación aseguradas con tornillos de alto torque. Al tener 44 conexiones en total, permite centralizar por completo la fuerza motriz y la iluminación de una planta o piso comercial.
En ingoa.cl, sabemos que la física no perdona. A diferencia de las versiones compactas, este bloque se expande deliberadamente a 15 módulos DIN de ancho (aprox. 270mm). Esta amplitud no es un defecto, es una característica de seguridad crítica: proporciona el radio de curvatura necesario para que los cables gruesos ingresen al bloque sin sufrir micro-fracturas, permite el uso de llaves de apriete pesadas, y crea una cámara de aire vital para disipar el calor cuando el sistema opera a 160A de forma continua.
Ventajas del Repartidor Tetrapolar de Alta Exigencia
- Capacidad Térmica Superior: Núcleo de latón sobredimensionado certificado para soportar 160 Amperes sin degradación por temperatura.
- Espaciado de Seguridad (15 Módulos): Facilita el manejo de conductores de gran sección, reduciendo la fatiga mecánica del cable y del instalador durante el montaje.
- Aislamiento Tetrapolar: Organiza las 3 fases y el neutro en un solo chasis ignífugo, previniendo cortocircuitos catastróficos por cruce de líneas.

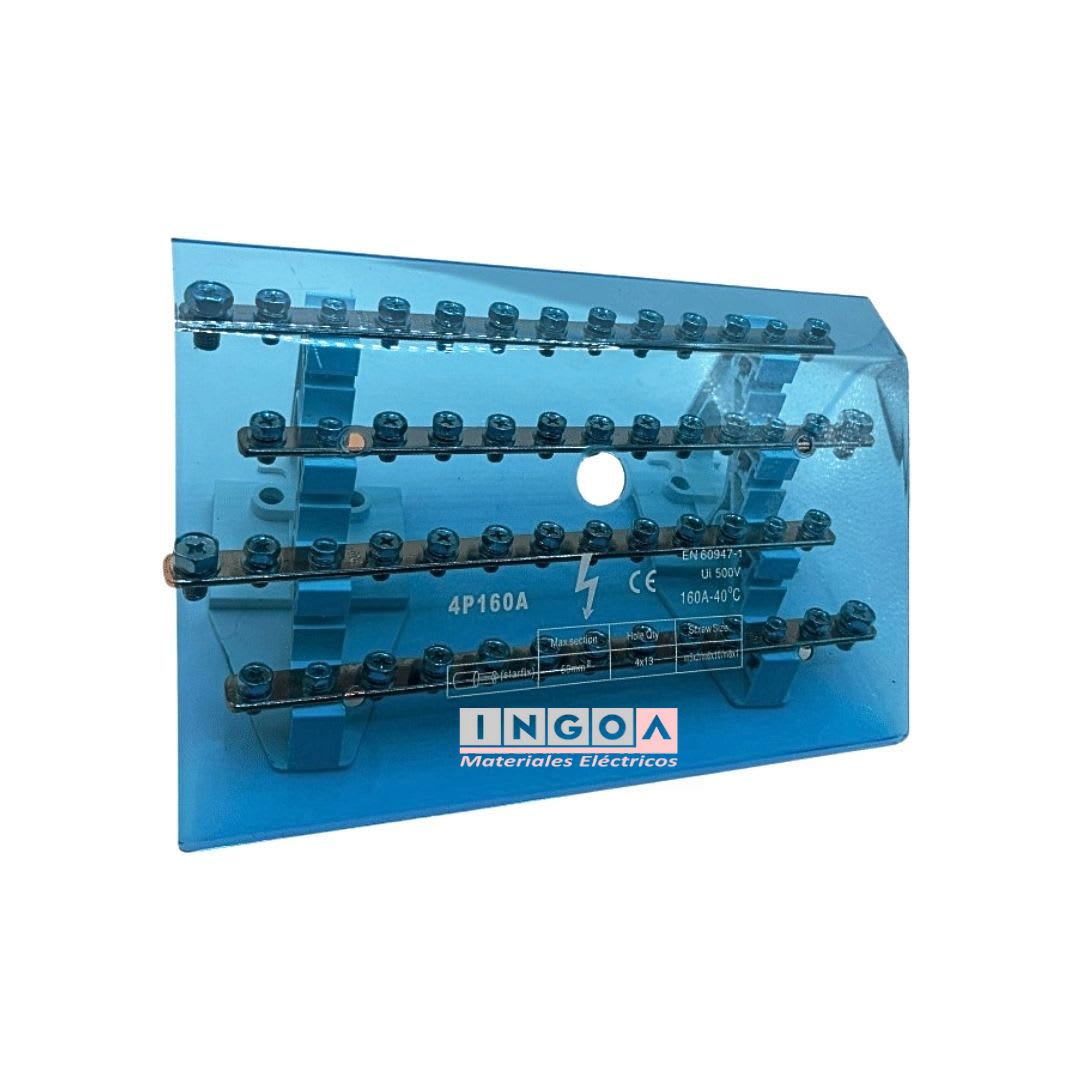

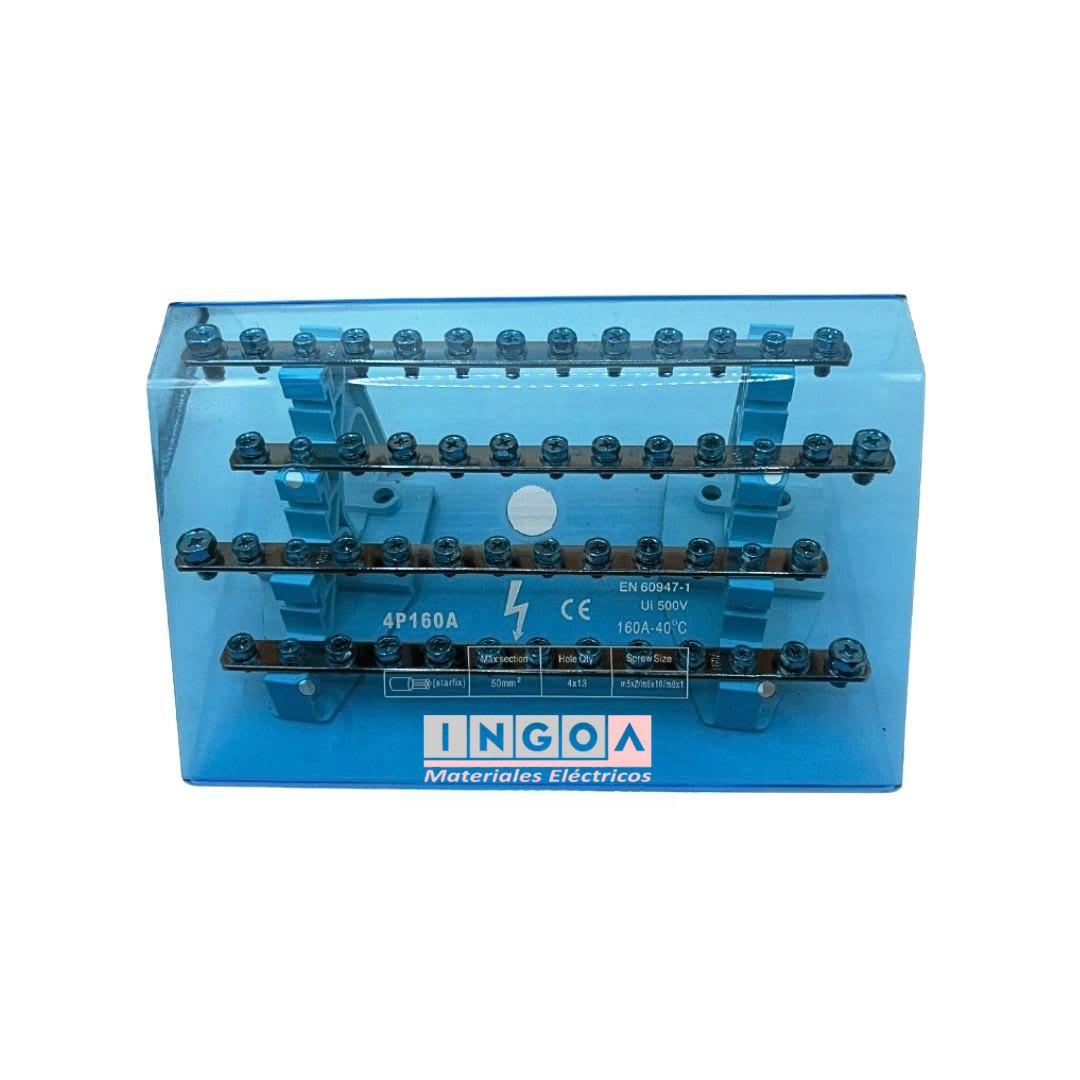

- Protección Frontal IP20: Pantalla transparente abatible que resguarda al operador de descargas eléctricas accidentales mientras permite la termografía visual.
Aplicaciones Estratégicas
El "Main Hub" obligatorio para Tableros Generales de Distribución (TGD) industriales, Centros de Control de Motores (CCM) pesados, alimentación de grandes sistemas de refrigeración (Chillers) y edificios corporativos.
Especificaciones Técnicas
- Tipo de Producto: Bloque Repartidor Encapsulado de Alta Potencia (3P+N).
- Polos: 4 Barras de distribución escalonadas e independientes.
- Corriente Nominal (In): 160 Amperes.
- Capacidad de Derivación: 11 Posiciones por polo (44 vías totales).
- Ancho Físico: 15 Módulos DIN (Aprox. 270 mm).
- Montaje: Anclaje universal para Riel DIN 35mm y orificios pasantes para empernado directo a placa de montaje.
PRECIO INCLUYE IVA
* Sugerencia del experto: Un bloque de 160A soportando múltiples cables rígidos de gran calibre no debe depender únicamente de las pestañas de plástico del Riel DIN. Aunque este modelo trae anclaje para Perfil Omega, nuestra recomendación absoluta para la industria pesada es que utilice los orificios pasantes del chasis del bloque para empernarlo (atornillarlo) directamente y de forma rígida a la placa naranja metálica del fondo de su gabinete. De esta manera, el bloque soportará las inmensas fuerzas de repulsión electromagnética que ocurren durante un cortocircuito severo.
