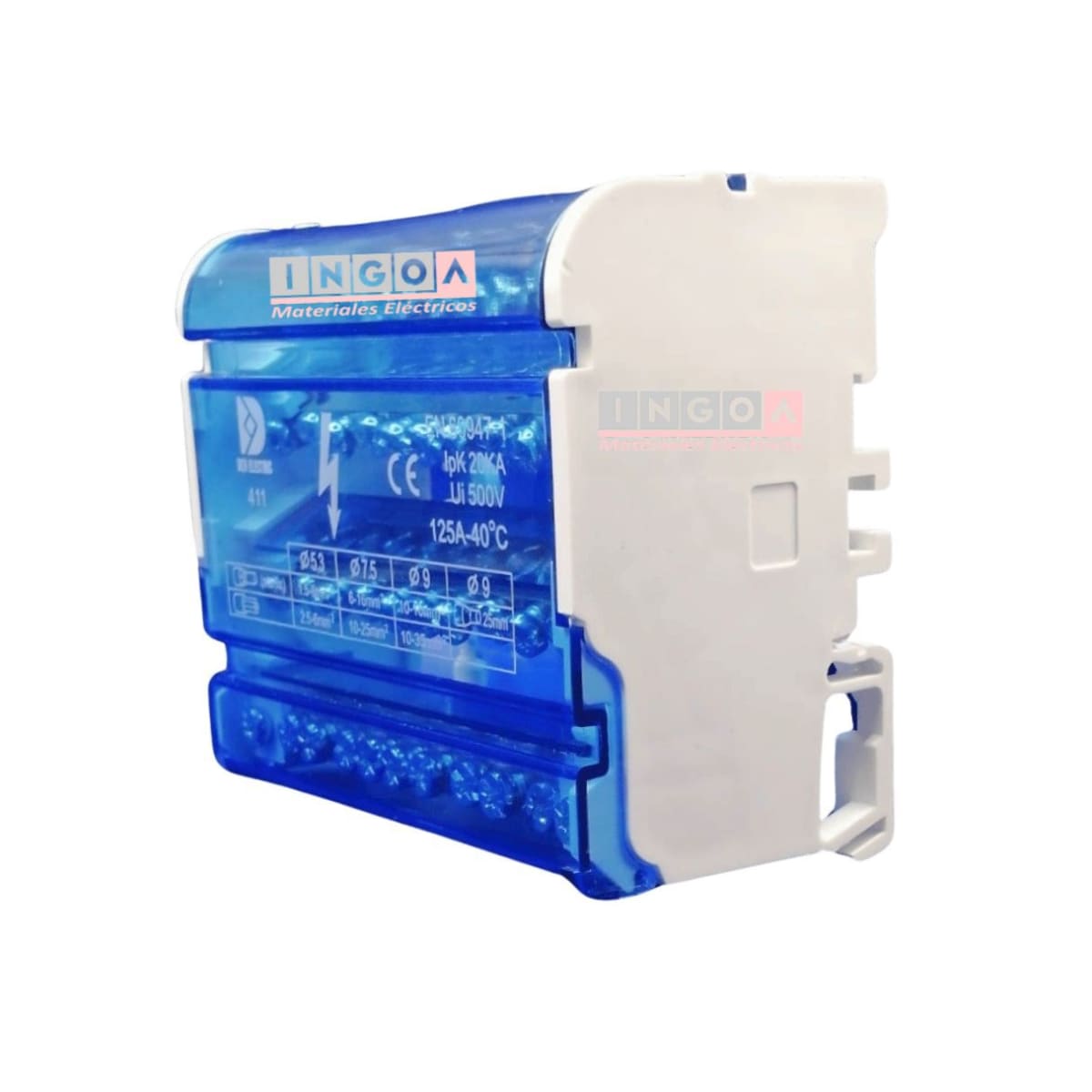

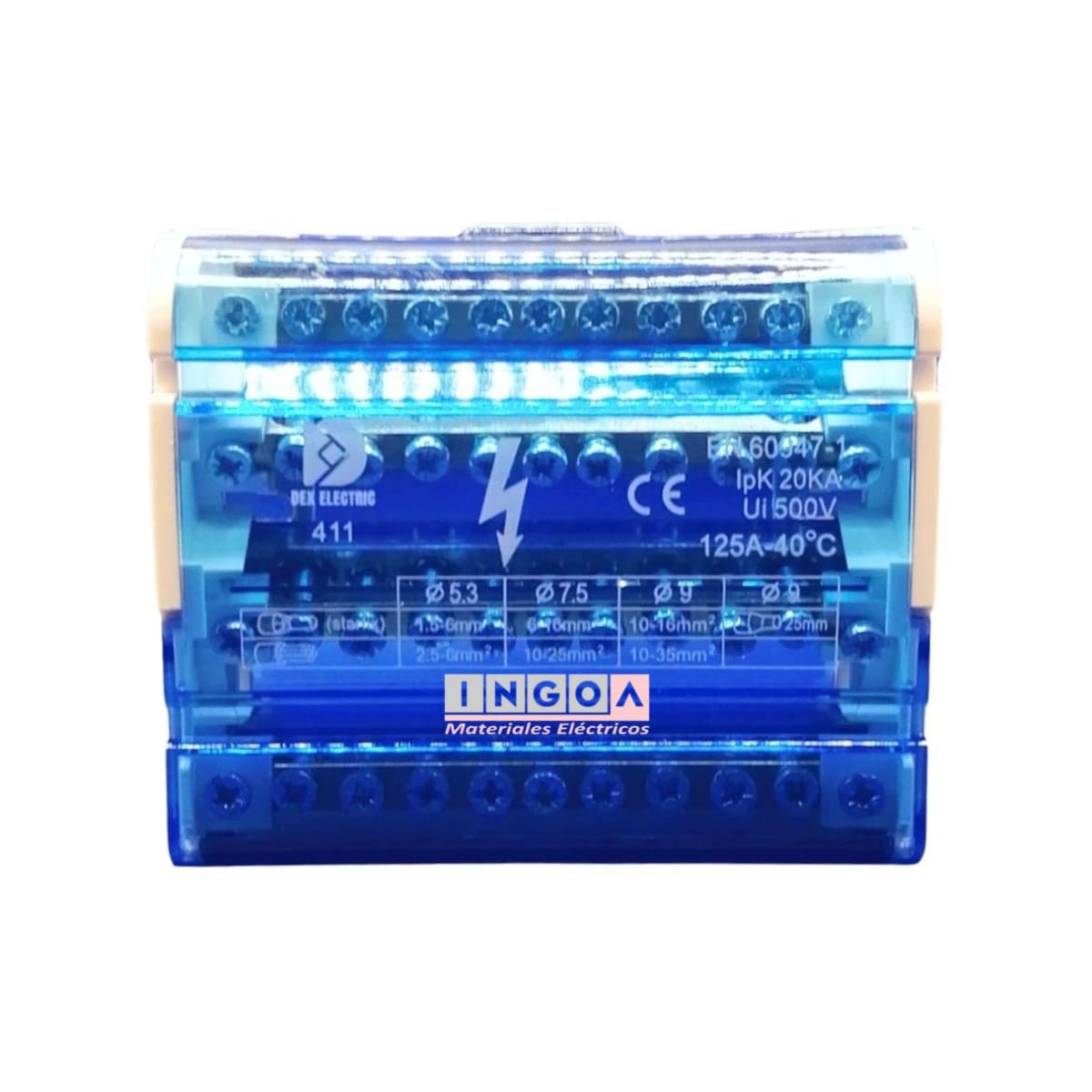

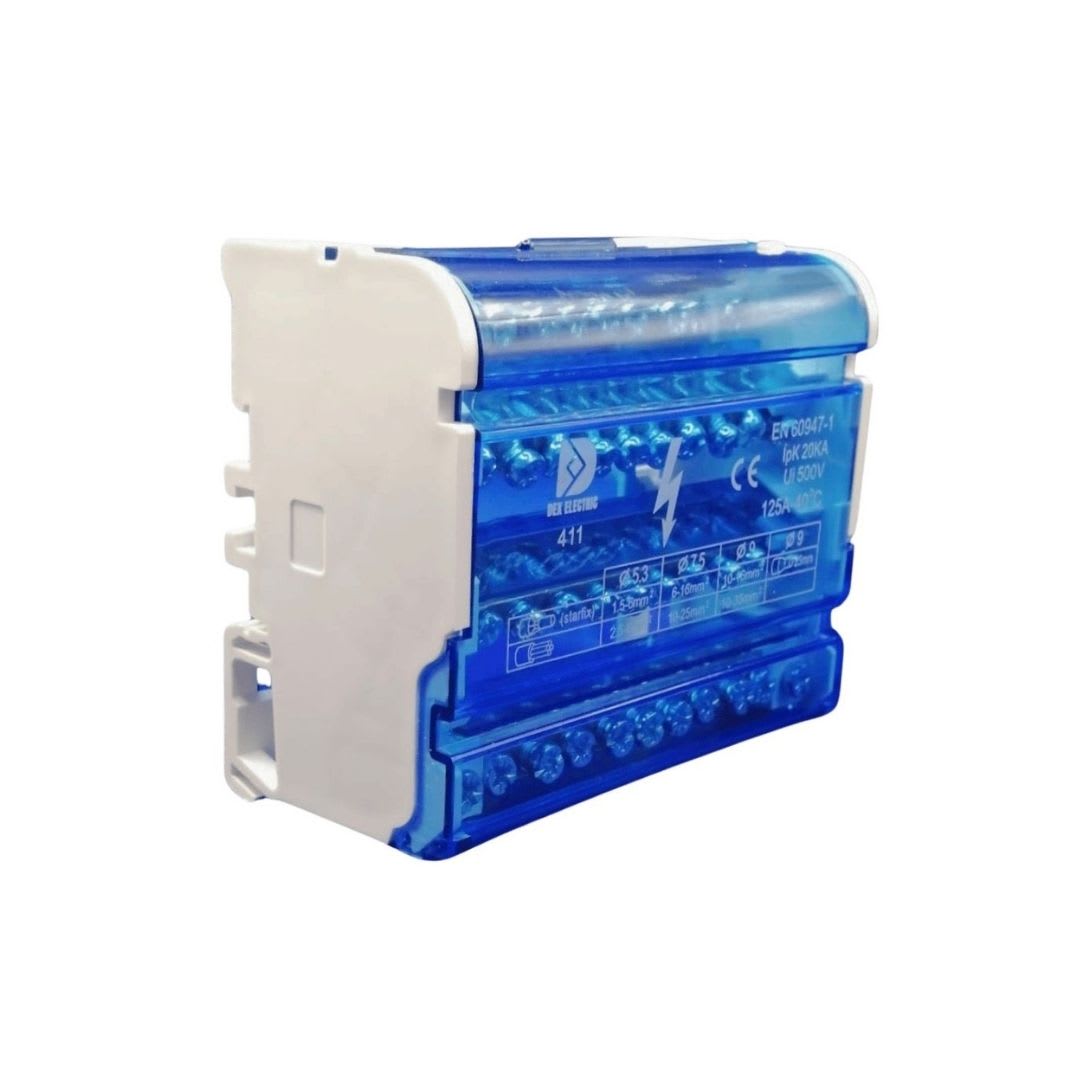

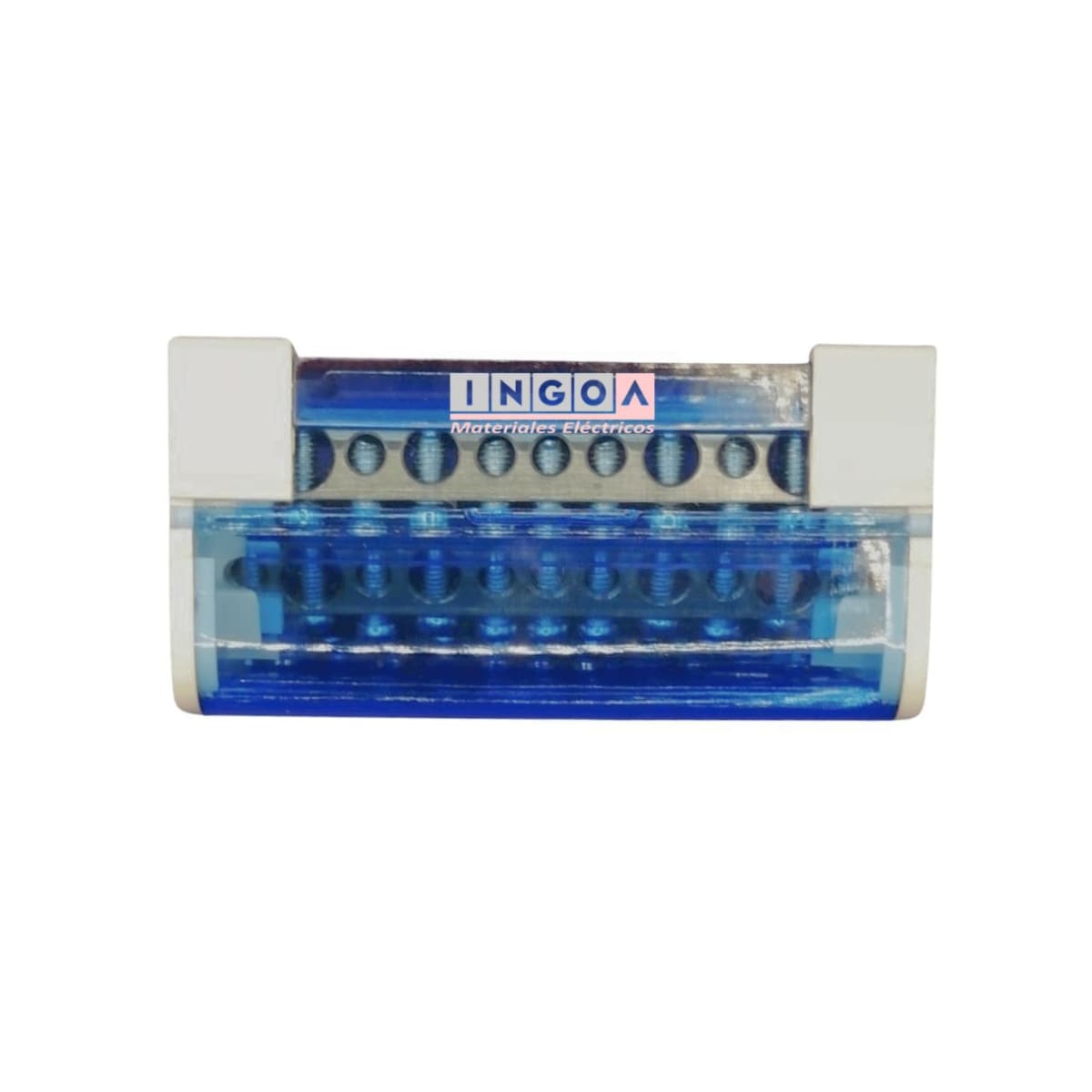

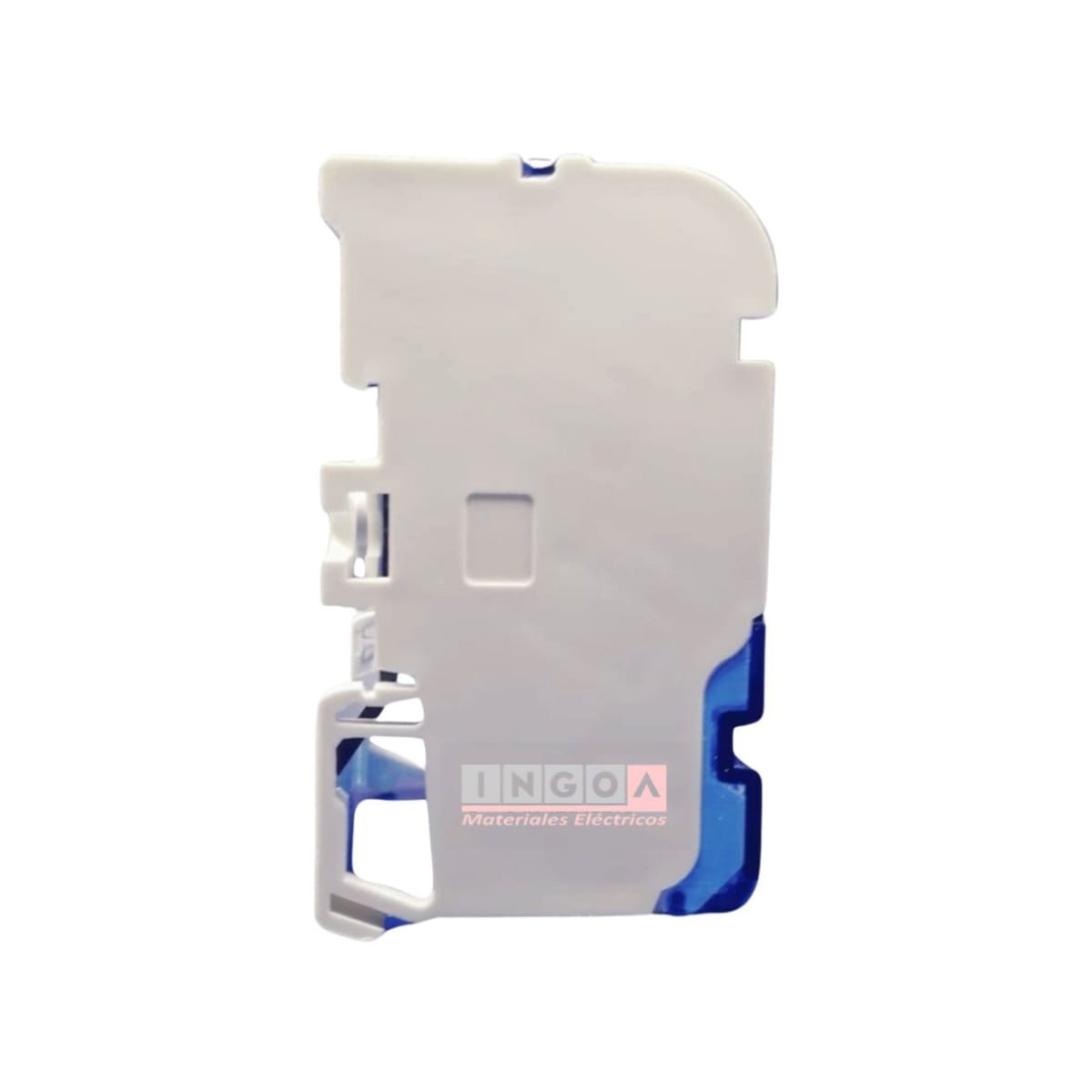

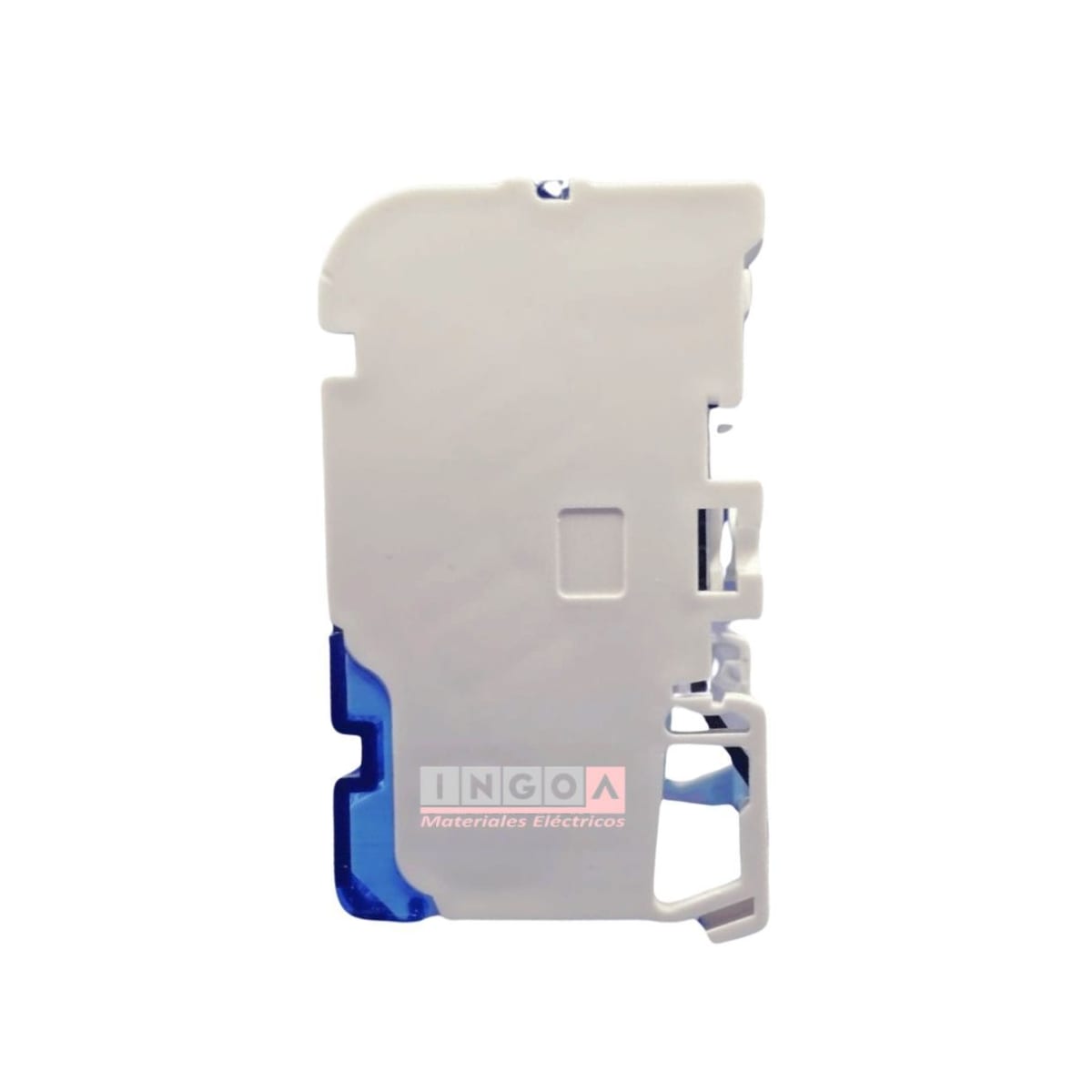

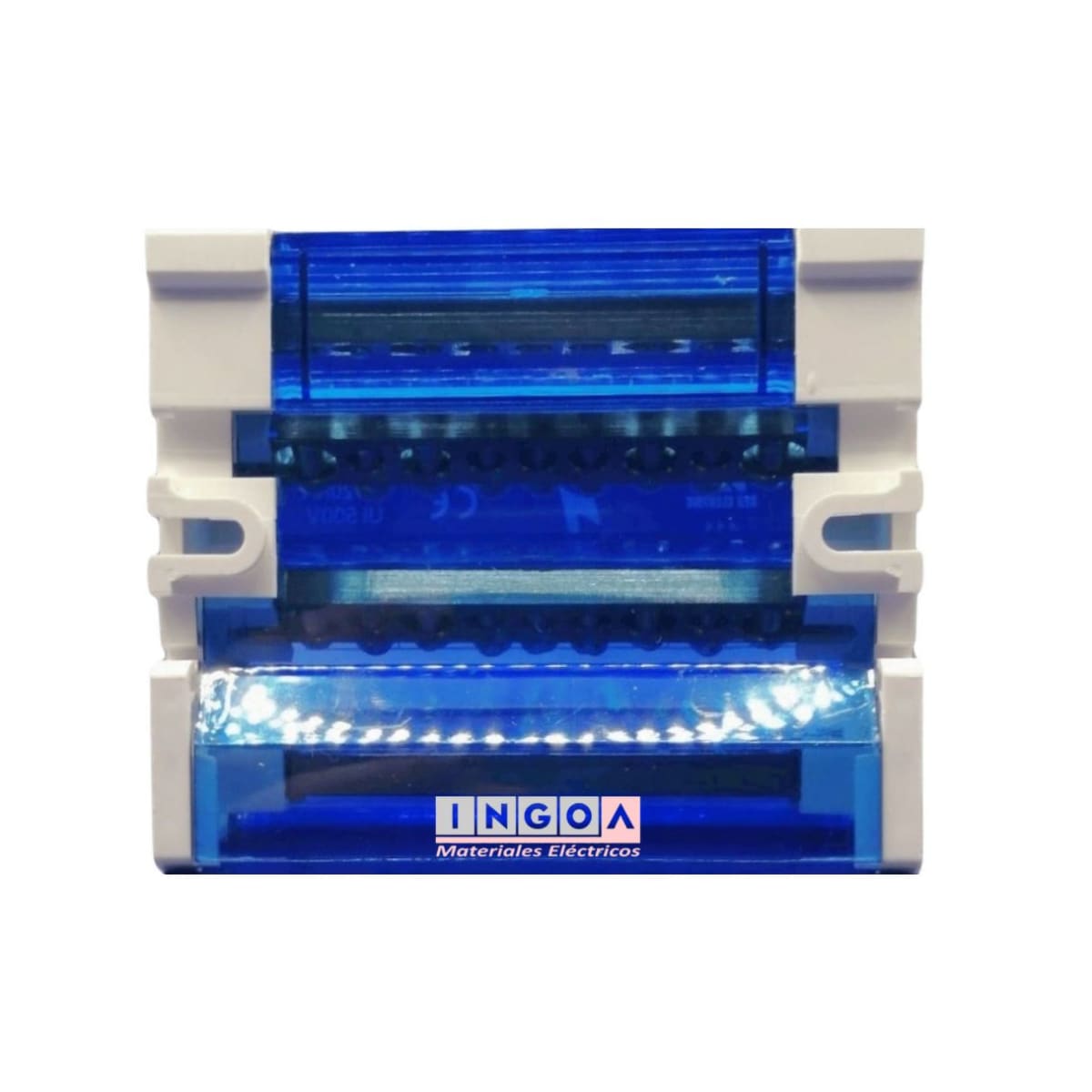

Repartidor Tetrapolar 11 Posic. 125A (Ocupa 6 Mod.)
El Corazón Trifásico: Bloque Repartidor Tetrapolar 125A (11 Vías)
La distribución de energía trifásica no deja margen para el error. Un tablero general que recibe tres fases y un neutro a alta capacidad puede convertirse rápidamente en una "telaraña" de cables si no se utiliza el componente adecuado, aumentando exponencialmente el riesgo de cortocircuitos entre fases (380V). El Bloque Repartidor Tetrapolar de 11 Posiciones (125A) impone el orden absoluto, proporcionando una estructura centralizada, encapsulada y visualmente impecable para proyectos de gran envergadura.

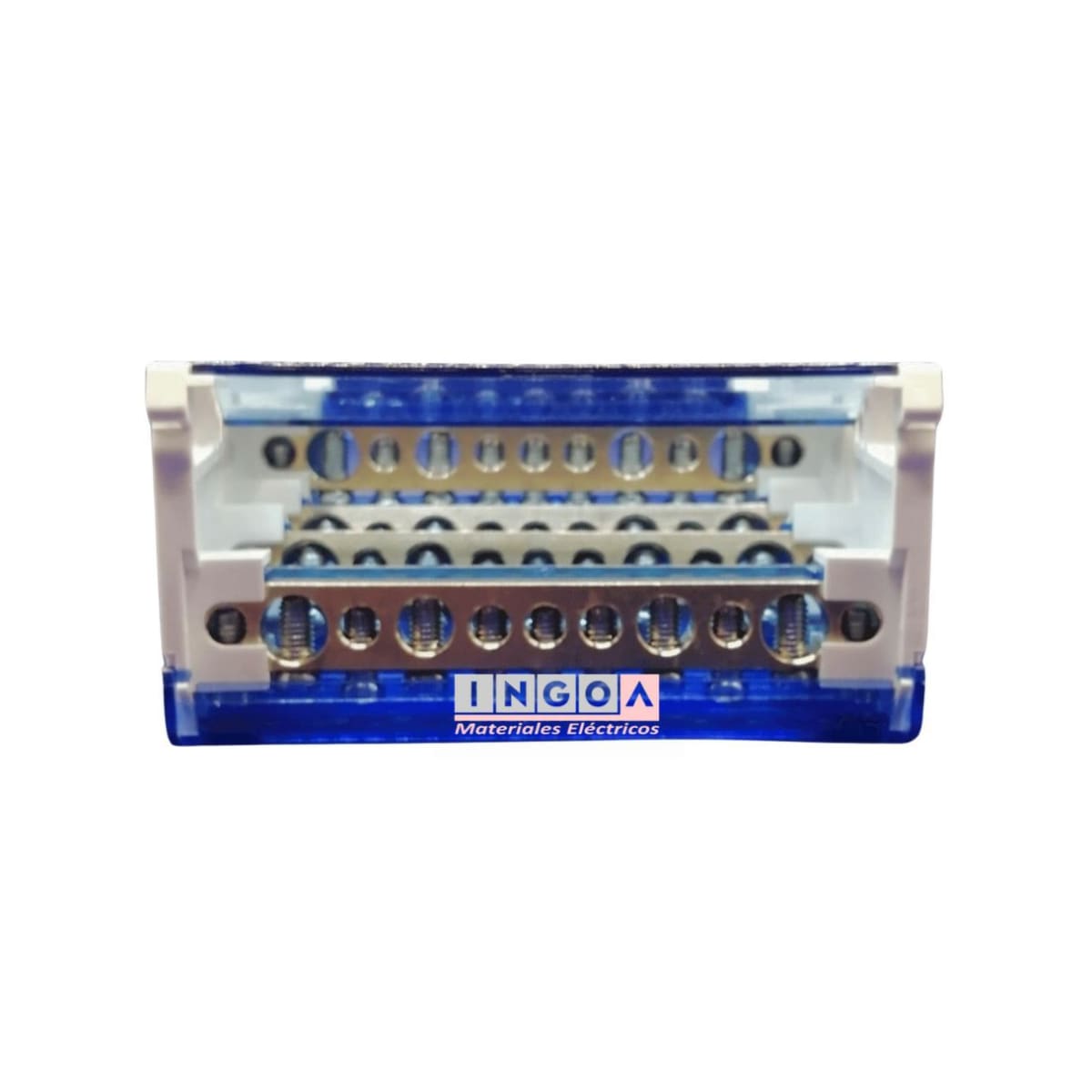

La brillantez de su ingeniería radica en su arquitectura de 4 niveles. El chasis de policarbonato autoextinguible aloja 4 barras conductoras de latón macizo dispuestas en forma de escalera. Cada barra representa un polo (Fase R, Fase S, Fase T y Neutro), contando cada una con una entrada para cable de fuerza grueso y 11 vías de salida para los circuitos derivados. Este diseño escalonado permite al instalador introducir los cables desde abajo hacia arriba sin que se estorben entre sí, garantizando un apriete perfecto de los tornillos prisioneros.
En ingoa.cl, maximizamos el rendimiento de su tablero. A pesar de albergar 44 conexiones totales y soportar corrientes térmicas de hasta 125 Amperes, este bloque es una maravilla de la compactación: ocupa exactamente 6 módulos DIN de ancho (aprox. 108mm). Su pantalla frontal abatible de acrílico transparente permite realizar inspecciones visuales rápidas y aplicar cámaras termográficas sin necesidad de exponer al técnico a las partes vivas, cumpliendo con la protección táctil IP20.
Ventajas del Repartidor Tetrapolar (4 Polos)
- Integración Trifásica Total: Agrupa las 3 Fases y el Neutro en un solo componente compacto, eliminando la necesidad de instalar múltiples regletas individuales.
- Equilibrio de Cargas Fácil: Tener las 3 fases disponibles a la vista permite al tablerista balancear los consumos monofásicos de forma rápida y ordenada.
- Seguridad Visual (IP20): Tapa transparente que protege contra descargas accidentales y mantiene a raya el polvo sin ocultar el estado del cableado.
- Densidad Extrema: 44 puntos de conexión empaquetados en un formato de apenas 6 módulos, liberando Riel DIN para más componentes de control.
Aplicaciones Estratégicas
El hub principal obligatorio para Tableros Generales de Distribución Trifásicos (TGD), Centros de Control de Motores (CCM), tableros de ascensores, bombas industriales y sistemas HVAC comerciales.
Especificaciones Técnicas
- Tipo de Producto: Bloque Repartidor Encapsulado / Bornera Tetrapolar (3P+N).
- Polos: 4 Barras de distribución escalonadas (L1, L2, L3, N).
- Corriente Nominal (In): 125 Amperes.
- Capacidad de Derivación: 11 Posiciones por polo (44 vías en total).
- Ancho Físico: 6 Módulos DIN (Aprox. 108 mm).
- Montaje: Clip integrado para Riel DIN 35mm y perforaciones para montaje en placa.
PRECIO INCLUYE IVA
* Sugerencia del experto: El mayor desafío al cablear un sistema trifásico es el balanceo de fases. Con este bloque tetrapolar, esa tarea es muy sencilla. Si va a alimentar circuitos monofásicos (220V), asegúrese de repartirlos equitativamente: conecte los primeros circuitos a la Fase L1, los siguientes a la L2 y los últimos a la L3. Así evitará sobrecargar el disyuntor principal de forma desigual. Y recuerde: al tener 4 barras, los cables tenderán a hacer una fuerza importante. Asegure el bloque lateralmente usando Topes de Fijación Metálicos en el riel.
