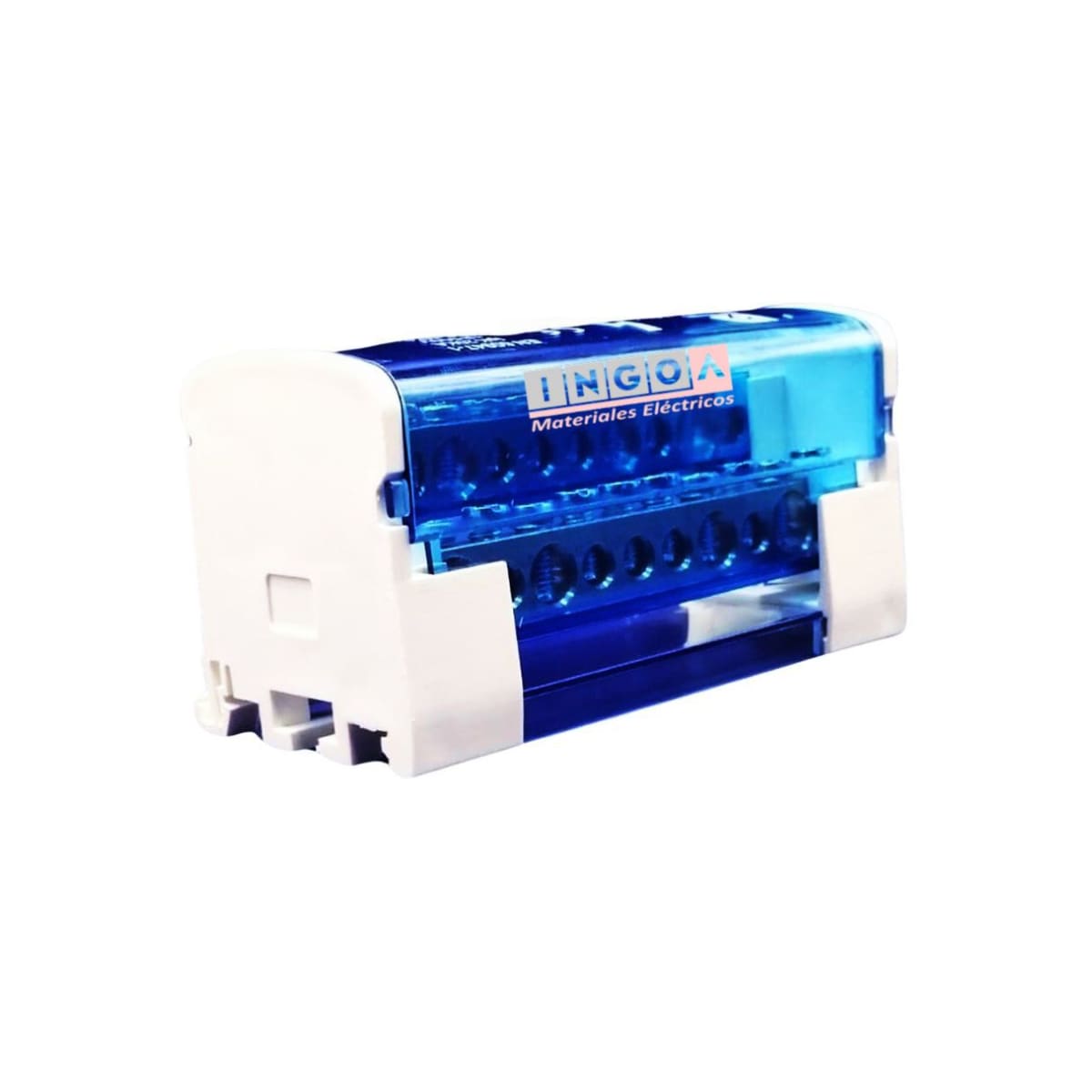

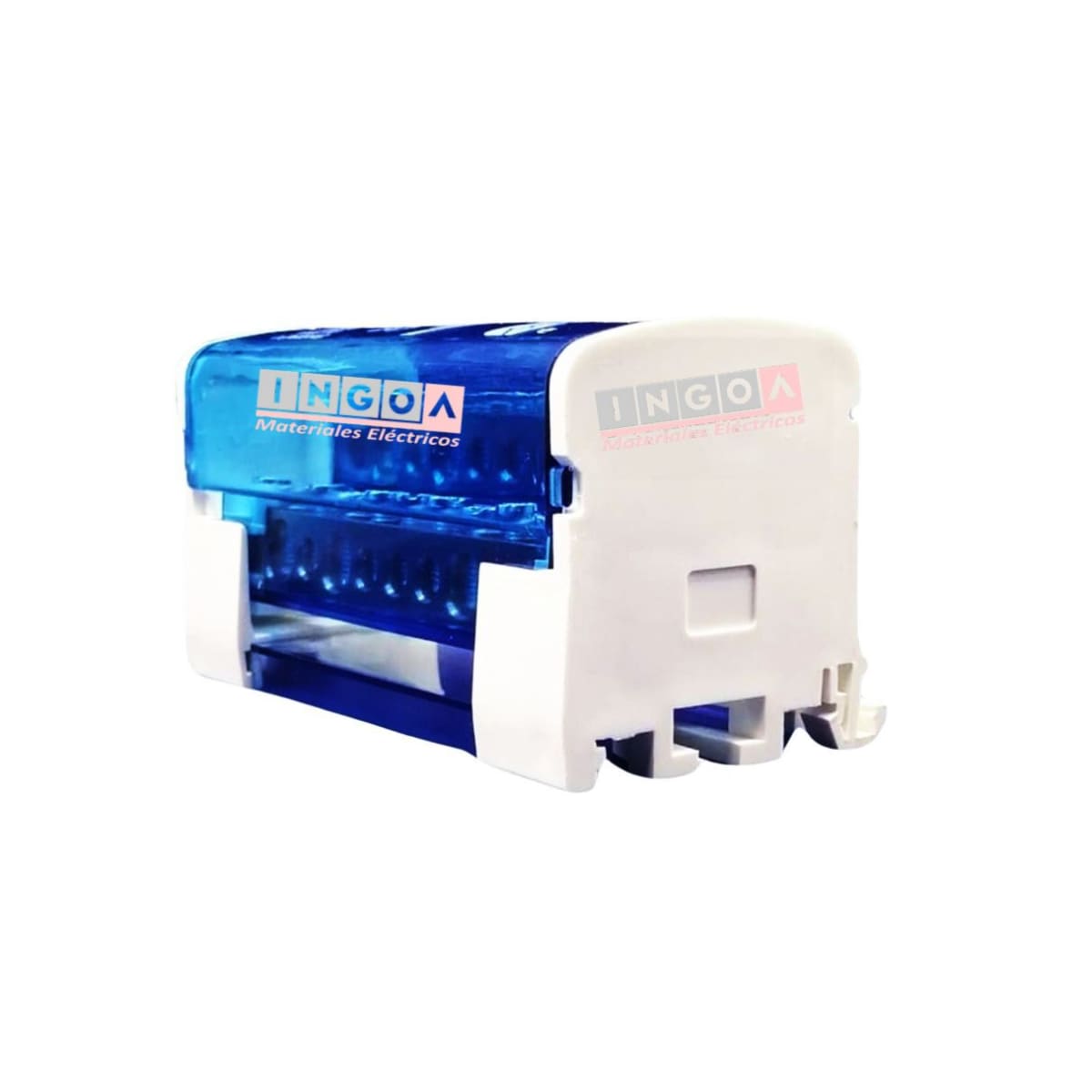

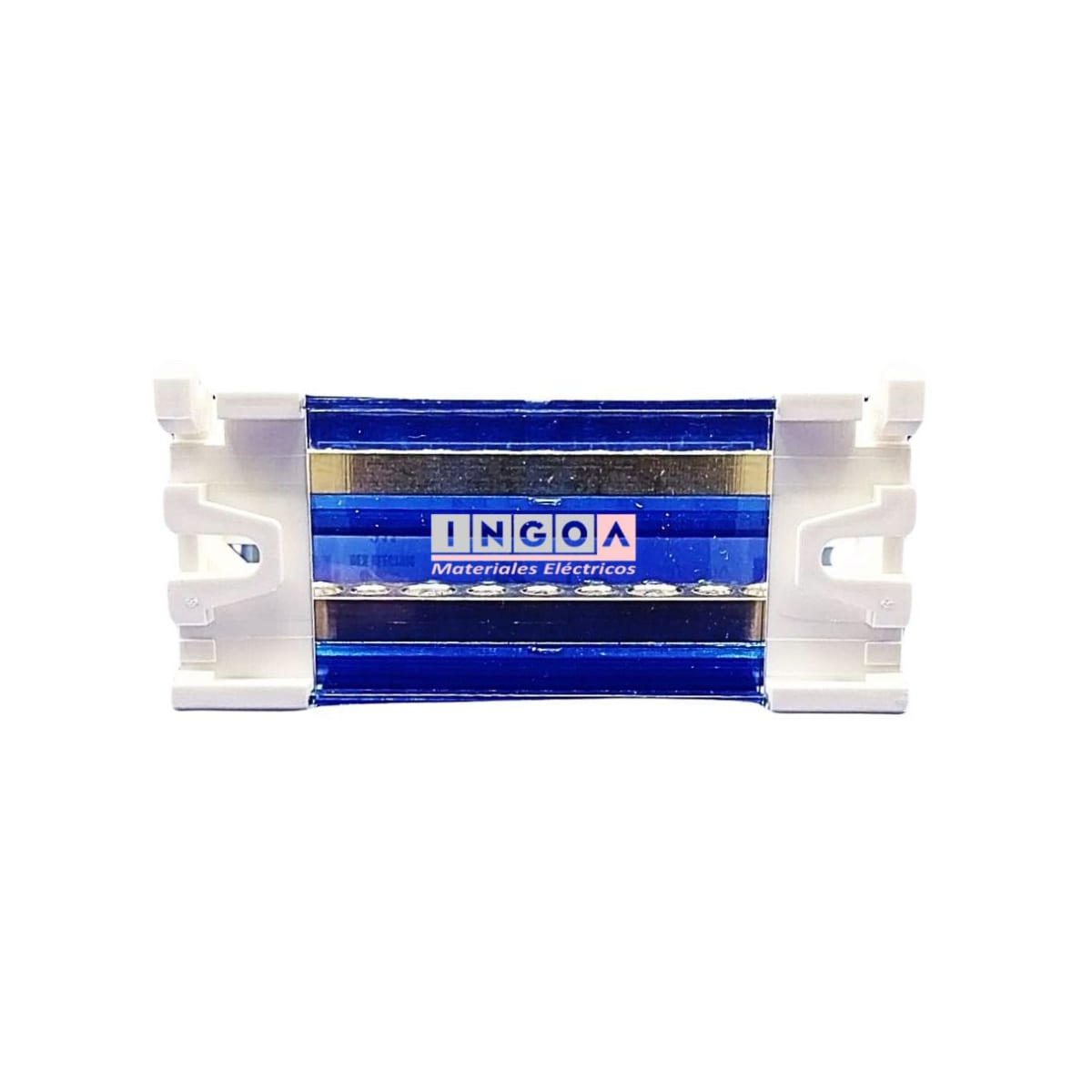

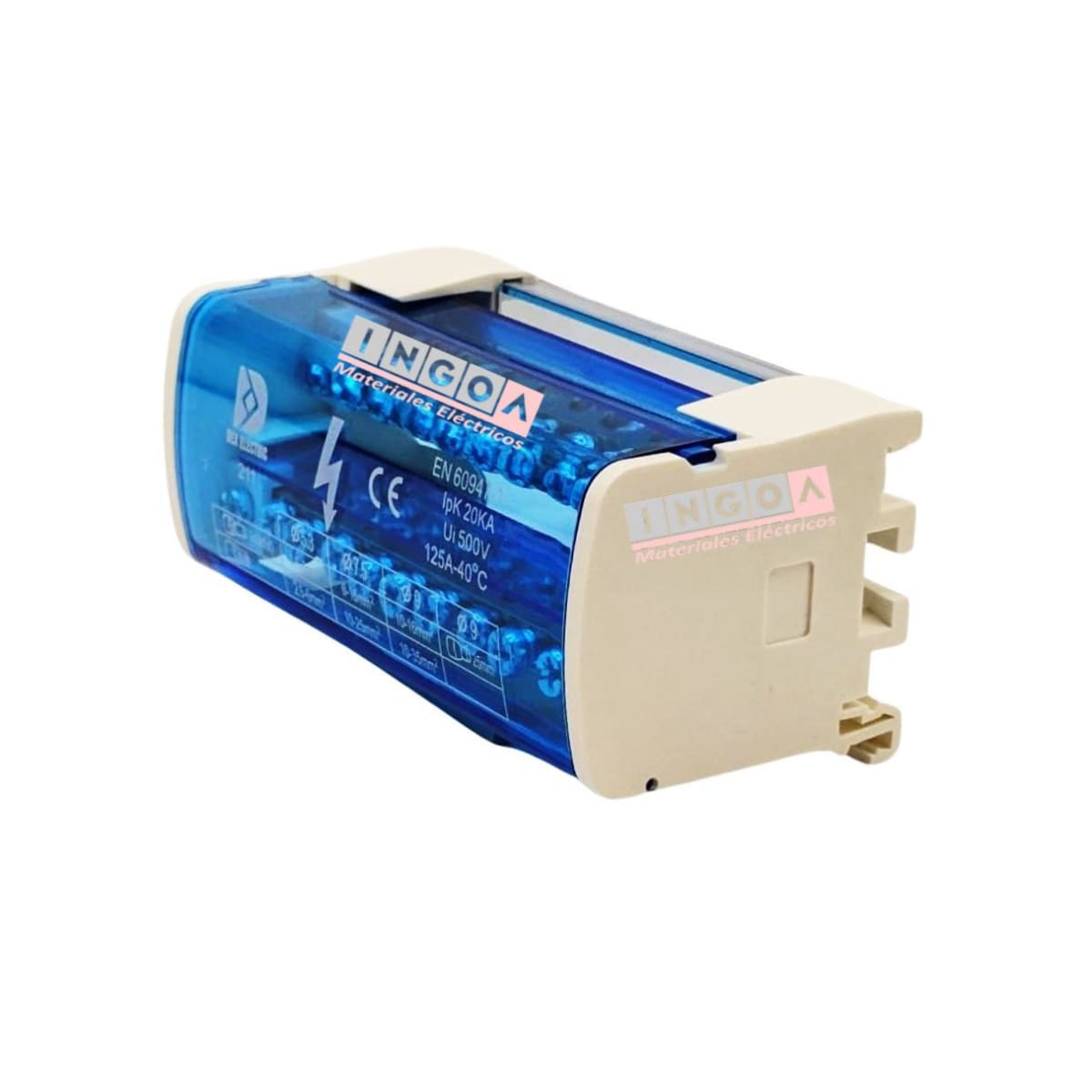

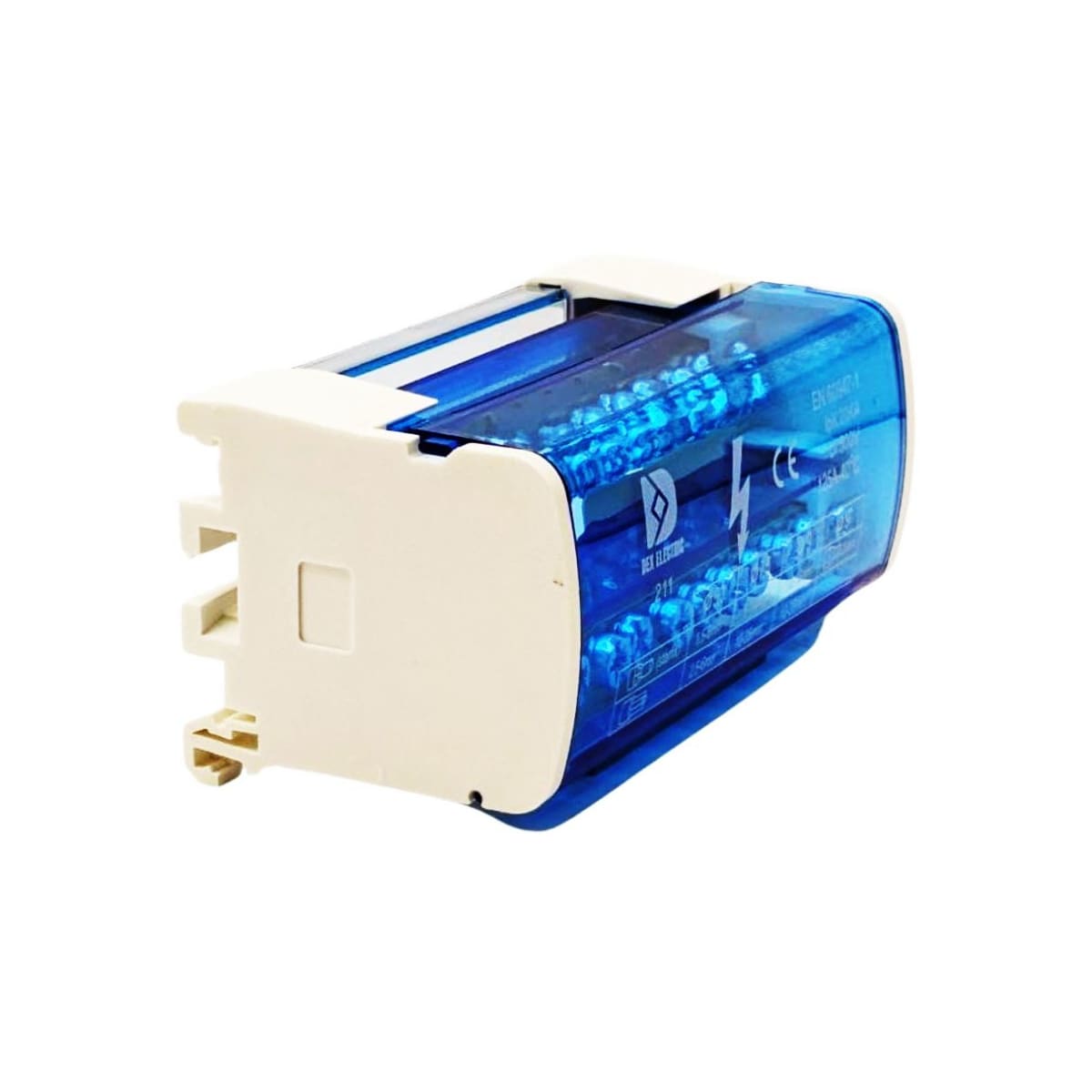

Repartidor Bipolar 11 Posic. 125A (Ocupa 6 Mod.)
Potencia Centralizada y Segura: Bloque Repartidor Bipolar 125A
El punto más crítico de cualquier cuadro eléctrico general es la llegada de la alimentación principal (la acometida). Recibir un cable grueso cargado con más de 100 Amperes y tener que derivar esa energía hacia los diferentes disyuntores del tablero suele generar empalmes monstruosos o un uso ineficiente del espacio. El Bloque Repartidor Bipolar de 125A elimina el caos, proporcionando un centro de distribución encapsulado, normativo y visualmente impecable.

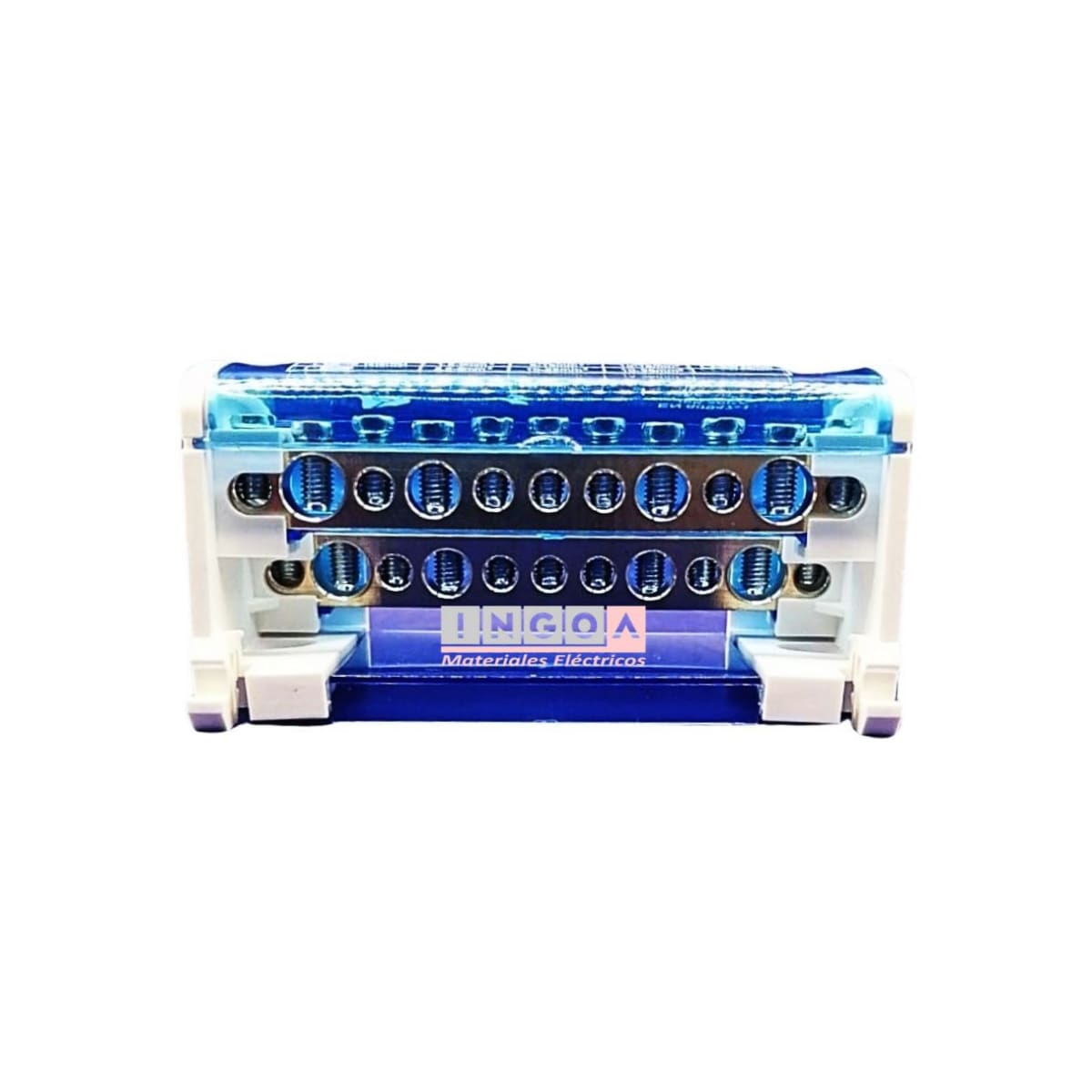

La genialidad de este componente radica en su diseño "Bipolar" escalonado. En el interior de su chasis de policarbonato ignífugo, aloja dos barras de latón macizo montadas a diferentes alturas. Esto permite al instalador conectar la Fase y el Neutro (o dos fases en sistemas bifásicos) en un mismo bloque físico, pero con un aislamiento dieléctrico total entre ellas. Cada barra cuenta con 1 entrada de gran calibre para el alimentador y 11 vías de salida para los circuitos derivados, aseguradas con tornillos prisioneros de alto torque.
En ingoa.cl, sabemos que el espacio en el Riel DIN vale oro. A pesar de su enorme capacidad de 125A, este bloque ha sido diseñado para la máxima eficiencia geométrica: ocupa el equivalente a solo 6 módulos DIN (aprox. 108mm de ancho). Además, incorpora una cubierta frontal transparente abatible que cumple con las normativas de protección contra contactos directos, permitiendo inspeccionar el cableado sin exponer al operador a las partes energizadas.
Ventajas del Repartidor de Potencia Integrado
- Aislamiento Bipolar: Maneja dos polaridades en un solo bloque encapsulado, eliminando el riesgo de cortocircuito por cruce de cables entre barras separadas.
- Capacidad Industrial (125A): Barras conductoras dimensionadas térmicamente para soportar la carga completa de un tablero general residencial o sub-panel comercial.
- Seguridad Visual: Tapa protectora transparente que protege contra contactos accidentales (IP20) y facilita la inspección técnica (termografía o revisión visual).
- Optimización de Espacio: Alta densidad de conexión (22 puntos totales) concentrada en un formato compacto de tan solo 6 módulos DIN de ancho.
Aplicaciones Estratégicas
El repartidor principal obligatorio para Tableros Generales de Distribución (TGD), cuadros eléctricos de locales comerciales, tableros de bombas trifásicos/bifásicos y automatización de maquinaria pesada.
Especificaciones Técnicas
- Tipo de Producto: Bloque Repartidor Encapsulado / Bornera de Potencia.
- Polos: Bipolar (2 Barras aisladas independientes).
- Corriente Nominal (In): 125 Amperes.
- Capacidad de Derivación: 11 Posiciones / Salidas por cada polo.
- Ancho Físico: 6 Módulos DIN (Aprox. 108 mm).
- Montaje: Fijación rápida a Riel DIN 35mm o atornillado directo a placa de montaje.
PRECIO INCLUYE IVA
* Sugerencia del experto: El apriete en corrientes de 125A no es un juego. Utilice siempre un destornillador del tamaño exacto o una llave Allen (según corresponda al tornillo) y aplique un torque firme. Además, es una excelente práctica destinar la barra superior (más accesible) para la Fase, y la barra inferior escalonada para el Neutro. Y por favor, no olvide rematar las puntas de sus cables flexibles con terminales tubulares (punteras) antes de insertarlos en el bloque; esto evitará que los filamentos de cobre se corten con el tornillo y garantizará una conducción perfecta sin calentamiento.
