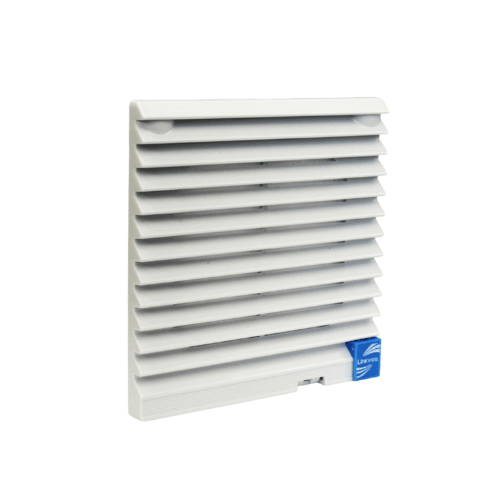

Kit de Ventilación para tablero 148.5x148.5mm Ral 7035, 220V 65-85m3/H
Climatización "Todo en Uno": Kit de Ventilación RAL 7035
La gestión de la temperatura es el factor más crítico para garantizar la vida útil de los componentes electrónicos dentro de un tablero. Cuando el integrador busca eficiencia y rapidez en el montaje, este Kit de Ventilación Integrado (148.5 x 148.5 mm) es la elección indiscutible. En lugar de adquirir y ensamblar la rejilla, el filtro y el motor por separado, este módulo "Plug & Play" le entrega un sistema de refrigeración activa completo, ensamblado y testeado, listo para ser embutido en la puerta o pared del gabinete.

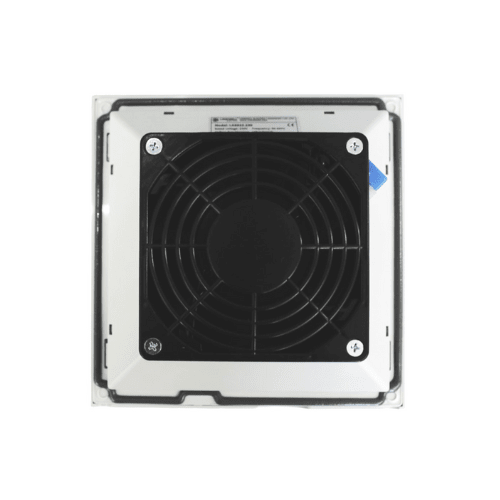

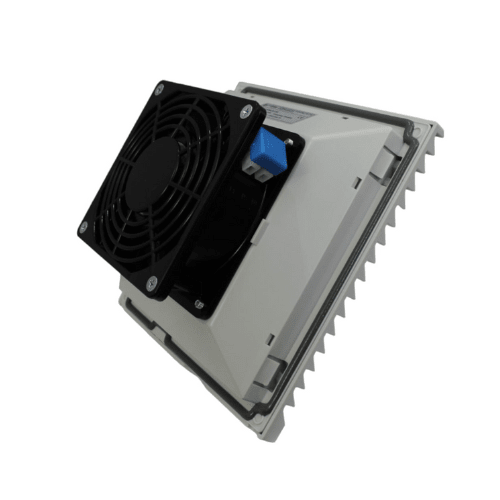

Su diseño aerodinámico está impulsado por un ventilador axial de 220VAC que genera un caudal de entre 65 y 85 metros cúbicos por hora (m³/h). Este flujo es perfecto para barrer el calor estancado en tableros de tamaño pequeño y mediano que alojan fuentes de poder, contactores o Variadores de Frecuencia (VFD). Al mismo tiempo, su manta filtrante de fibra sintética progresiva actúa como un escudo implacable contra el polvo industrial, garantizando que el aire inyectado (o extraído) sea totalmente limpio, protegiendo las delicadas tarjetas electrónicas y manteniendo un grado de protección IP54.

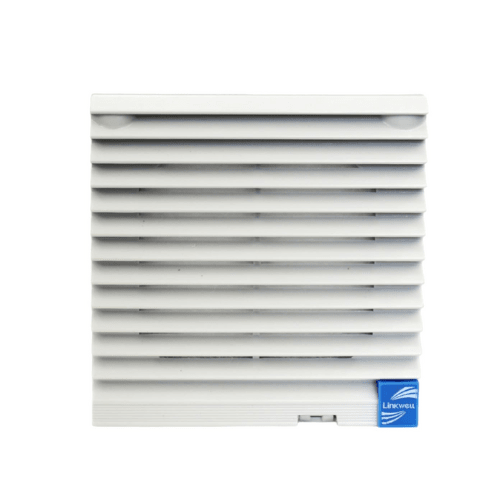

En ingoa.cl, sabemos que un buen diseño industrial entra por los ojos. Inyectada en plástico ABS termorresistente de color Gris Claro (RAL 7035), la celosía exterior de este kit se mimetiza a la perfección con la pintura de los gabinetes contemporáneos. Su sistema de montaje mediante clips de retención elásticos permite una fijación rápida a presión, sin necesidad de tornillos frontales que arruinen la estética del cuadro eléctrico.
Ventajas del Kit Extractor Integrado
- Solución Plug & Play: Ventilador, filtro y rejilla en un solo bloque, reduciendo drásticamente el tiempo de instalación y mecanizado.
- Estética Moderna (RAL 7035): Color estandarizado globalmente que hace "match" visual con las envolventes metálicas y plásticas de última generación.
- Mantenimiento Seguro: Tapa frontal abatible que permite cambiar o lavar la manta filtrante desde el exterior, sin herramientas y sin abrir el tablero energizado.
- Conexión Directa: Opera a 220V AC estándar, sin requerir transformadores ni fuentes de corriente continua adicionales.
Aplicaciones Estratégicas
El sistema de refrigeración activa ideal para tableros de automatización (PLCs), Centros de Control de Motores (CCM) medianos, gabinetes de telecomunicaciones, pupitres de mando y sistemas fotovoltaicos expuestos a carga térmica.
Especificaciones Técnicas
- Tipo: Kit de Ventilación Activa (Ventilador + Filtro + Celosía).

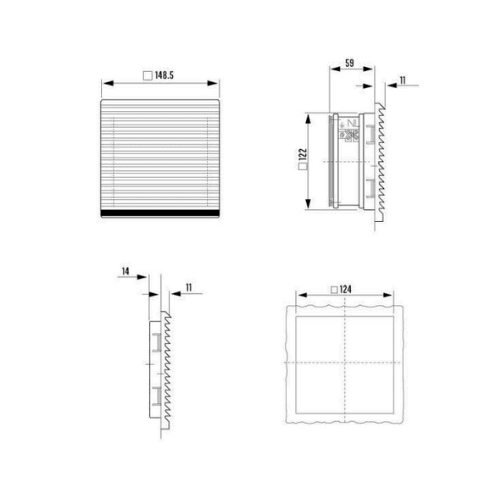

- Dimensiones del Marco: 148.5 mm x 148.5 mm.
- Tensión de Alimentación: 220V AC.
- Caudal de Aire: 65 - 85 m³/h.
- Color: Gris Claro - RAL 7035.
- Grado de Protección: IP54 (Protegido contra polvo y salpicaduras).
- Montaje: Embutido a presión (Snap-in clips).
PRECIO INCLUYE IVA
* Sugerencia del experto: Un sistema de ventilación profesional siempre requiere una vía de escape. Si utiliza este Kit Integrado en la parte inferior del tablero para inyectar aire frío filtrado hacia adentro, es absolutamente obligatorio instalar una Celosía Pasiva con Filtro (solo la rejilla, sin motor) en la parte superior opuesta del gabinete. Así generará el efecto de "Ventilación Cruzada", permitiendo que el aire caliente sea empujado hacia afuera. ¡No olvide automatizar el encendido de este kit conectándolo a un Termostato de Contacto NA (Perilla Azul)!
