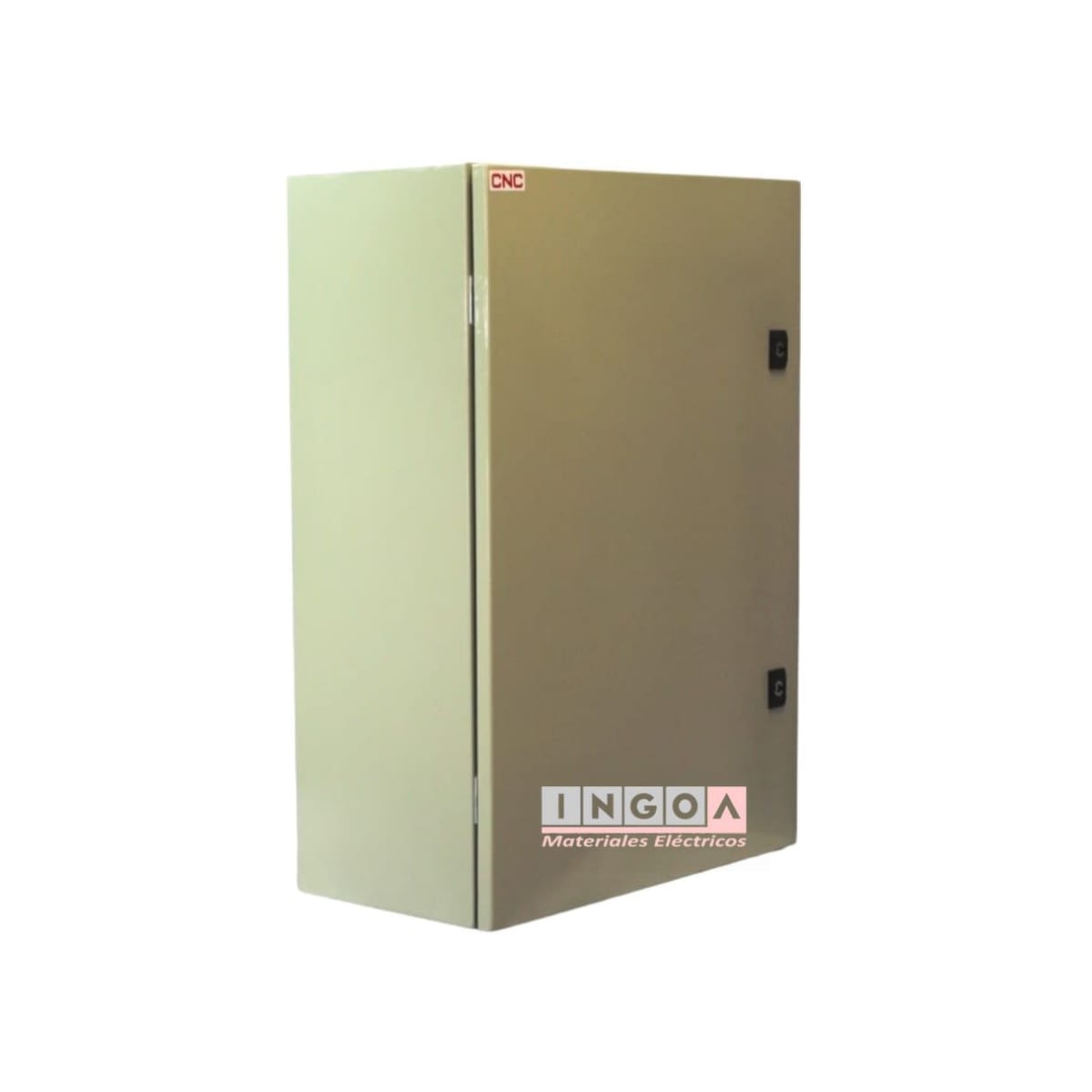

Gabinete Tablero Metalico 700x500x250 C/Chasis 110Mod IP65 Ral7035
Capacidad Masiva y Orden Técnico: Gabinete 700x500x250mm 110 Mod
El gabinete metálico de 700x500x250mm con chasis modular para 110 módulos es la solución definitiva para integradores que buscan centralizar una vasta red de protecciones en un envolvente robusto de alto rendimiento. Este modelo destaca por su excepcional densidad de montaje, permitiendo organizar hasta 110 polos DIN en un formato vertical de 70cm. Su característica diferenciadora es su profundidad de 250mm, que proporciona el espacio necesario para una gestión térmica superior y un radio de curvatura de cables seguro, evitando el hacinamiento de conductores común en gabinetes estándar.
Fabricado en acero laminado de alta resistencia con acabado en pintura electroestática RAL 7035 (Gris Luz), este tablero proyecta una estética moderna y profesional, ideal para centros de datos, clínicas y edificios corporativos de vanguardia. Su certificación IP65 asegura una hermeticidad total mediante juntas de poliuretano inyectado, protegiendo los 110 módulos internos contra el polvo, la humedad y agentes contaminantes en entornos industriales exigentes.
En ingoa.cl, recomendamos este gabinete para Tableros Generales Auxiliares (TGA) donde el orden es crítico. El chasis modular integrado permite que el cableado de fuerza y control quede oculto tras los frontales de seguridad, garantizando que el operario final solo tenga acceso a las manetas de operación, elevando los estándares de seguridad y proporcionando un acabado técnico de nivel superior.
Ventajas del Sistema de Alta Capacidad y Fondo 250mm
Este gabinete ha sido diseñado para optimizar el rendimiento del instalador profesional:
- Fondo Extendido (250mm): Facilita la instalación de repartidores de carga y permite el uso de canaletas de mayor sección para un peinado de cables impecable.
- Capacidad para 110 Polos: Distribuidos en 5 filas: 22+22+22+22+22 módulos; centralización masiva de circuitos en una altura compacta, optimizando el uso del espacio en salas eléctricas.

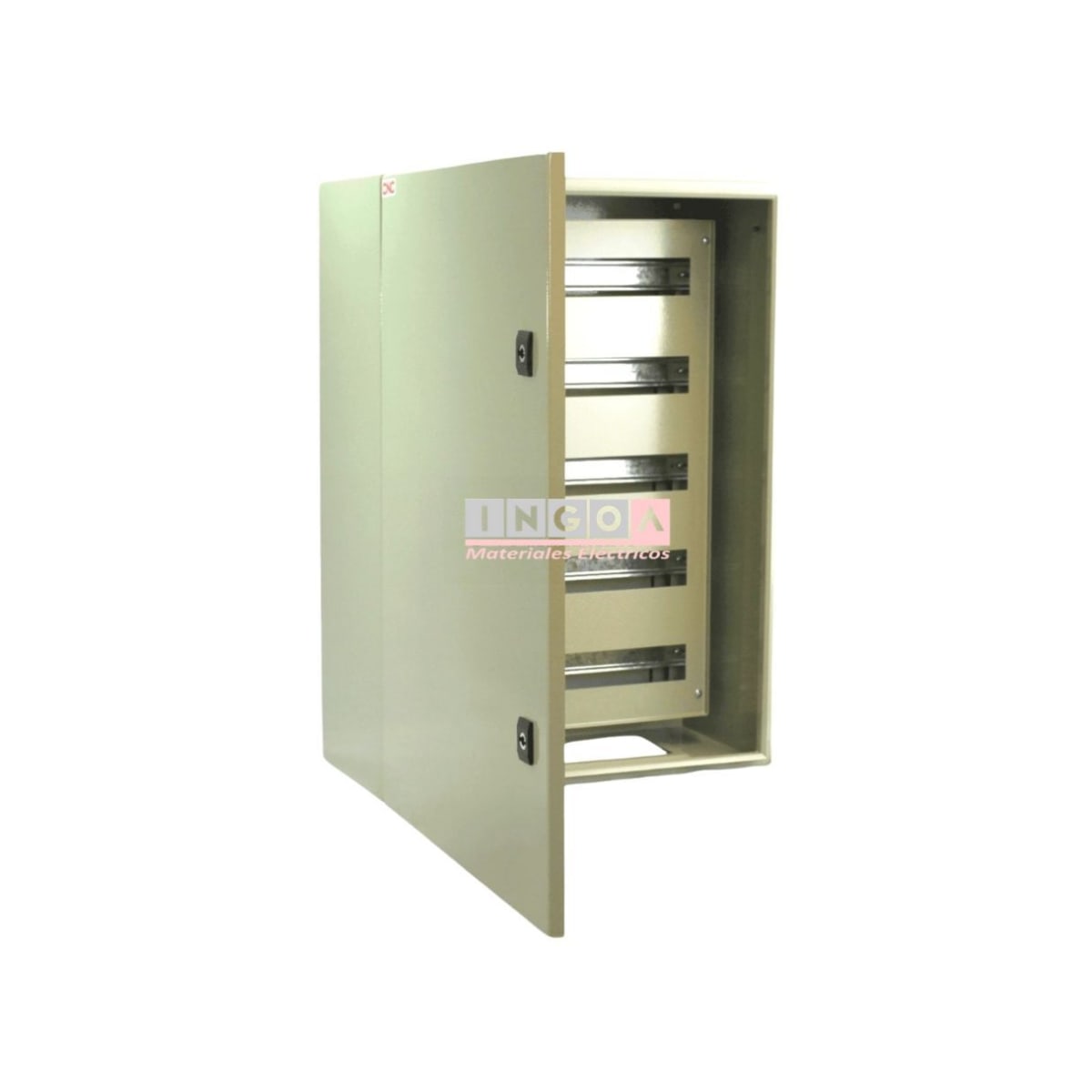

- Chasis Modular Estructurado: Sistema de rieles DIN y frontales que agiliza el montaje y garantiza una alineación perfecta de las protecciones.
- Seguridad IP65 / IK10: Máxima protección hermética y resistencia estructural contra impactos, ideal para zonas industriales de alto tráfico.
Aplicaciones Estratégicas
Perfecto para centros de distribución eléctrica en edificios inteligentes, sistemas de control centralizado de iluminación, tableros de servicios comunes en centros comerciales y cuadros de mando para procesos industriales automatizados. Su volumen interno lo hace excelente para instalaciones que requieren una alta concentración de automáticos y diferenciales trifásicos.
Especificaciones Técnicas

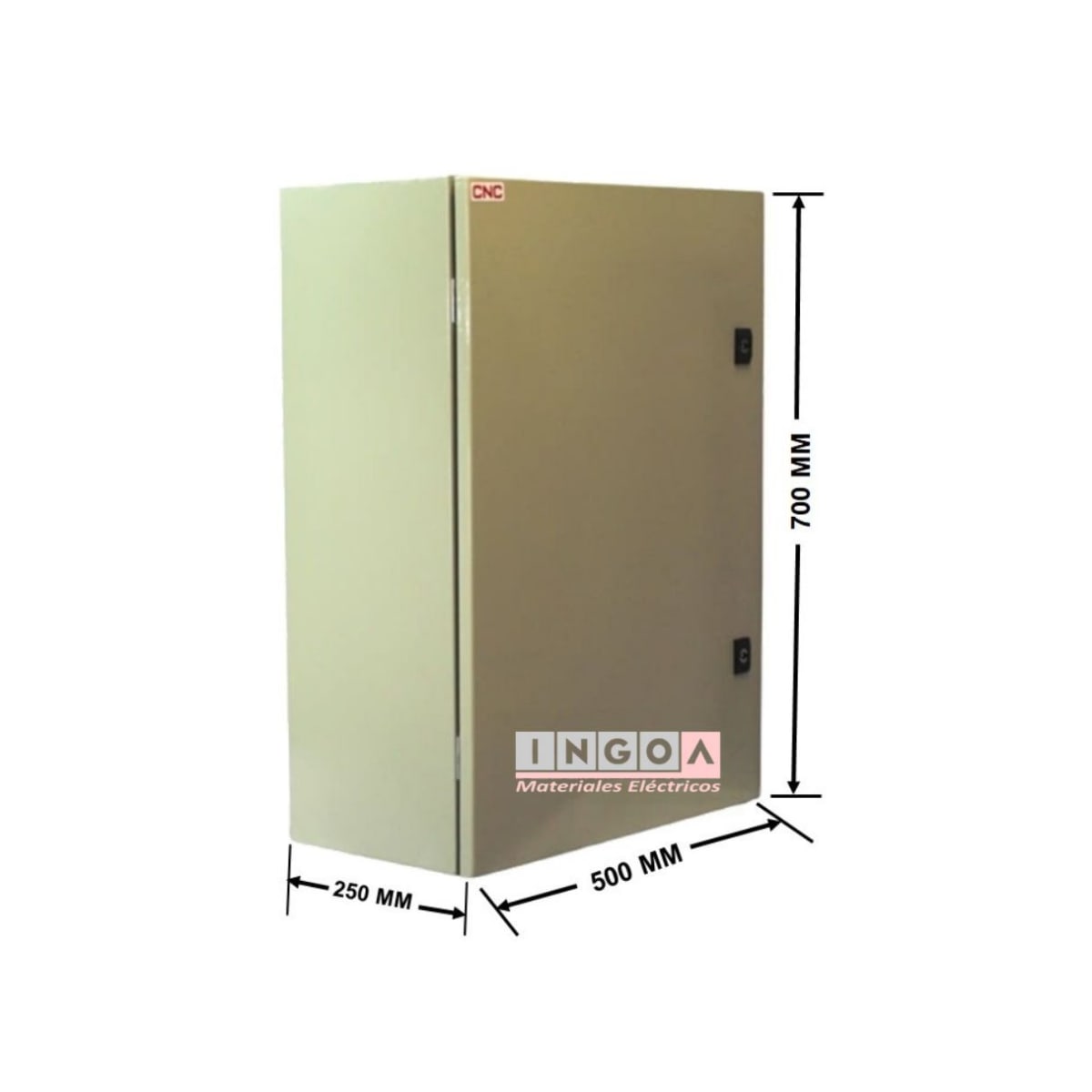

- Dimensiones: 700 mm (Alto) x 500 mm (Ancho) x 250 mm (Fondo).
- Capacidad: 110 Módulos DIN (polos).
- Grado de Protección: IP65 (Totalmente estanco).
- Color: RAL 7035 (Gris Luz).
- Material: Acero con tratamiento anticorrosivo de alta resistencia.
- Incluye: Chasis masivo de 110 polos, rieles DIN, frontales cubremódulos y cierre industrial con llave.

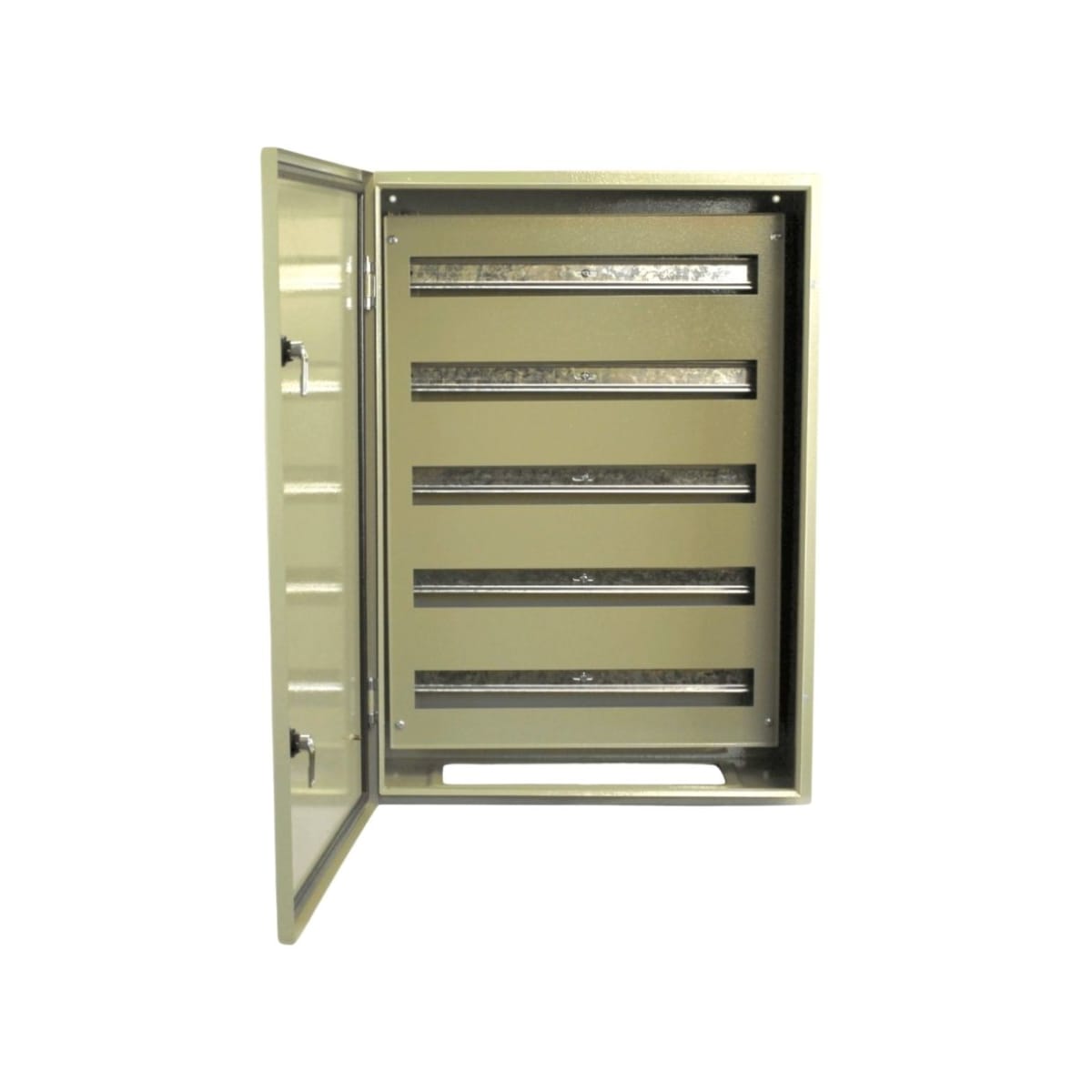

- Cantidad de rieles din incluidos: 5.
- Placa de montaje incluida.
- Peso total: 19,6 Kg (producto embalado).

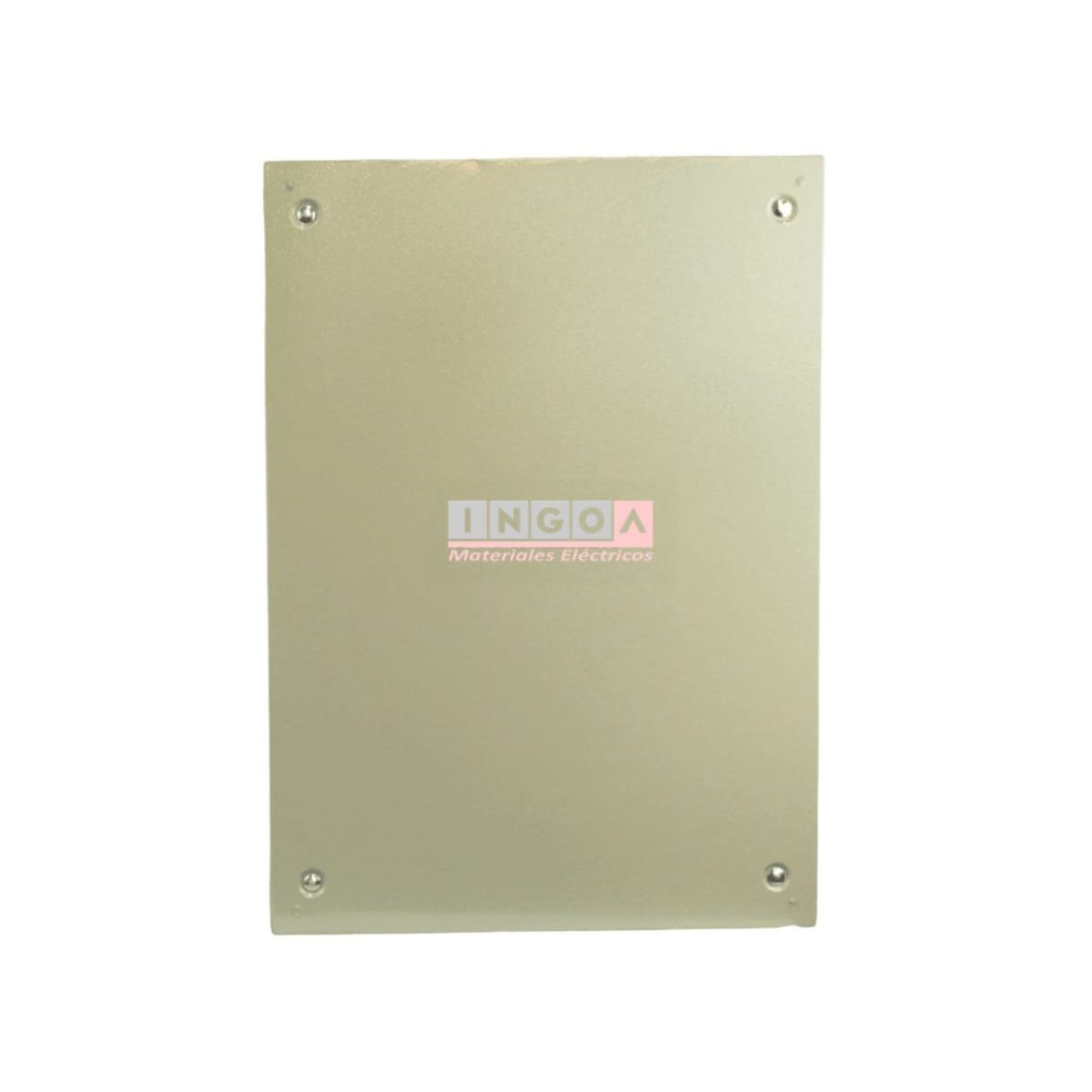

- Tapa interna (ranurada): Se ancla a la estructura del gabinete por medio de 4 pernos.

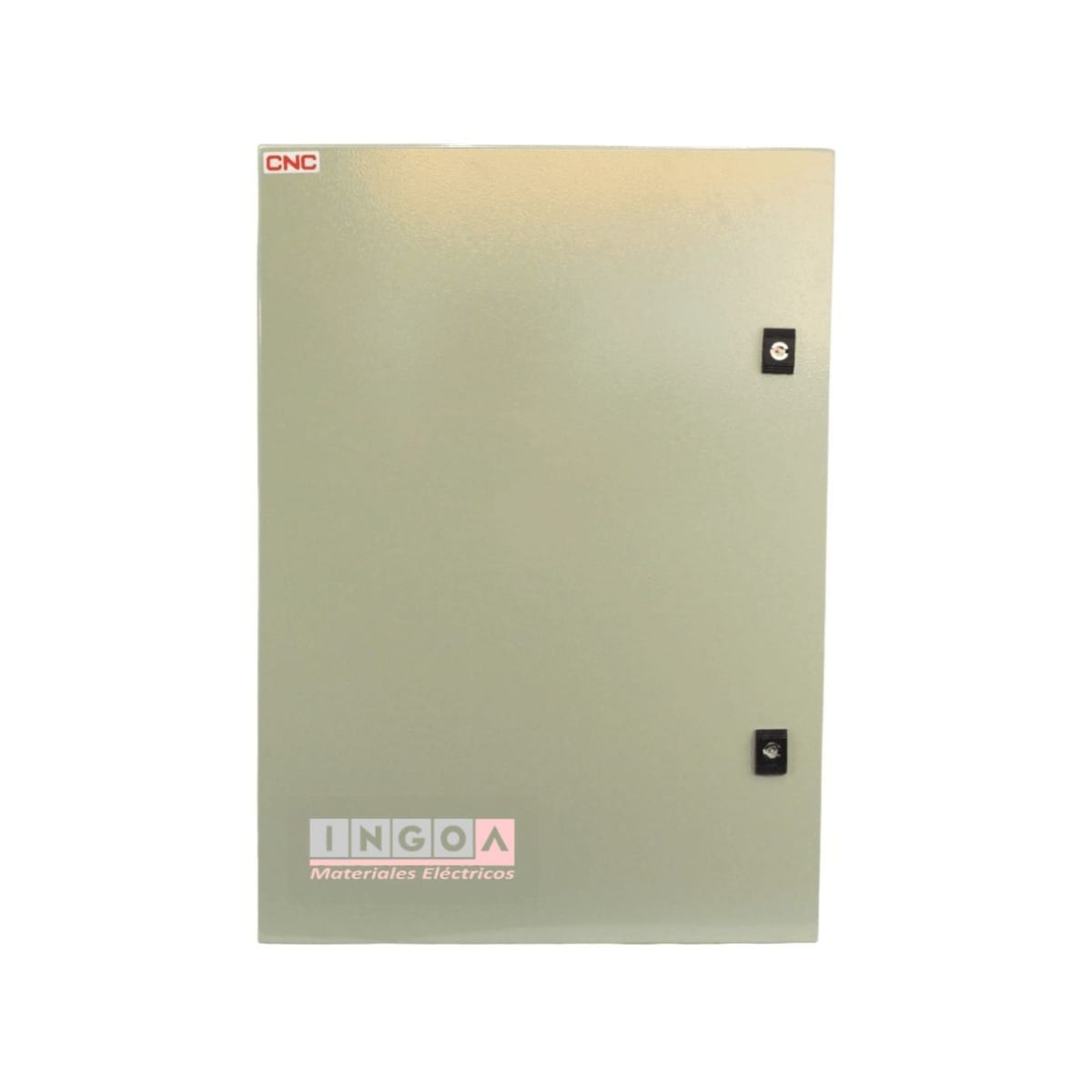

- Cerradura tipo monedero.
- Cuenta con: Cable de vinculación para la puesta a tierra de la tapa y cuerpo asegura continuidad permanente.
PRECIO INCLUYE IVA
* Sugerencia del experto: Dada la capacidad de 110 módulos y el fondo de 250mm, recomendamos utilizar este espacio extra para instalar repartidores modulares de alta capacidad en la parte superior. Esto permite una entrada de energía limpia y una distribución uniforme de fases, facilitando enormemente las futuras inspecciones termográficas.
