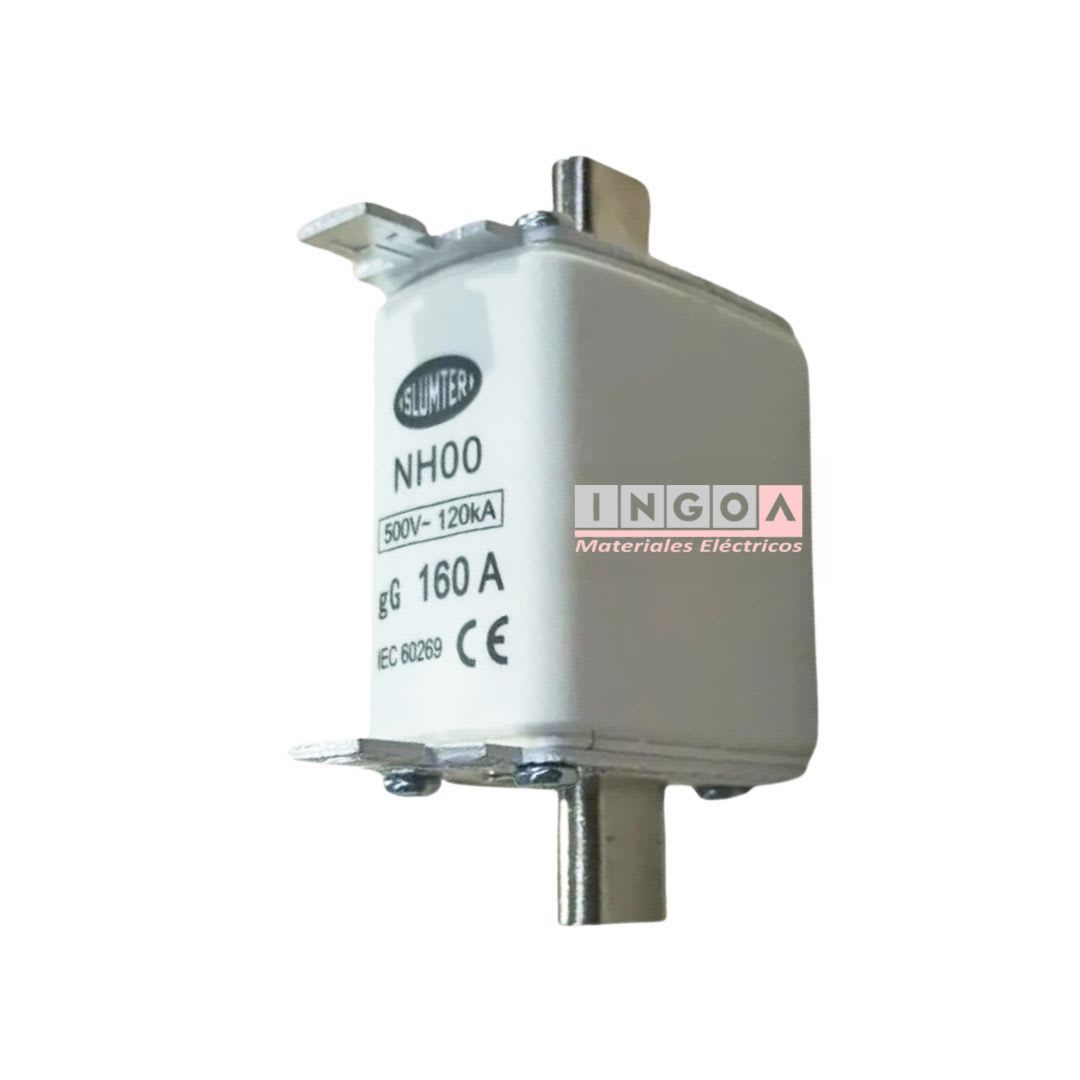

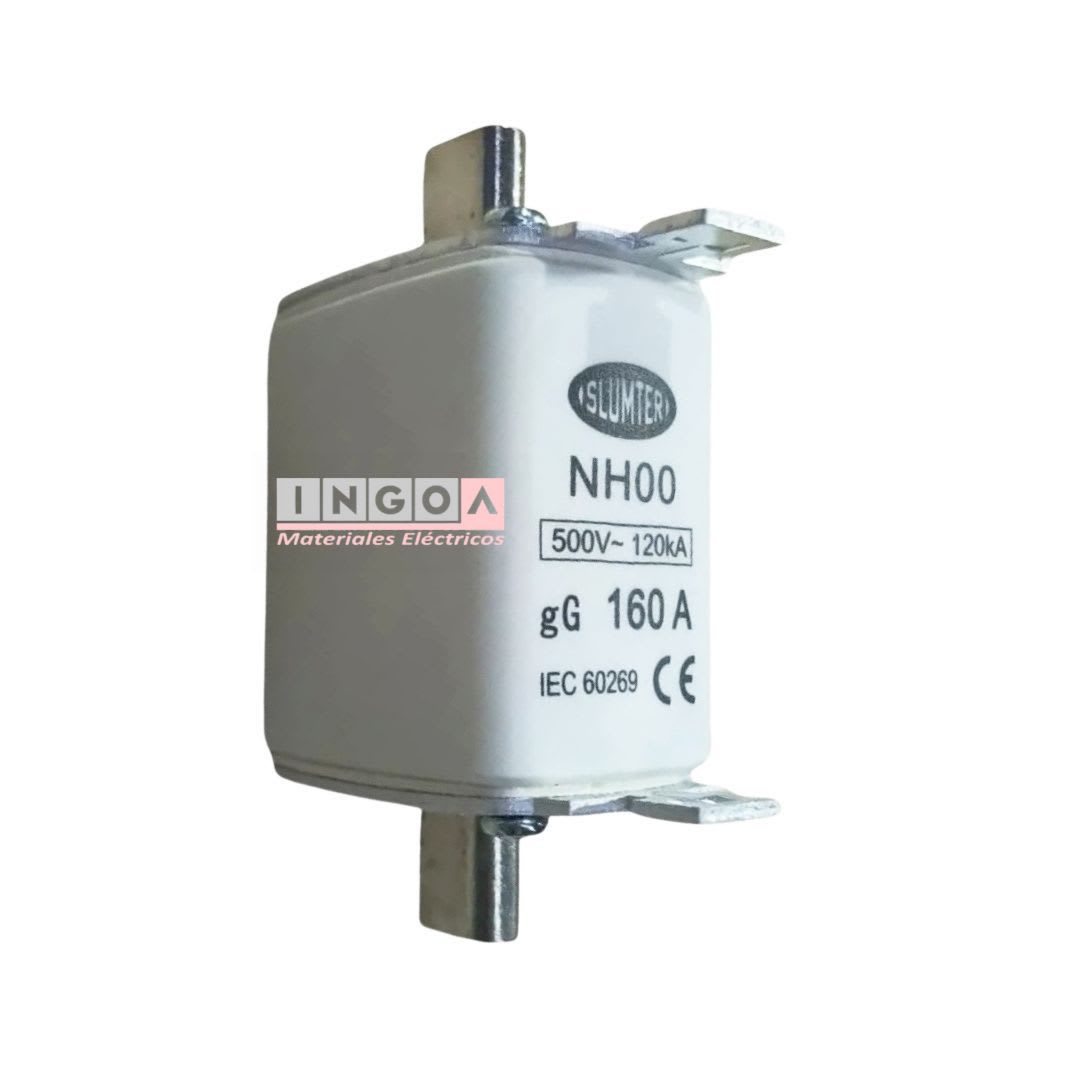

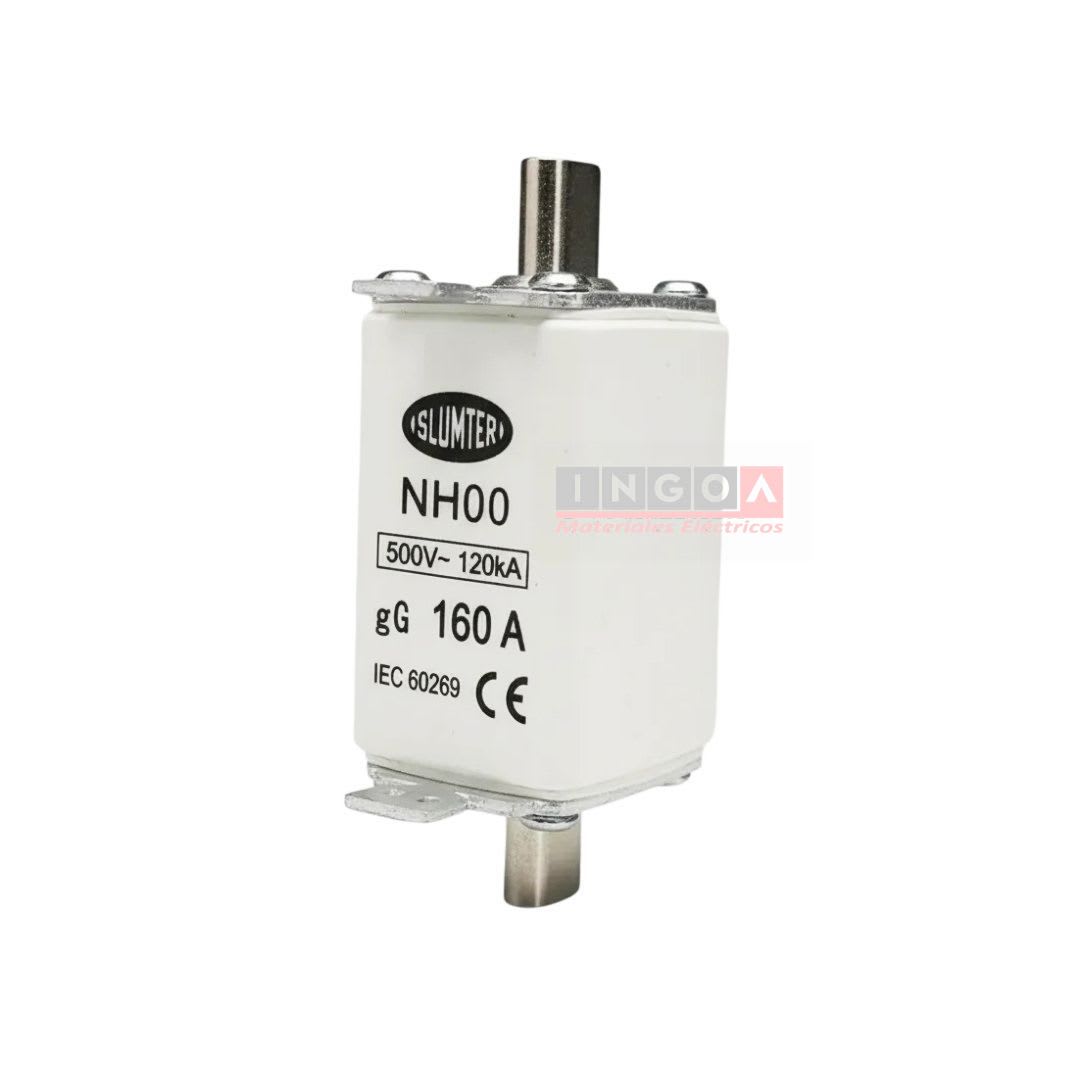

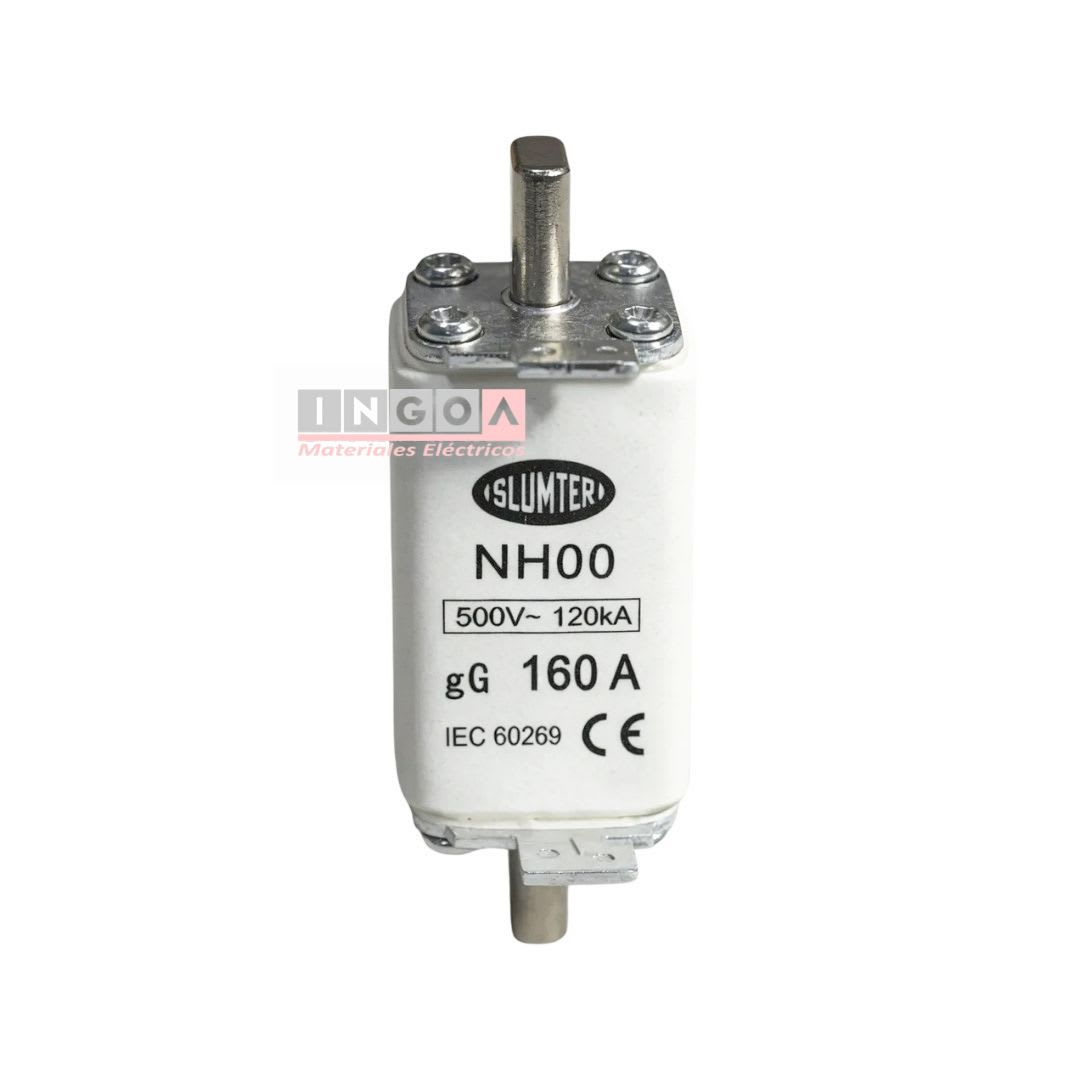

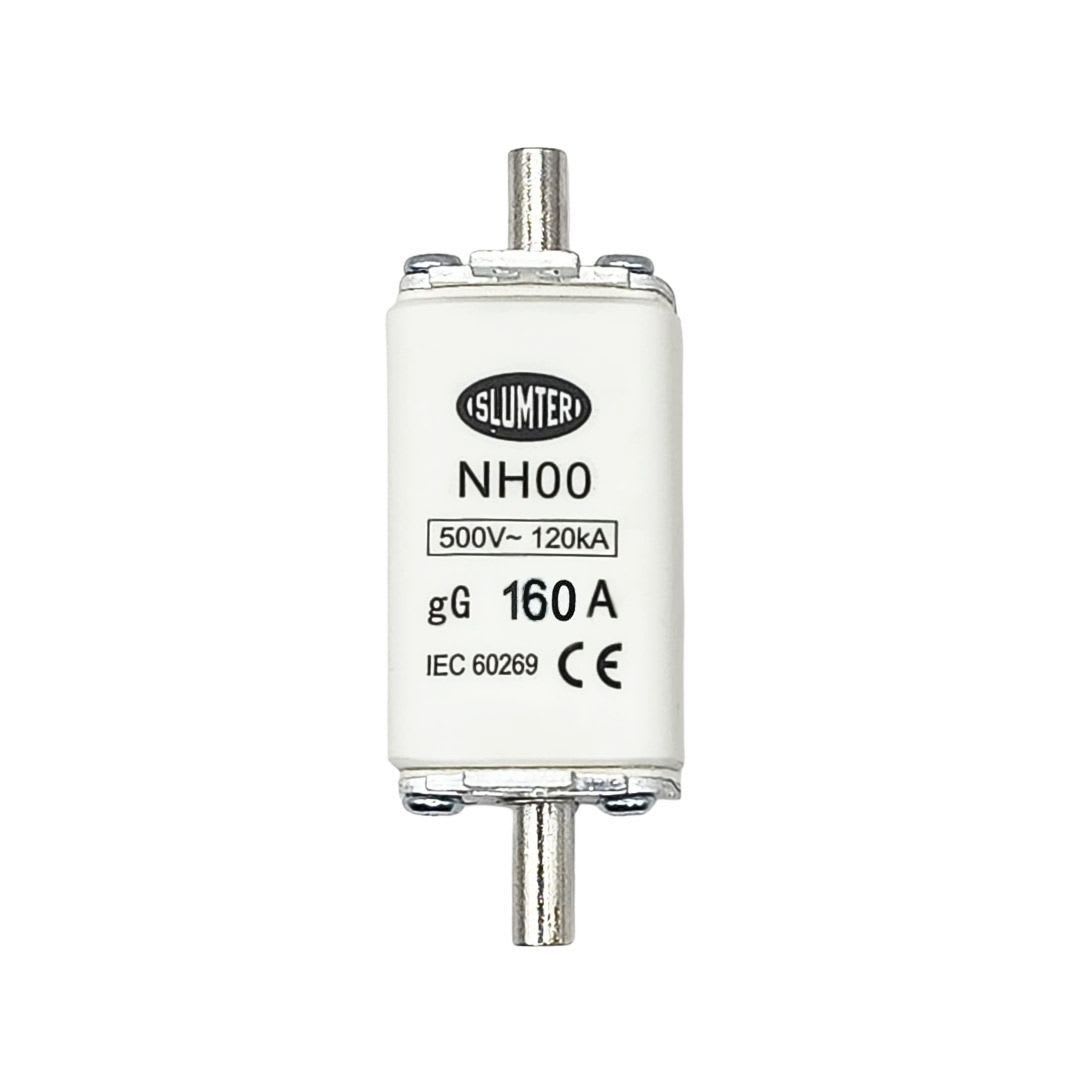

Fusible NH00 160A gG 500Vac 120kA
Protección Industrial de Alta Gama: Fusible NH00 160A gG
En instalaciones trifásicas de gran envergadura, maestranzas, talleres mecánicos o redes de distribución comercial, un cortocircuito no es un evento menor: puede convertirse en una explosión eléctrica devastadora. El Fusible de Cuchilla tipo NH00 de 160 Amperios ha sido diseñado específicamente para actuar como el escudo definitivo en las líneas principales de fuerza. Su filamento interno calibrado reacciona de manera milimétrica ante corrientes de falla, interrumpiendo el flujo eléctrico antes de que la sobrecarga destruya transformadores, motores pesados o cableados de grueso calibre.
¿Qué impacto real tiene contar con una capacidad de ruptura de 120kA a 500VAC? En la práctica, significa que este componente es capaz de contener y extinguir de manera segura un cortocircuito colosal de hasta 120.000 Amperios sin desintegrarse ni propagar fuego al interior del gabinete. Gracias a su robusto cuerpo fabricado en porcelana industrial de alta densidad y su relleno interior de arena de cuarzo purificada, absorbe el arco eléctrico y asfixia las chispas en fracciones de segundo. Es seguridad de grado profesional pensada para resguardar la continuidad de tu trabajo y la integridad física de los operadores.
En ingoa.cl seleccionamos componentes que combinan el rigor de la ingeniería internacional con la fiabilidad que exigen los técnicos e instaladores independientes en Chile. Integrar este fusible NH00 en tus tableros generales de distribución (TGD) es la decisión técnica correcta para asegurar un funcionamiento continuo, disminuir los costosos tiempos de inactividad por fallas y garantizar que tu obra cumpla con los estándares más exigentes del sector.
Características que Blindan tu Red de Potencia
Optar por un fusible NH de alta capacidad es asegurar un rendimiento óptimo en las condiciones ambientales y de carga más severas de tu proyecto.
- Curva de Disparo gG (Uso General): Brinda una protección integral y versátil, ideal para salvaguardar tanto líneas de cableado eléctrico como equipos mecánicos contra sobrecargas moderadas y cortocircuitos severos.
- Imponente Capacidad de Ruptura (120kA): Diseñado para soportar energías de falla extremas de forma totalmente contenida, evitando daños colaterales catastróficos en la estructura del tablero.

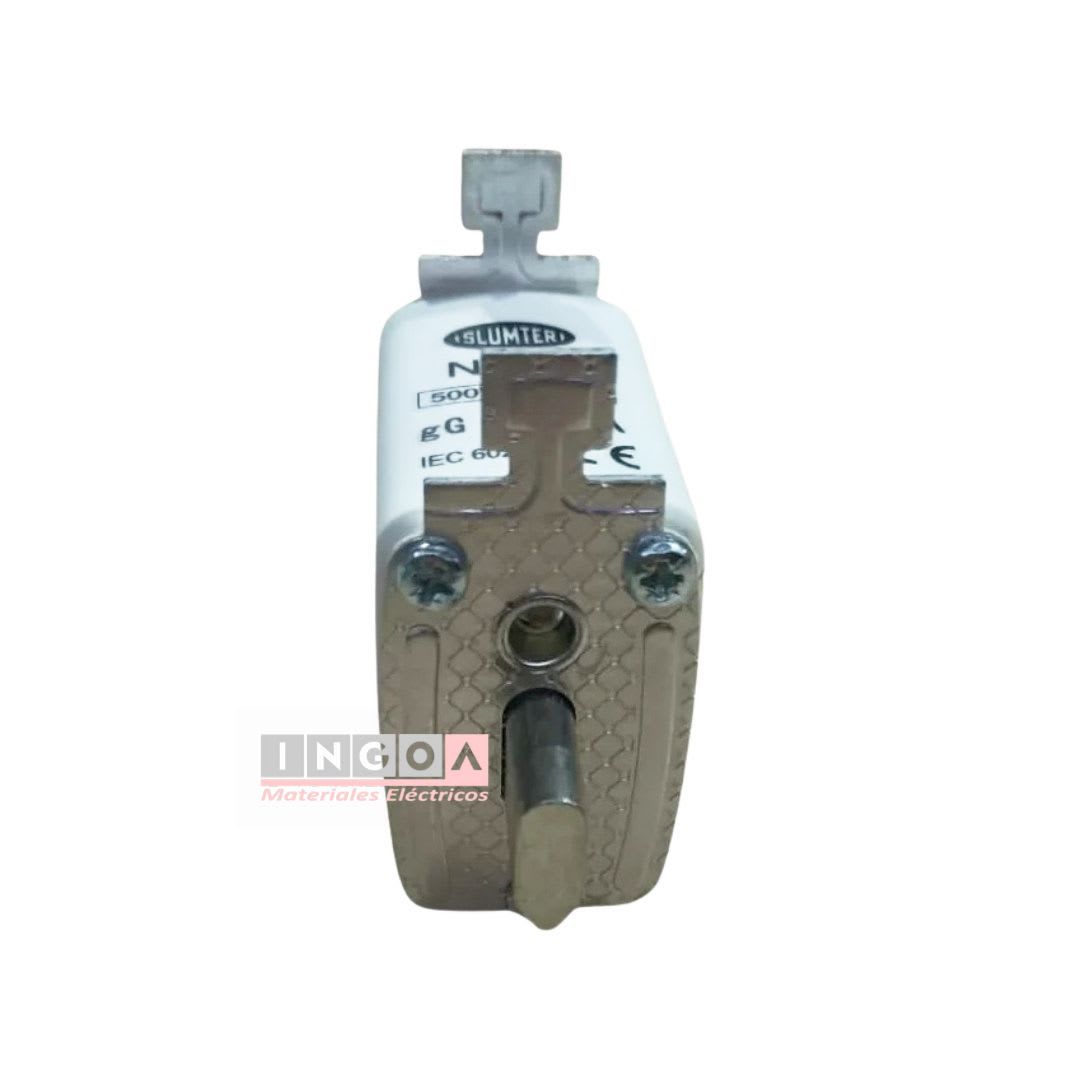

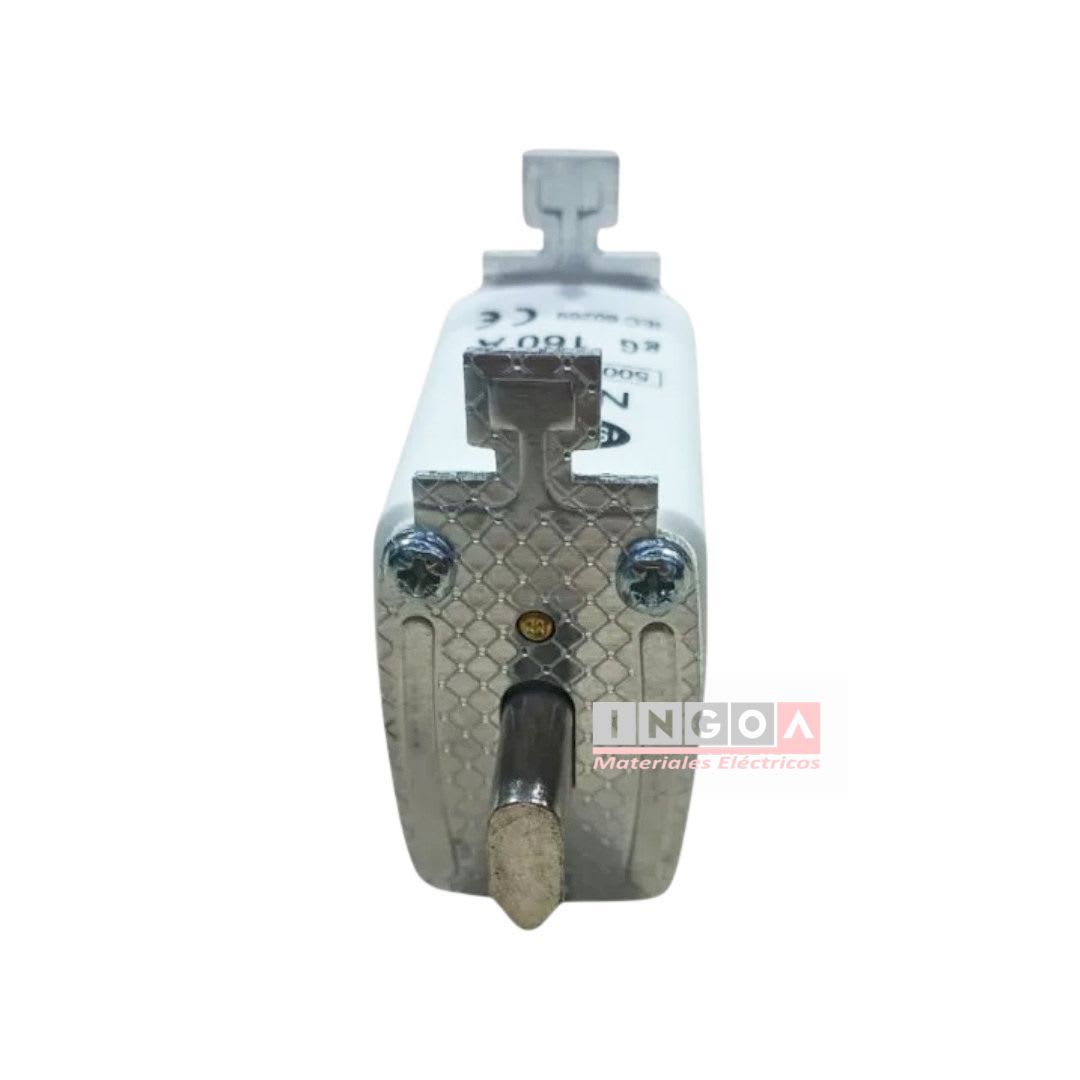

- Indicador de Operación Superior: Incorpora una pestaña visual metálica en la parte superior que cambia de posición de forma mecánica cuando el fusible se funde, permitiendo al electricista identificar la línea fallida a simple vista.
- Cuchillas de Conexión de Baja Pérdida: Contactos fabricados con aleaciones metálicas de alta conductividad con recubrimiento superficial que reduce la resistencia por contacto, eliminando los peligrosos puntos calientes.
- Formato Compacto NH00: Dimensiones estandarizadas según normativas internacionales DIN, asegurando una compatibilidad perfecta en bases portafusibles unipolar o tripolares del mismo tamaño.
Cumplimiento Normativo y Aplicaciones
El reglamento eléctrico chileno vigente (Pliego Técnico RIC) exige de manera estricta el uso de protecciones con un poder de corte coordinado y calculado para los niveles de cortocircuito en el punto de la instalación. El fusible NH00 de 160A cumple cabalmente con estas exigencias técnicas. Es el componente indispensable en tableros generales de fuerza (TGF), sistemas de bombeo agrícola, protección de acometidas en locales comerciales e instrumentación de inversores solares fotovoltaicos de gran escala donde el seccionamiento seguro es obligatorio.
Especificaciones Técnicas Clave
- Tipo de Fusible: Fusible de cuchilla industrial de alta capacidad
- Tamaño Físico: NH00 (Formato compacto)
- Corriente Nominal (In): 160 Amperios
- Tensión Nominal de Operación: 500V AC (Corriente Alterna)
- Capacidad de Ruptura Máxima (Icu): 120kA
- Clase de Aplicación / Curva: gG (Protección de cables y distribución de uso general)
PRECIO INCLUYE IVA
* Importante: Dadas las inmensas magnitudes de energía y tensiones que se administran en sistemas eléctricos que emplean protecciones NH, la manipulación, sustitución e instalación de este componente debe ser ejecutada de forma exclusiva por un técnico calificado o instalador autorizado por la SEC. Se exige obligatoriamente desenergizar el circuito antes de la maniobra y utilizar una maneta extractora aislada (fuse puller) certificada de hasta 1000V junto con guantes dieléctricos y careta de protección contra arco eléctrico.
