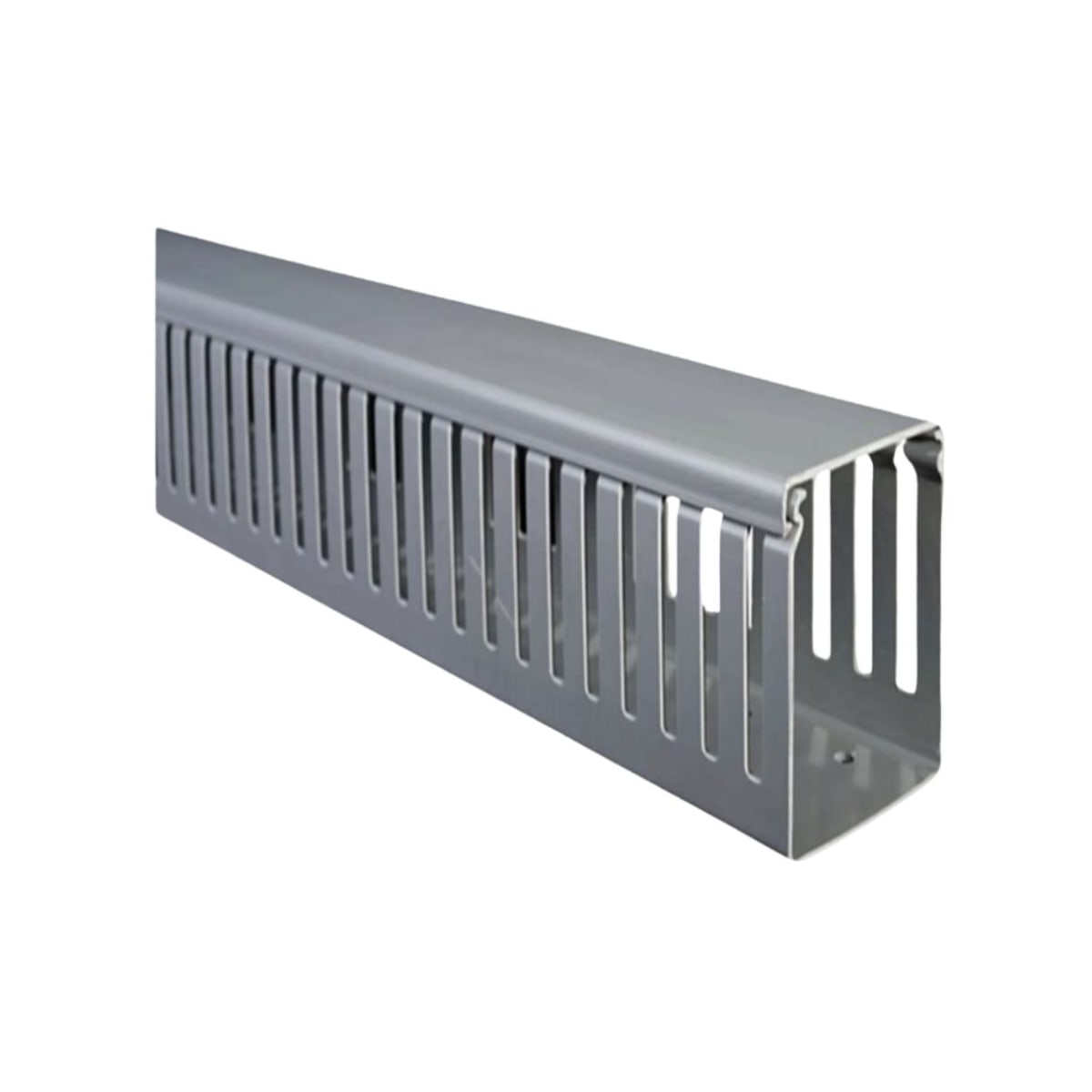

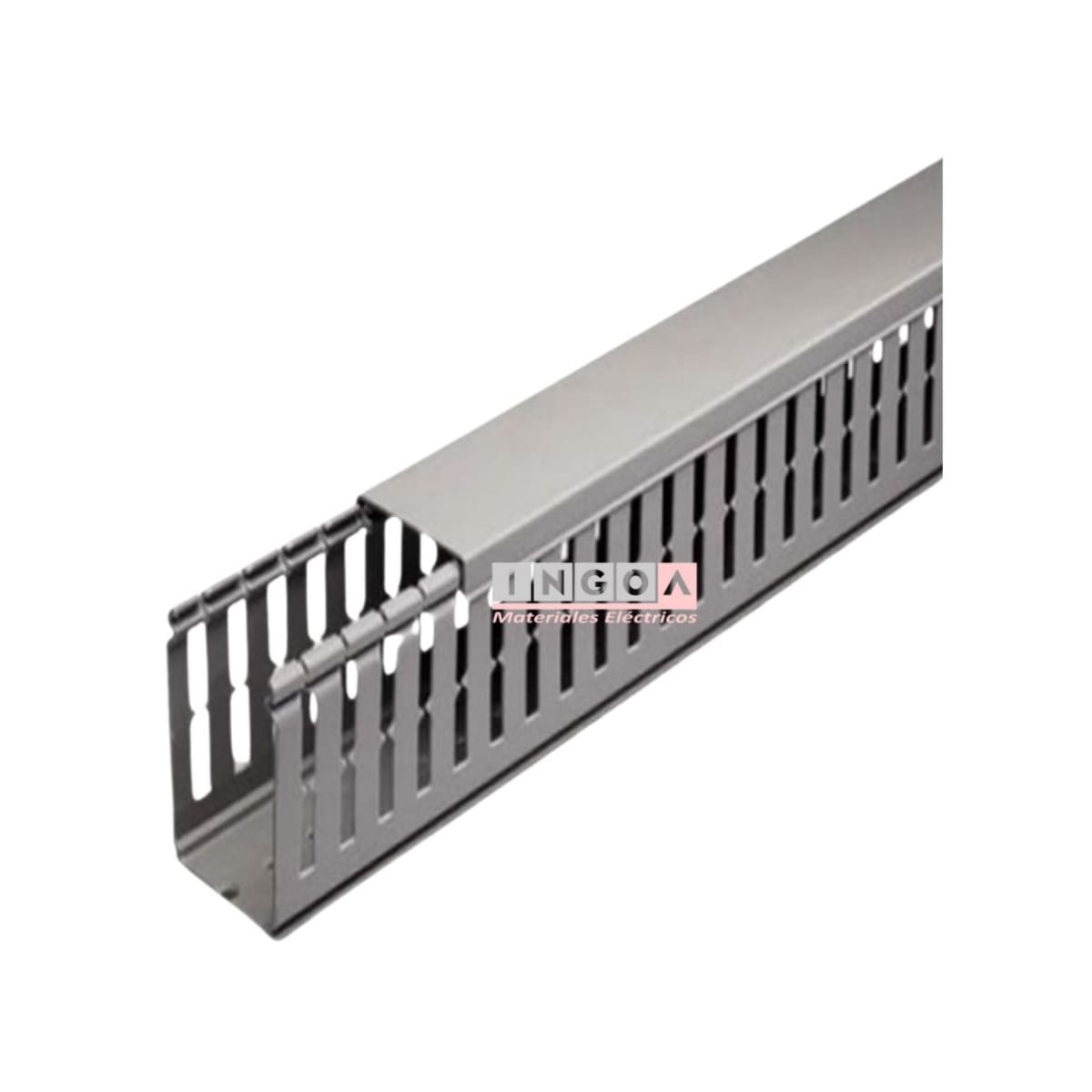

Canaleta 60x80mmx2mt Ranurada Gri.
Capacidad Troncal Absoluta: Canaleta Ranurada Gris 60x80mm
La canaleta ranurada de formato gigante (60x80mm) representa el pináculo del enrutamiento en la fabricación de Tableros Generales de Distribución (TGD) y Centros de Control de Motores (CCM) de máxima exigencia. Cuando el proyecto involucra corrientes de cientos de Amperes y el uso de cables extremadamente rígidos (AWG 1/0, 2/0 o superiores), las dimensiones estándar se vuelven obsoletas. Este ducto ofrece una superficie de maniobra de 60mm de ancho y una profundidad extrema de 80mm, entregando el volumen cúbico necesario para que el cobre grueso se curve sin sufrir fatiga mecánica ni estrangularse.
La combinación de estas medidas resuelve los mayores dolores de cabeza en el ensamblaje pesado. Los 60mm de ancho permiten a los técnicos ingresar sus manos y herramientas para peinar los mazos con facilidad. Por su parte, los 80mm de alto logran un alineamiento estructural perfecto con aparamenta masiva, como interruptores de caja moldeada de gran bastidor, partidores suaves (Soft Starters) y Variadores de Frecuencia (VFD) industriales. Los cables entran y salen del equipo de forma 100% horizontal, eliminando la tensión sobre los bornes de conexión.
En ingoa.cl, suministramos canalización diseñada para proteger sus activos más costosos. Fabricada en PVC gris de grado industrial autoextinguible (Grado V0), esta canaleta masiva no propaga las llamas frente a arcos eléctricos o cortocircuitos severos. Su enorme cámara interior, respetando el factor de llenado, facilita una circulación de aire crucial para disipar la alta temperatura que irradian las líneas de potencia extrema.
Ventajas del Formato Titán (60x80)
- Volumen de Carga Máximo: El ducto troncal definitivo para canalizar simultáneamente múltiples líneas de fuerza pesada sin saturar la instalación.
- Alineamiento sin Estrés: Sus 80mm de altura nivelan la salida de los cables con los bornes de los equipos más altos, evitando dobleces peligrosos en el cobre rígido.
- Tapa de Retención Blindada: Matriz de cierre de alta presión diseñada para no "reventar" ante la inmensa fuerza física que ejercen los cables agrupados en su interior.
- Dedos Laterales Reforzados: Paredes ranuradas más gruesas que soportan el peso del mazo derivado, con cortes en la base para facilitar la remoción manual cuando se necesitan ventanas amplias.
Aplicaciones Estratégicas
La columna vertebral indispensable para armarios autosoportados, acometidas principales de transferencia automática, celdas de transformadores de baja tensión, y tableros mineros o industriales con densidad de potencia extrema.
Especificaciones Técnicas
- Tipo: Canaleta Ranurada Troncal Extra Profunda (Slotted Wiring Duct).

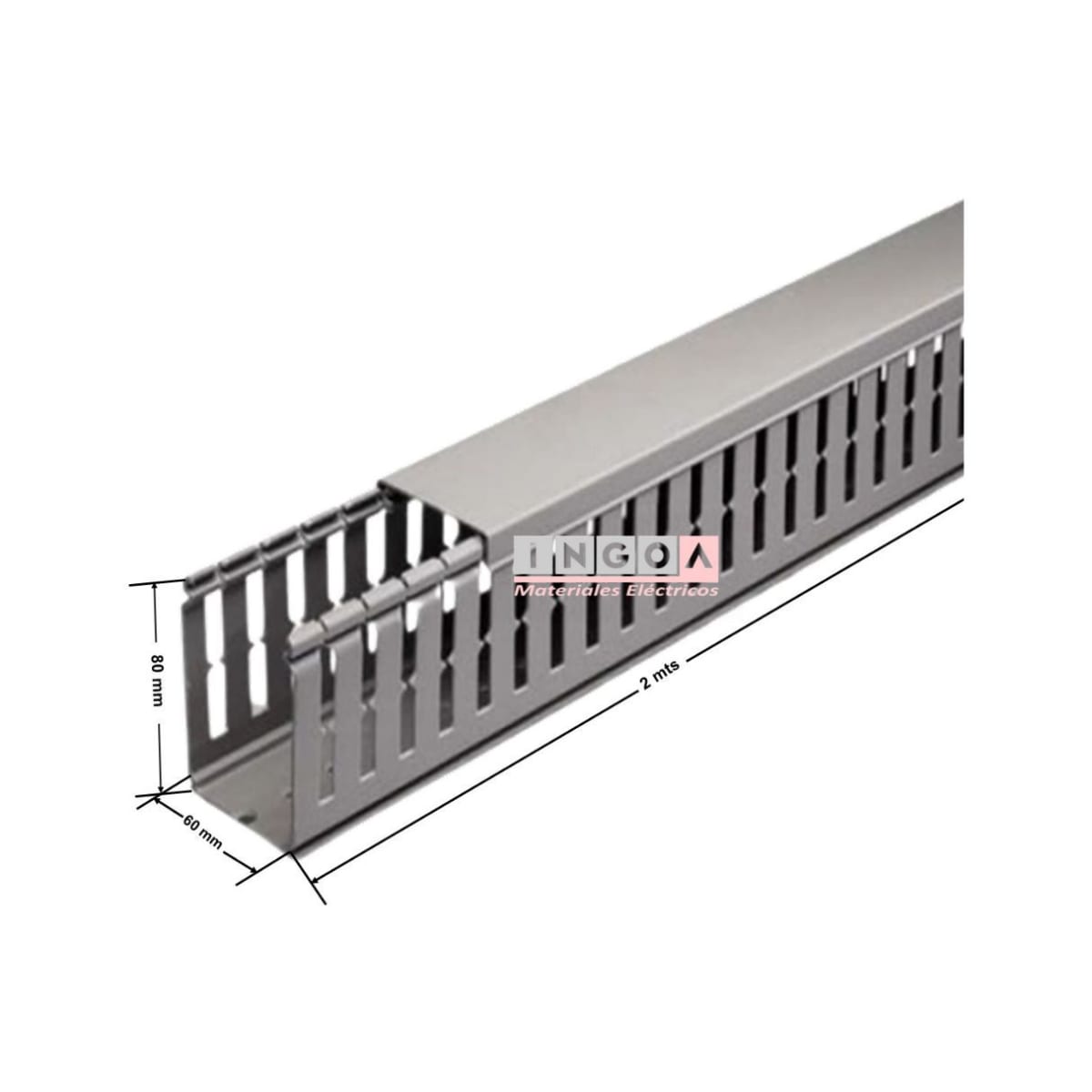

- Dimensiones (Ancho x Alto): 60 mm x 80 mm.
- Longitud Total: Tiras de 2 Metros.
- Material: PVC rígido industrial, ignífugo y autoextinguible.
- Color: Gris (Standard normativo para fuerza y control).
- Incluye: Base ranurada con matriz de anclaje pesado y tapa de cierre de retención extrema.
PRECIO INCLUYE IVA
* Sugerencia del experto: El peso que esta canaleta albergará una vez llena de cables de fuerza es gigantesco. Bajo ninguna circunstancia utilice cinta doble faz o fijaciones espaciadas. Debe anclar esta canaleta a la placa de montaje utilizando pernos o remaches plásticos de alta resistencia mecánica a intervalos no mayores a 20 centímetros. Además, el uso de retenedores de cables internos durante el armado es obligatorio; de lo contrario, la gravedad hará imposible colocar la tapa final.
