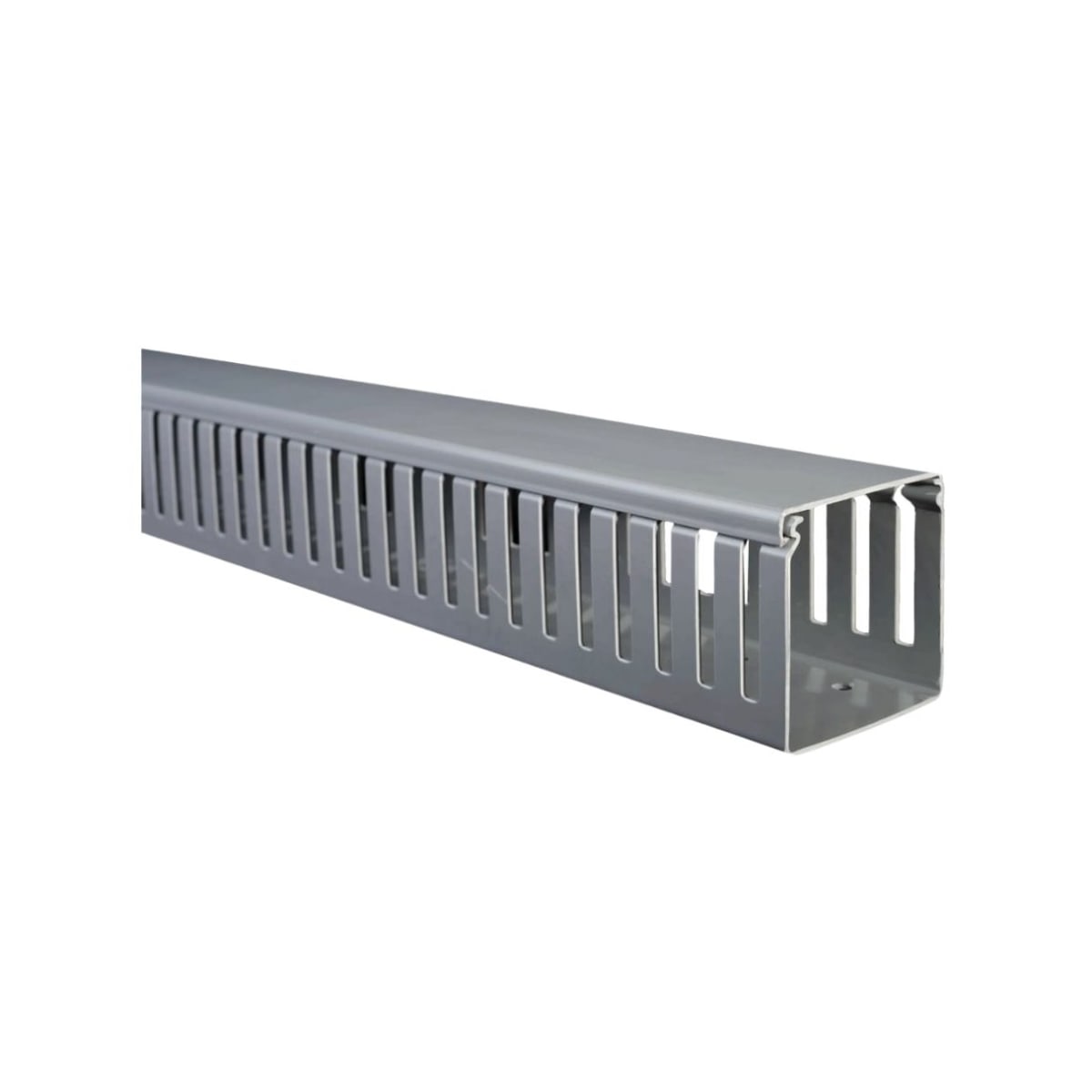

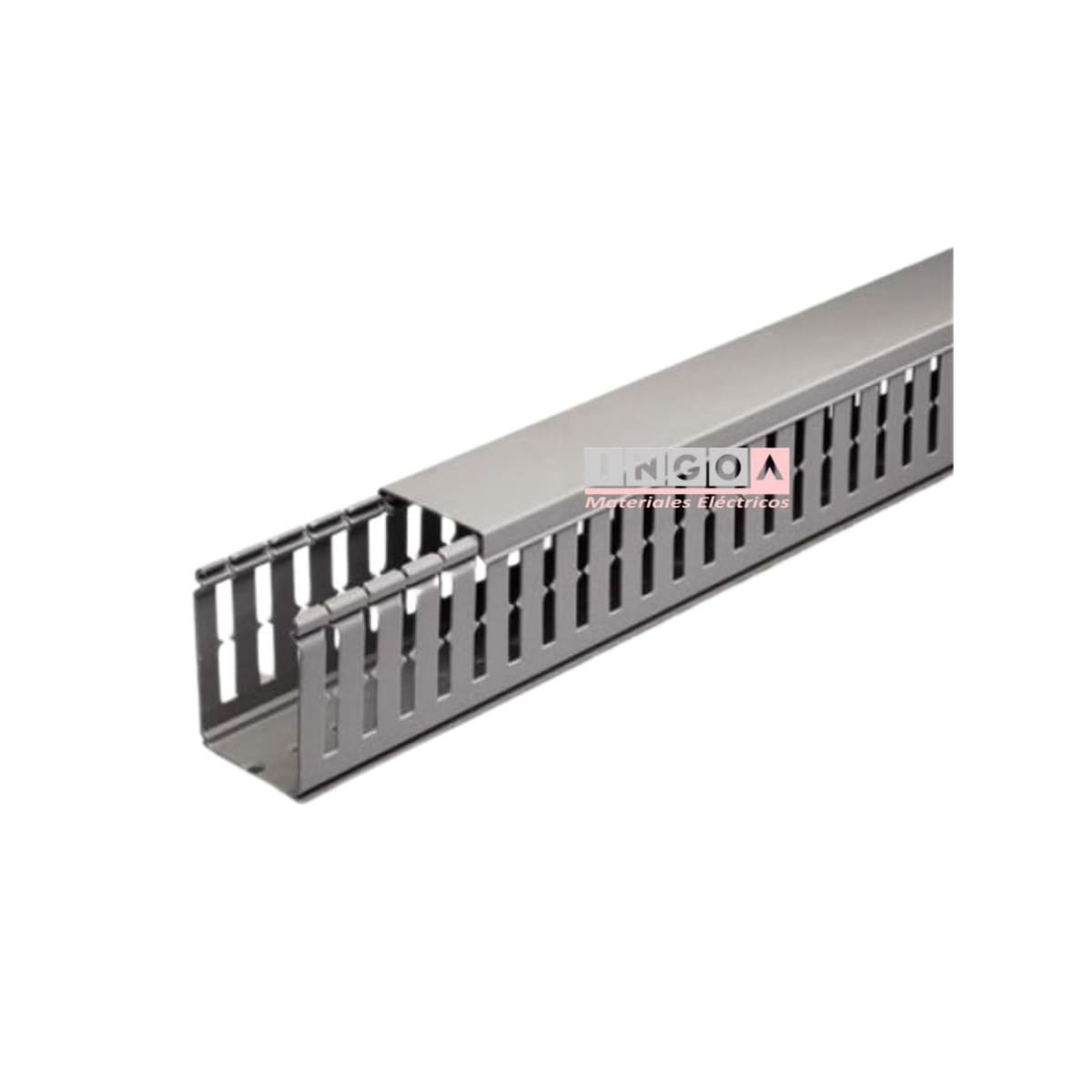

Canaleta 60x60mmx2mt Ranurada Gris
Simetría para Alta Potencia: Canaleta Ranurada Gris 60x60mm
La canaleta ranurada de formato cuadrado masivo (60x60mm) es la "arteria principal" en la arquitectura de Tableros Generales de Distribución (TGD) y armarios de control de gran envergadura. Cuando el diseño exige movilizar cientos de cables o conductores de fuerza muy gruesos (AWG 4, 2 o superiores) a través del perímetro del gabinete, este ducto entrega una sección transversal de 60mm de ancho por 60mm de alto, absorbiendo holgadamente el tonelaje de cobre sin estrangular la instalación.
El mayor atributo de este coloso es su simetría perfecta a gran escala. En la construcción de tableros industriales, las canaletas troncales suelen formar un gran marco rectangular alrededor de la placa de montaje. Al usar un perfil de 60x60, los cortes a 45 grados en las esquinas, así como los empalmes en "T" para las derivaciones horizontales, encajan de manera exacta y estética. Esto no solo facilita el trabajo del integrador, sino que eleva dramáticamente la calidad visual del montaje final a los ojos del cliente o inspector.
En ingoa.cl, sabemos que los ductos de potencia requieren máxima seguridad térmica. Fabricada en PVC gris de grado técnico y autoextinguible (Retardante de llama V0), esta canaleta garantiza la contención de fuego ante cualquier falla en los conductores. Su inmenso volumen interno, si se respeta la norma de llenado máximo del 70%, permite que el aire circule libremente, disipando el calor que generan las pesadas líneas de fuerza.
Ventajas del Formato Troncal Simétrico (60x60)
- Capacidad Masiva Perimetral: El tamaño ideal para el anillo exterior de enrutamiento en gabinetes autosoportados de gran tamaño.
- Cortes y Empalmes Perfectos: Su perfil cuadrado facilita uniones en esquinas y derivaciones sin desniveles ni espacios vacíos.
- Tapa de Retención Extrema: Matriz de cierre profundo y PVC de alta densidad que no cede ante el efecto "resorte" de los cables rígidos empujando hacia afuera.
- Derivaciones Robustas: Dedos laterales engrosados diseñados para no quebrarse bajo el peso de los cables, pero con pre-cortes en la base para removerlos fácilmente con herramientas.
Aplicaciones Estratégicas
El estándar indiscutible para las vías troncales (horizontales y verticales) en Centros de Control de Motores (CCM), tableros de bombas para minería o agro, integración de grandes Variadores de Frecuencia (VFD) y cuadros de distribución de gran tonelaje.
Especificaciones Técnicas
- Tipo: Canaleta Ranurada Troncal (Slotted Wiring Duct).

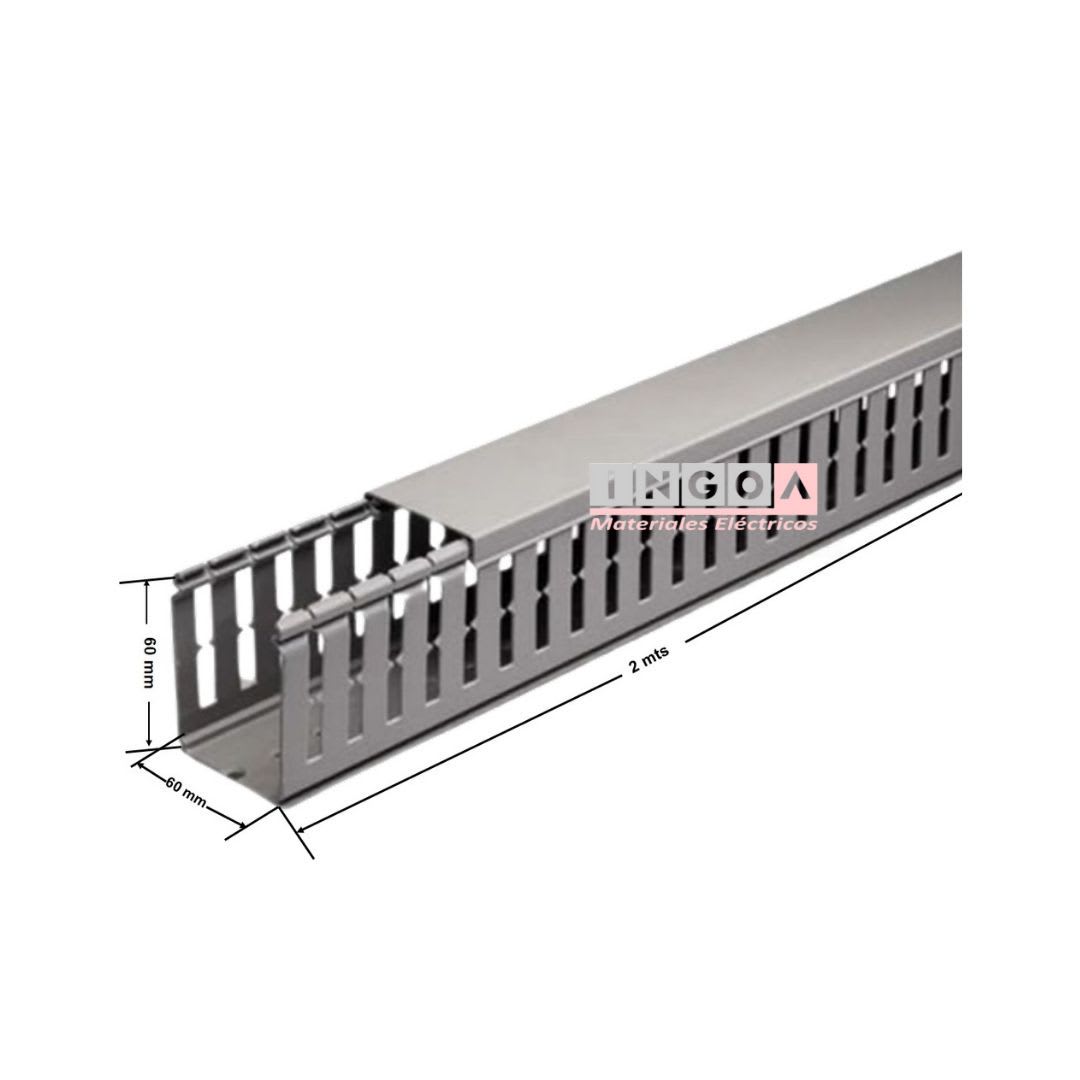

- Dimensiones (Ancho x Alto): 60 mm x 60 mm.
- Longitud Total: Tiras de 2 Metros.
- Material: PVC rígido industrial, ignífugo y autoextinguible.
- Color: Gris (Standard normativo para cuadros eléctricos).
- Incluye: Base ranurada con perforaciones de anclaje de alta resistencia y tapa de cierre a presión.
PRECIO INCLUYE IVA
* Sugerencia del experto: Cuando trabaje con una canaleta de 60x60mm, el peso de los cables en su interior es colosal. Fije la base a la placa de montaje utilizando remaches plásticos de expansión o tornillos con golilla (arandela) ancha cada 20 centímetros. Además, para evitar que la cascada de cables se desborde mientras trabaja, es imperativo cruzar amarras plásticas temporales entre los dedos del ducto; esto mantendrá el mazo ordenado en el fondo y le permitirá colocar la tapa superior con total facilidad al finalizar.
