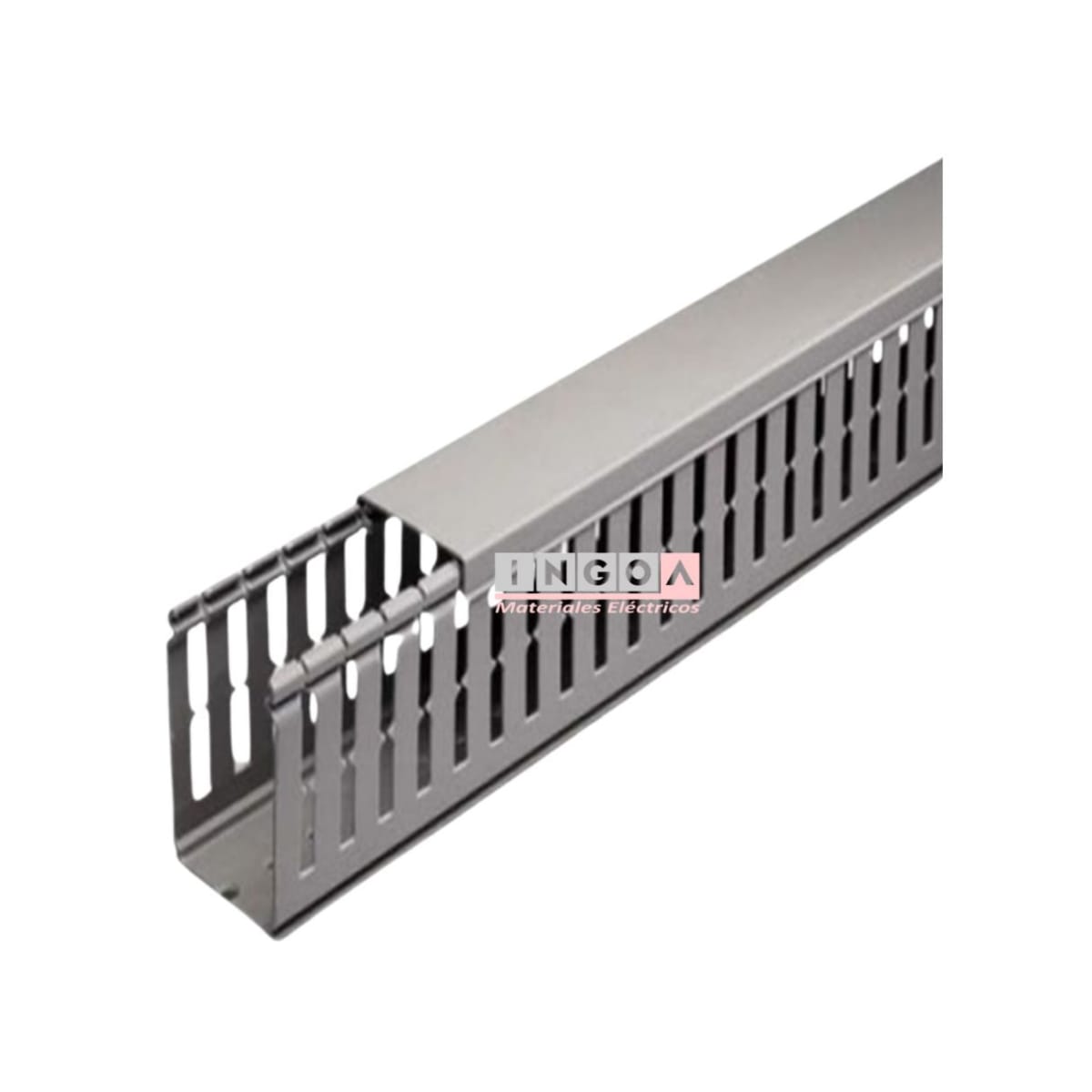

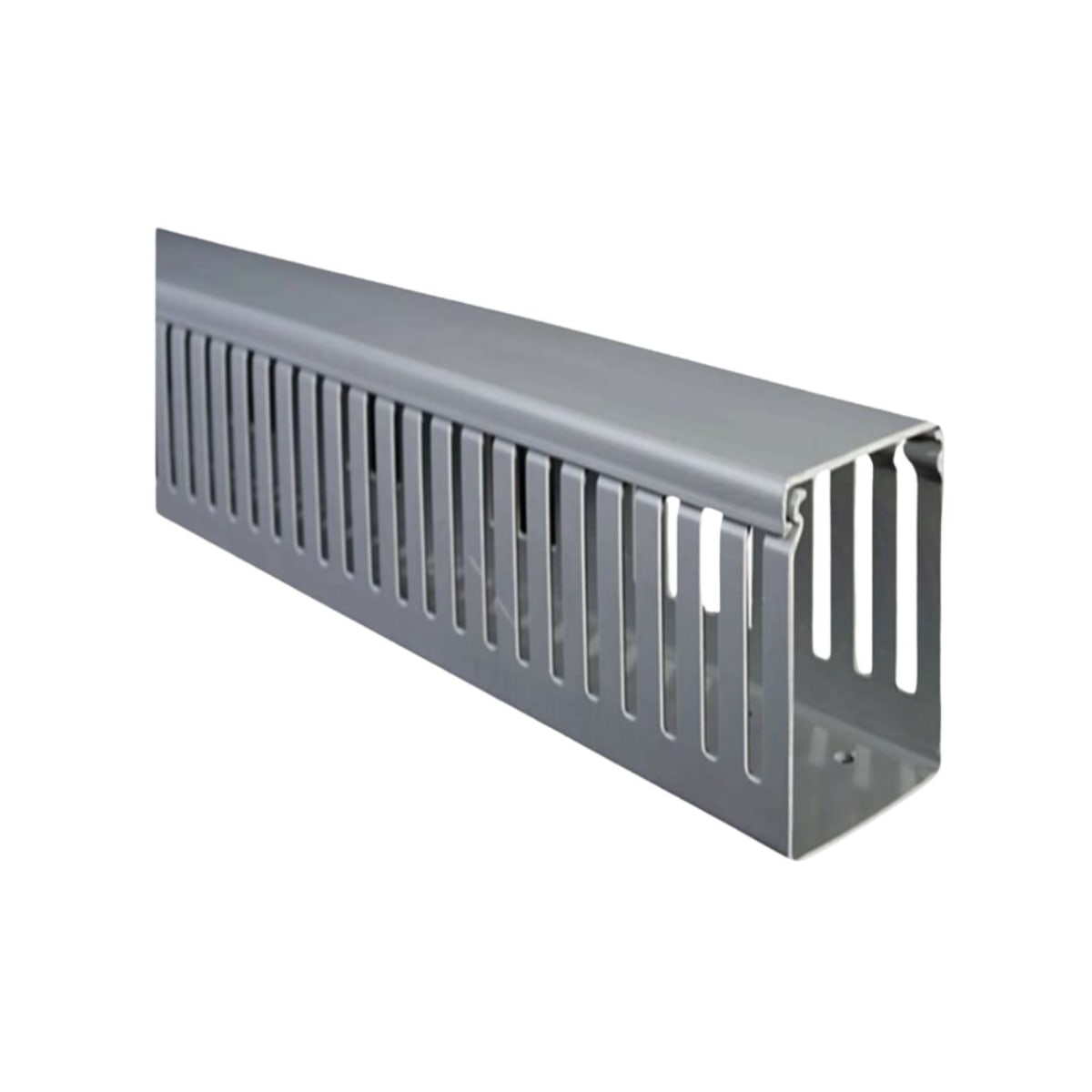

Canaleta 50x80mmx2mt Ranurada Gris
Volumen Troncal Masivo: Canaleta Ranurada Gris 50x80mm
La canaleta ranurada de formato troncal extra profundo (50x80mm) es el "acueducto" principal en la construcción de gabinetes autosoportados, Centros de Control de Motores (CCM) y celdas de distribución pesada. Cuando las corrientes superan los cientos de Amperes, el grosor y la rigidez de los cables de fuerza (AWG 2, 1/0 o superiores) hacen imposible el uso de ductos estándar. Este perfil masivo de 50mm de ancho por unos asombrosos 80mm de alto entrega el espacio vital que el cobre de alto calibre necesita para curvarse sin dañar su aislamiento.
La ingeniería detrás de sus 80mm de profundidad no es casualidad: busca la alineación perfecta con la aparamenta industrial pesada. Los interruptores de caja moldeada de gran tamaño, los partidores suaves (Soft Starters) y los Variadores de Frecuencia (VFD) tienen perfiles muy altos. Al montar este ducto a su costado, la "boca" de la canaleta queda al mismo nivel que los bornes de conexión. Esto permite que el grueso cable de fuerza viaje rectilíneamente desde el ducto hasta el equipo, eliminando tensiones mecánicas y logrando un acabado digno de certificación internacional.
En ingoa.cl, sabemos que un tablero de esta magnitud representa una inversión inmensa. Por ello, esta canaleta está fabricada en PVC gris de alto impacto, certificado como autoextinguible (Grado V0). Su enorme capacidad interior, respetando los márgenes de llenado normativo, facilita la ventilación cruzada indispensable para disipar el calor radiado por las líneas de potencia.
Ventajas del Formato Troncal Extra Profundo (50x80)
- Capacidad Cúbica Superior: Acomoda holgadamente el radio de curvatura de conductores rígidos de gran diámetro, evitando puntos de fatiga en el cobre.
- Alineación Estructural: Su perfil de 80mm iguala la cota de los grandes bloques de potencia, logrando derivaciones cortas, horizontales y visualmente impecables.
- Tapa de Contención Extrema: Matriz inyectada con un anclaje profundo que resiste la tremenda presión que ejercen los cables pesados al intentar expandirse.
- Derivaciones Robustas: Dedos laterales de mayor grosor diseñados para no quebrarse bajo el peso de los mazos de fuerza, pero removibles con herramienta cuando se requiere salida total.
Aplicaciones Estratégicas
El ducto definitivo para las vías troncales principales (verticales y horizontales) en armarios autosoportados, acometidas generales de Tableros de Transferencia Automática (TTA), celdas de banco de condensadores y control central de motores pesados en faenas mineras e industriales.
Especificaciones Técnicas
- Tipo: Canaleta Ranurada Troncal Extra Profunda (Slotted Wiring Duct).

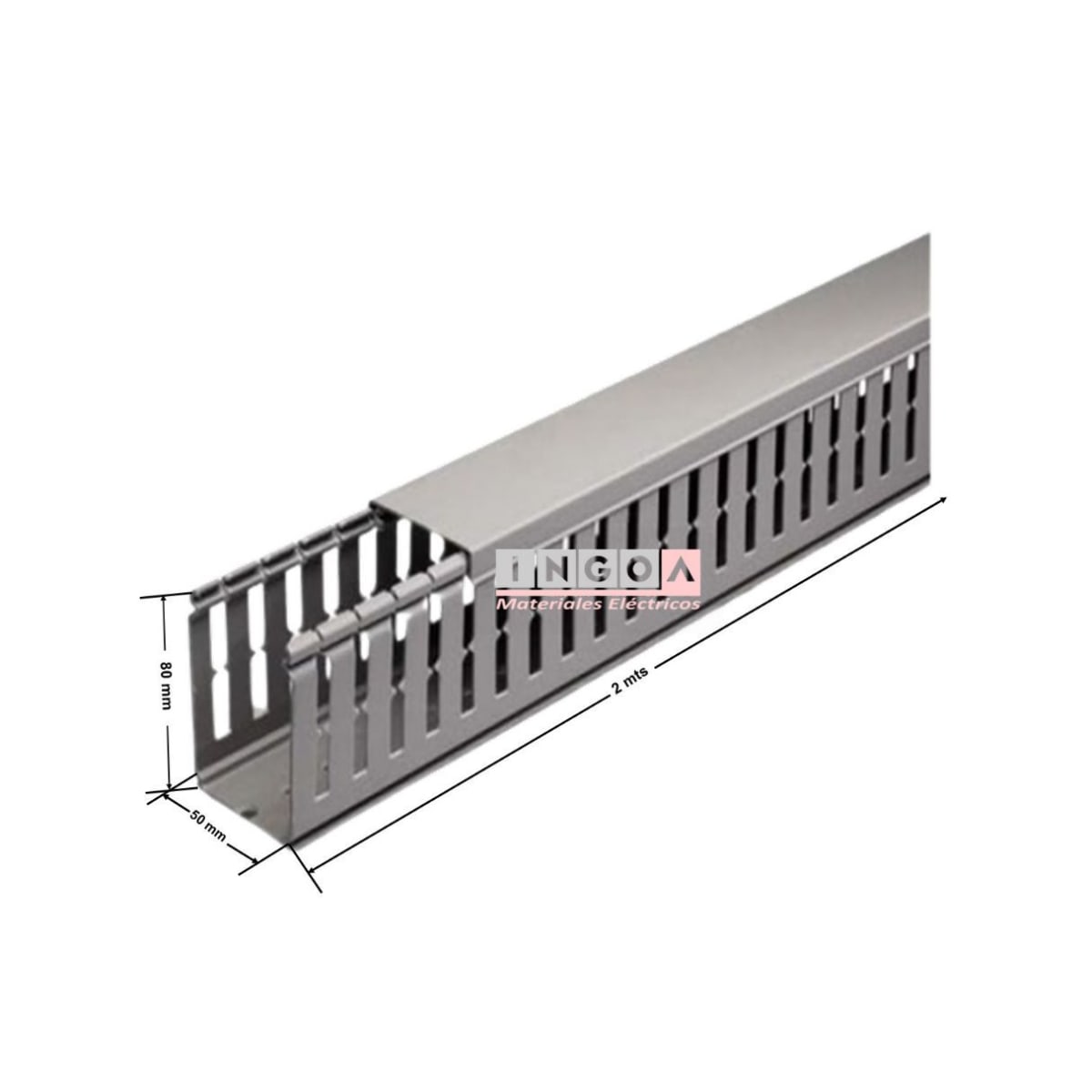

- Dimensiones (Ancho x Alto): 50 mm x 80 mm.
- Longitud Total: Tiras de 2 Metros.
- Material: PVC rígido industrial, ignífugo y autoextinguible.
- Color: Gris (Standard normativo industrial).
- Incluye: Base ranurada con matriz de pre-perforaciones y tapa de cierre de alta presión.
PRECIO INCLUYE IVA
* Sugerencia del experto: En una canaleta de esta inmensidad (50x80mm), es muy común que el tablerista necesite rutear cables de fuerza ruidosos (ej. salida hacia motores desde un VFD) junto a sensibles cables de control (24VDC) en el mismo recorrido. Para evitar costosas interferencias electromagnéticas que bloqueen sus PLCs, instale un Separador Plástico Divisor a lo largo de toda la canaleta. Así convertirá este gran ducto en dos canales independientes, blindando la lógica de control del "ruido" de la potencia.
