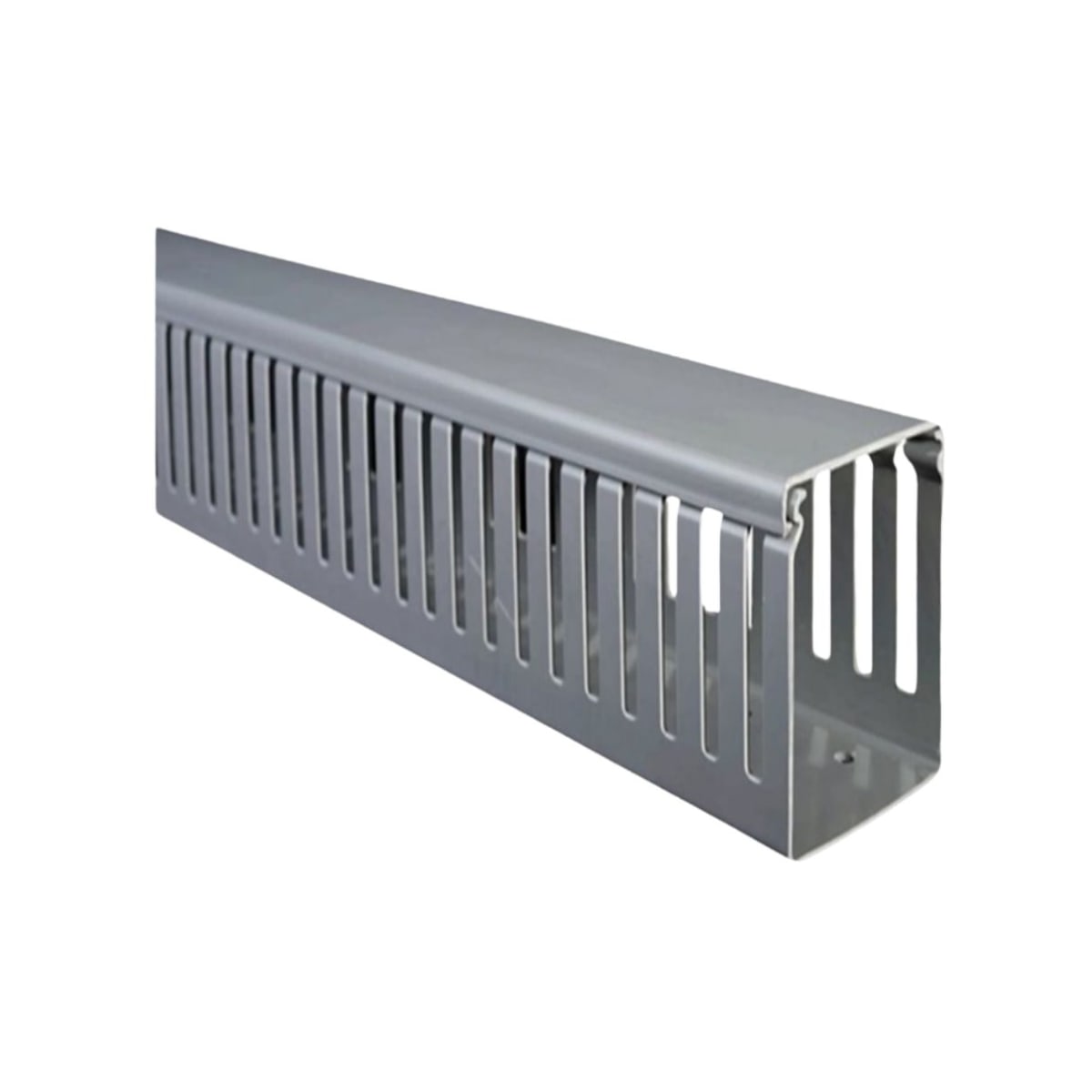

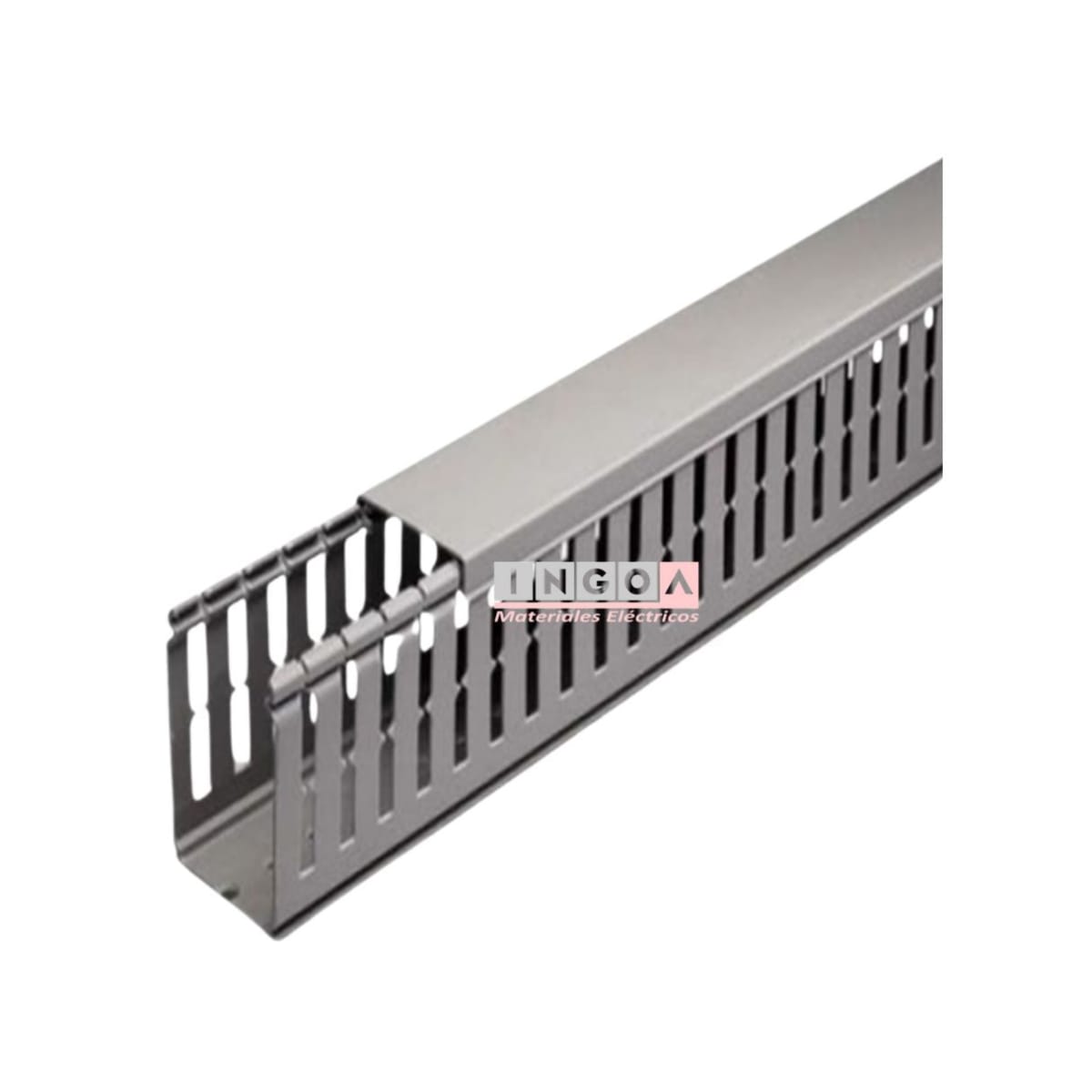

Canaleta 40x80mmx2mt Ranurada Gris
Expansión Vertical Extrema: Canaleta Ranurada Gris 40x80mm
La canaleta ranurada de formato extra profundo (40x80mm) es una proeza de la ingeniería espacial para la construcción de Tableros Generales y Centros de Control de Motores (CCM) de muy alta densidad. Cuando el espacio horizontal en la placa de montaje se agota debido a la instalación de múltiples componentes, pero el volumen de conductores sigue creciendo, ensanchar el ducto ya no es una opción. Esta canaleta resuelve el conflicto manteniendo una huella delgada de solo 40mm de ancho, mientras se eleva drásticamente a 80mm de altura.
Esta altura extrema no solo multiplica el volumen interno, sino que ofrece una ventaja estructural crítica: el emparejamiento perfecto con equipos masivos. Los interruptores termomagnéticos de caja moldeada, los contactores de alto amperaje y los grandes Variadores de Frecuencia (VFD) poseen una altura considerable. Al colocar este ducto de 80mm a su lado, los cables gruesos de fuerza (AWG 6, 4 o 2) salen de la canaleta e ingresan a los bornes en una línea recta y horizontal. Esto elimina el estrés mecánico en las conexiones y otorga un acabado estético insuperable.
En ingoa.cl, proveemos soluciones que garantizan la seguridad operativa de sus proyectos. Fabricada en PVC gris de grado técnico autoextinguible, esta canaleta masiva actúa como una barrera contra la propagación de incendios. Su gran volumen interior permite una correcta disipación térmica de las líneas de potencia, mientras que el diseño de su tapa de alta retención soporta la inmensa fuerza física que ejercen los gruesos conductores de cobre.
Ventajas del Formato Extra Profundo (40x80)
- Ahorro Crítico de Espacio: Duplique la capacidad de enrutamiento de una canaleta 40x40 tradicional sin quitarle un solo milímetro extra a su placa de montaje.
- Alineación Estructural: El perfil de 80mm de alto iguala la cota de los componentes de potencia más robustos, logrando derivaciones cortas, limpias y libres de tensión mecánica.
- Cierre de Alta Resistencia: Tapa diseñada con un anclaje profundo que no salta, conteniendo de forma segura el efecto "resorte" de los cables rígidos de gran calibre.
- Derivaciones Precisas y Seguras: Dedos laterales engrosados que guían el cableado pesado sin deformarse ni romperse por la presión.
Aplicaciones Estratégicas
El ducto definitivo para armarios autosoportados, celdas de interruptores generales de caja moldeada, bancos de Variadores de Frecuencia (VFD) de alto tonelaje, y canalización troncal en gabinetes donde la densidad de cables es extrema y el ancho es limitado.
Especificaciones Técnicas
- Tipo: Canaleta Ranurada Extra Profunda (Slotted Wiring Duct).

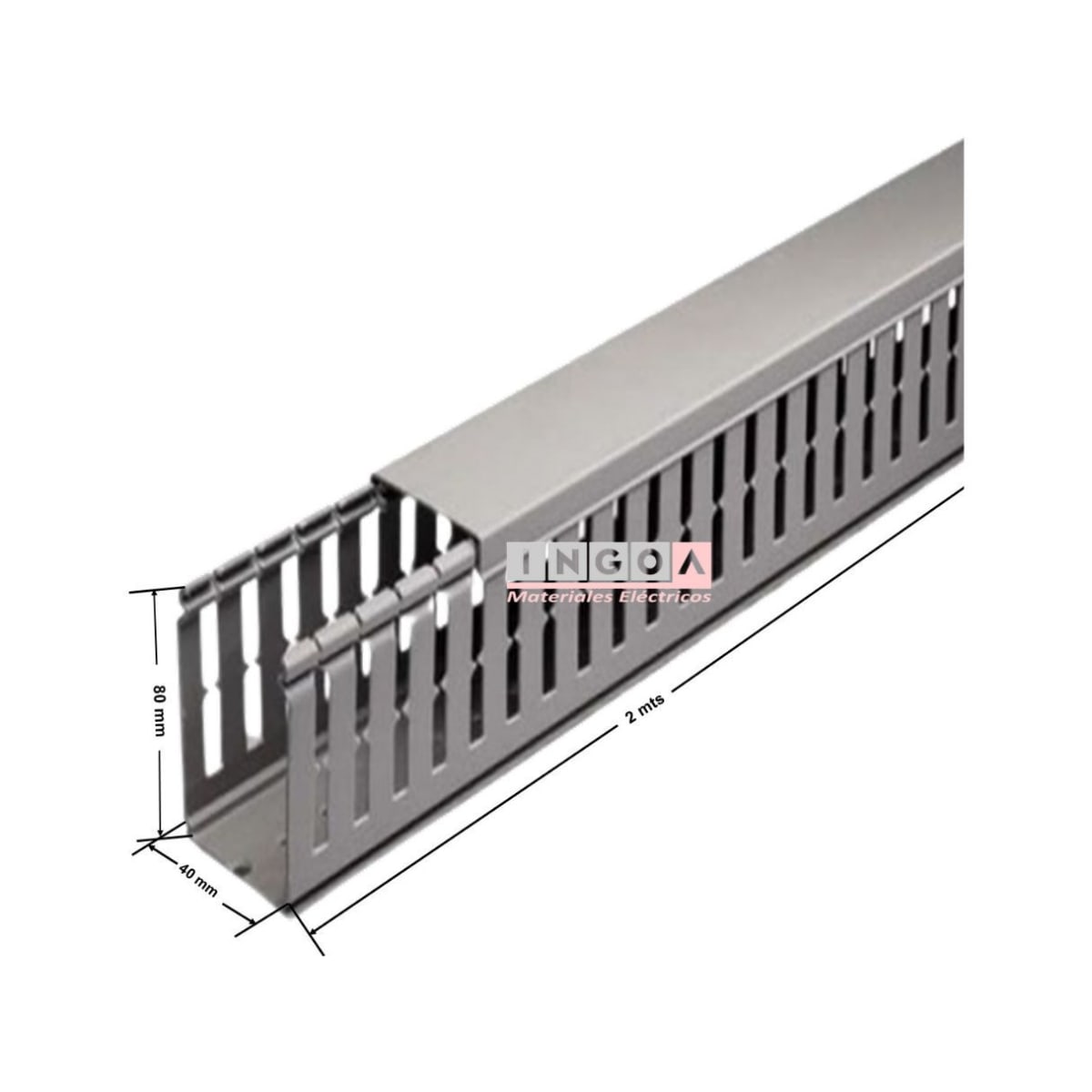

- Dimensiones (Ancho x Alto): 40 mm x 80 mm.
- Longitud Total: Tiras de 2 Metros.
- Material: PVC rígido industrial, ignífugo y autoextinguible (Grado V0).
- Color: Gris (Standard normativo para fuerza y control).
- Incluye: Base ranurada pre-perforada y tapa de cierre de alta presión.
PRECIO INCLUYE IVA
* Sugerencia del experto: En una canaleta de 80mm de profundidad, la gravedad es un factor crítico durante la instalación. Es absolutamente indispensable el uso de puentes plásticos (retenedores de cables) anclados entre los dedos del ducto, o en su defecto, cruzar amarras plásticas temporales. Una "cascada" de cables de fuerza cayendo desde 80mm de altura hará prácticamente imposible colocar la tapa superior si no sujeta el mazo progresivamente mientras avanza con el cableado.
