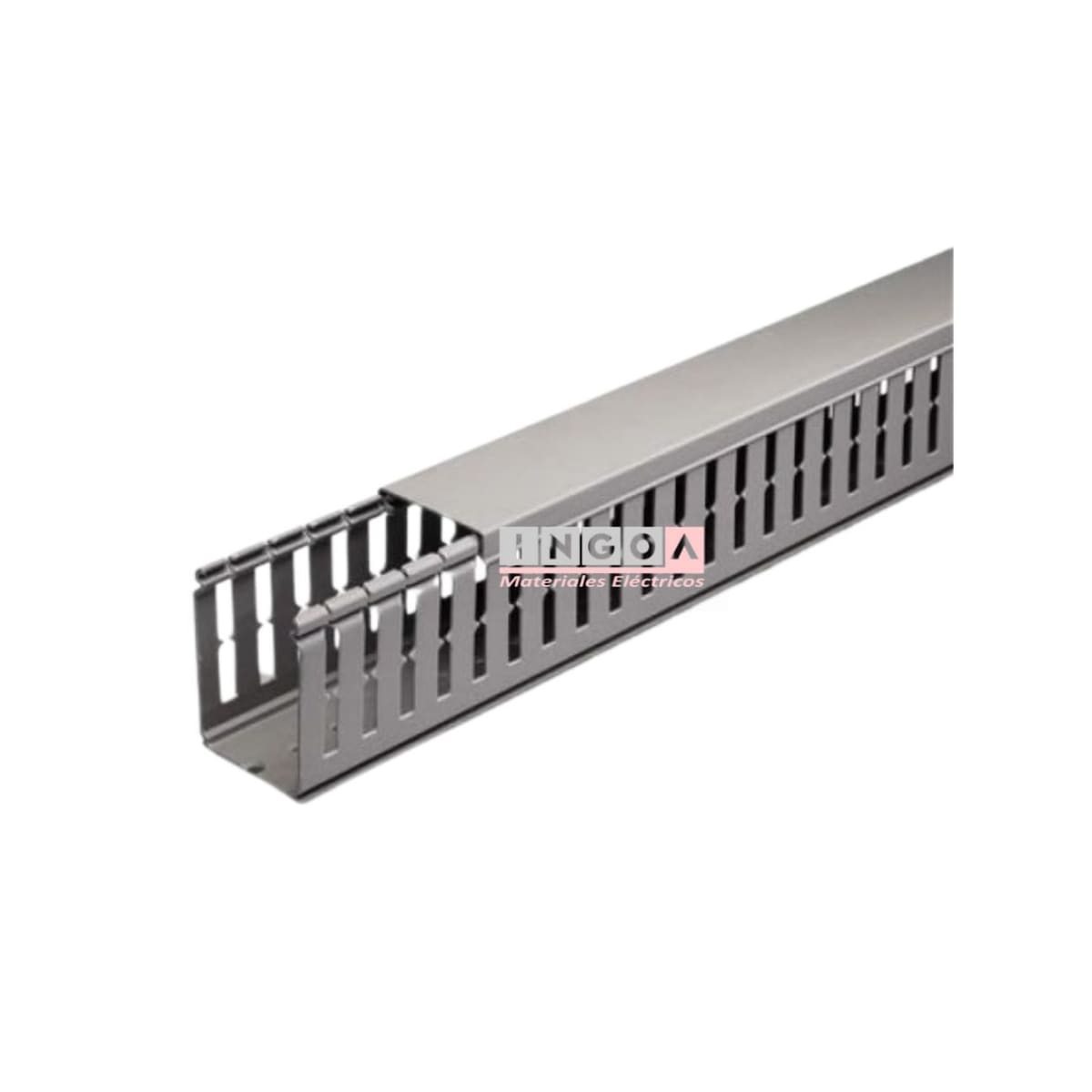

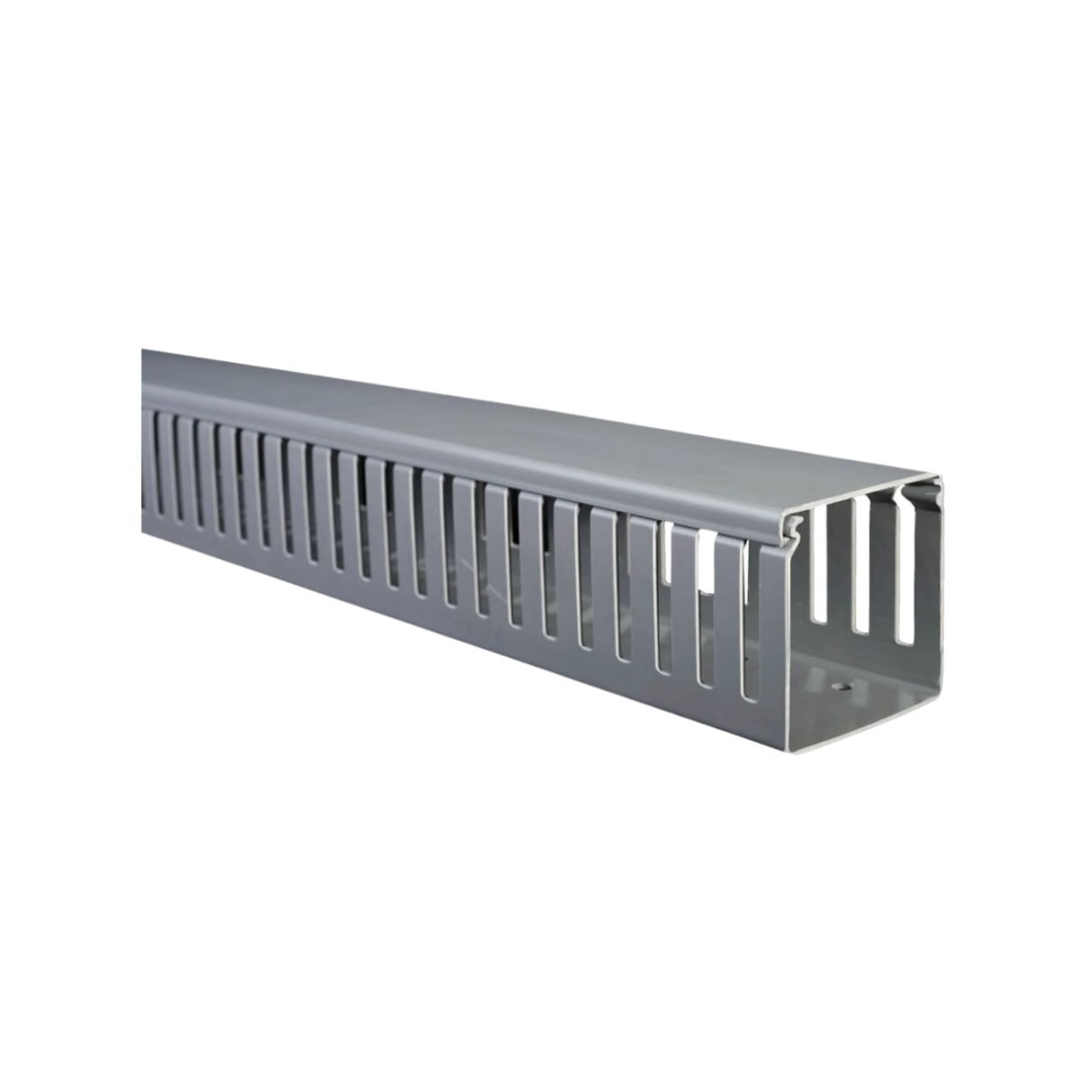

Canaleta 40x60mmx2mt Ranurada Gris
Capacidad y Profundidad Extrema: Canaleta Ranurada Gris 40x60mm
La canaleta ranurada de formato profundo (40x60mm) es el recurso definitivo para el diseño de Tableros Generales y Centros de Control de Motores (CCM) de alta densidad. Cuando se integran equipos de gran tonelaje eléctrico, el grosor y la cantidad de los cables de fuerza (como AWG 8, 6 o 4) colapsan rápidamente los ductos estándar. Este perfil resuelve el desafío espacial manteniendo una huella de solo 40mm de ancho en la placa base, pero expandiéndose hacia increíbles 60mm de altura (hacia la puerta del gabinete).
Esta "ganancia vertical" ofrece una ventaja técnica invaluable: el alineamiento de altura. Los equipos industriales potentes—como interruptores de caja moldeada, contactores de más de 100A o Variadores de Frecuencia (VFD)—son componentes muy altos. Al utilizar esta canaleta de 60mm de profundidad a su costado, los cables salen del ducto y entran al equipo en un plano horizontal casi perfecto. Esto elimina la peligrosa tensión mecánica sobre los bornes y le otorga al tablero un acabado de ingeniería de clase mundial.
En ingoa.cl, sabemos que manejar alta potencia implica gestionar el calor. Inyectada en PVC gris de grado técnico autoextinguible (retardante de llama), esta canaleta garantiza el aislamiento térmico y la seguridad contra incendios. Su enorme volumen interior, respetando el 70% de llenado normativo, permite que los gruesos conductores de fuerza respiren y disipen su temperatura de manera eficiente.
Ventajas del Formato Profundo (40x60)
- Volumen Masivo en Poco Ancho: Enrute gigantescos mazos de control o gruesos cables de fuerza ahorrando el valioso espacio horizontal de su placa de montaje.
- Alineación Estructural: El borde alto del ducto iguala la altura de los componentes industriales masivos, logrando conexiones cortas, rectas y sin tensión.
- Tapa de Retención Extrema: Matriz diseñada con un enganche de clip profundo y plástico de alta densidad que no cede ante el efecto "resorte" de los cables rígidos empujando hacia afuera.
- Derivaciones Seguras: Dedos laterales robustos que guían los cables con firmeza, fáciles de quebrar con herramientas para habilitar salidas de mazos completos.
Aplicaciones Estratégicas
El estándar obligatorio para celdas de distribución de potencia, tableros de bombas de pozo profundo de gran caballaje, integración de bancos de Variadores de Frecuencia (VFD) y partidores suaves, y canalización troncal en armarios autosoportados.
Especificaciones Técnicas
- Tipo: Canaleta Ranurada Profunda de Fuerza (Slotted Wiring Duct).

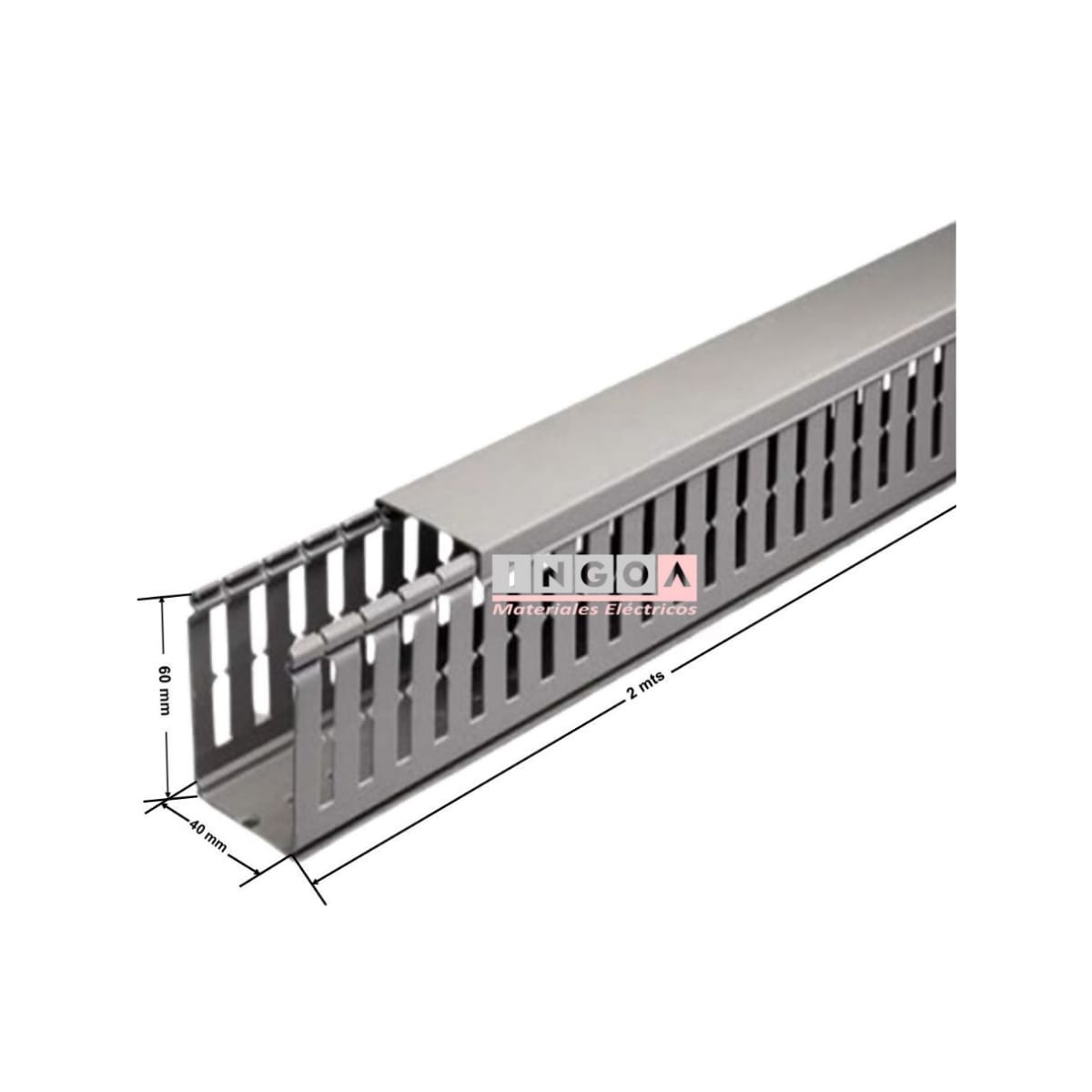

- Dimensiones (Ancho x Alto): 40 mm x 60 mm.
- Longitud Total: Tiras de 2 Metros.
- Material: PVC rígido industrial, autoextinguible (Ignífugo).
- Color: Gris (Standard normativo).
- Incluye: Base ranurada con perforaciones de anclaje y tapa de cierre de alta retención.
PRECIO INCLUYE IVA
* Sugerencia del experto: Cuando trabaje con canaletas de 60mm de profundidad cargadas con cables de fuerza pesados, la gravedad será su mayor enemigo antes de poner la tapa. Es estrictamente necesario el uso de amarras plásticas temporales o cruzadas de cable entre los dedos del ducto para sostener el mazo en el fondo. Además, asegúrese de fijar esta canaleta a la placa base con remaches o tornillos cada 20 o 25 centímetros como máximo para soportar el inmenso peso del cobre.
