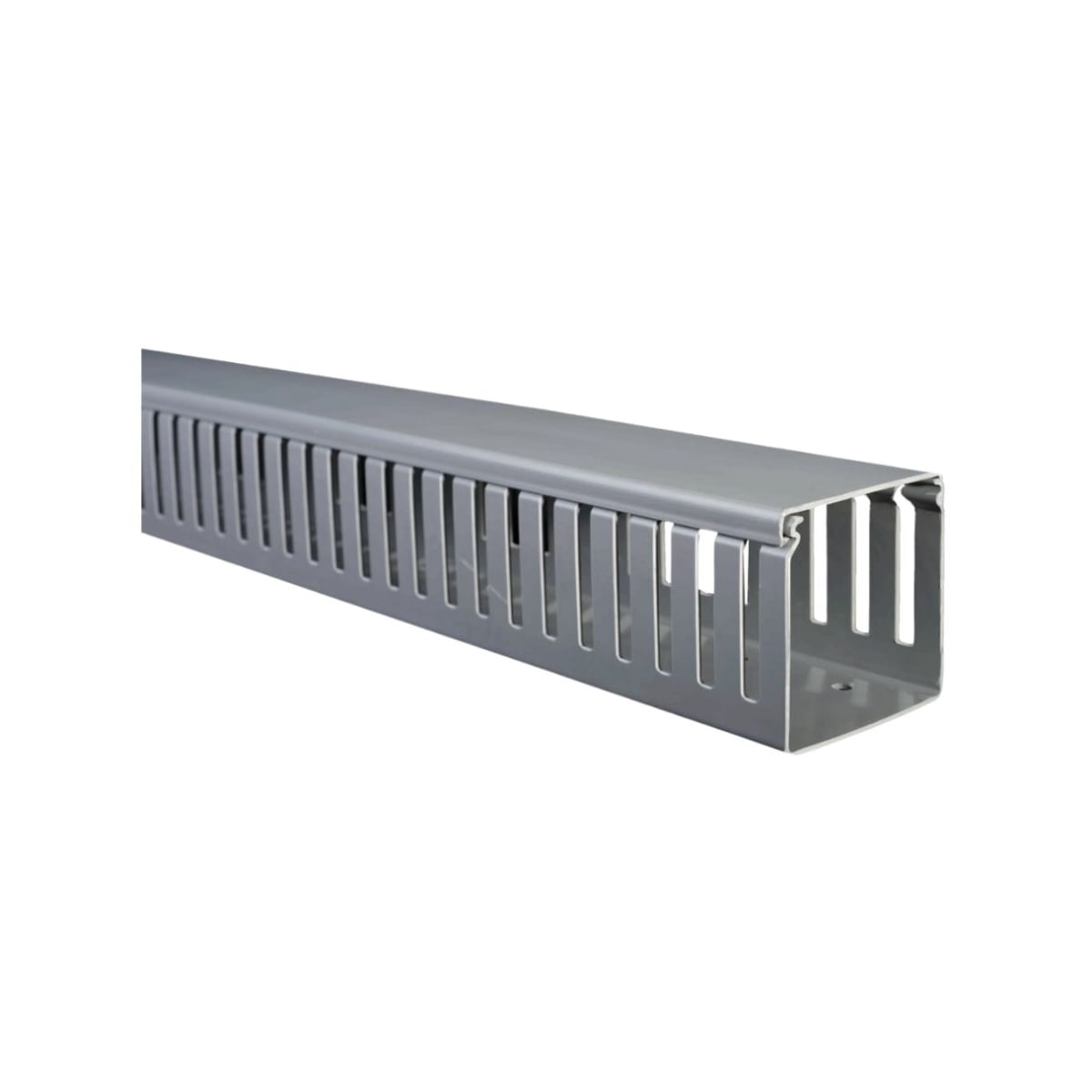

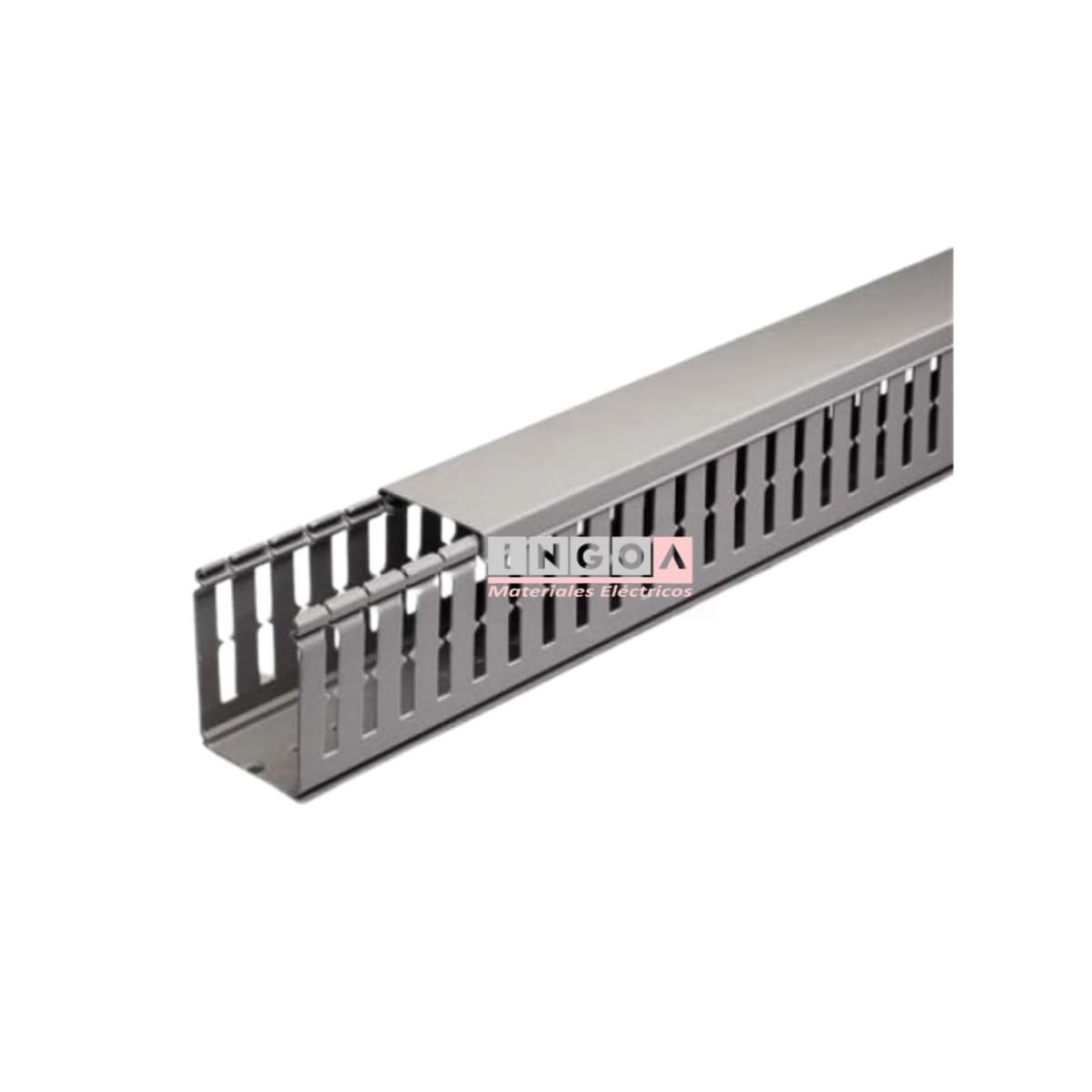

Canaleta 40x40mmx2mt Ranurada Gris
Simetría y Capacidad Robusta: Canaleta Ranurada Gris 40x40mm
La canaleta ranurada de perfil cuadrado masivo (40x40mm) es el "caballo de batalla" en la construcción de Tableros Generales, Centros de Control de Motores (CCM) y celdas de distribución. Cuando el proyecto exige enrutar tanto el "cerebro" (control) como el "músculo" (fuerza) del sistema eléctrico, los perfiles pequeños se vuelven insuficientes. Este ducto de 40mm de ancho por 40mm de alto entrega el volumen necesario para alojar cables de gran sección transversal (como AWG 12, 10 u 8) sin ahogar la instalación.
La magia del formato 40x40 radica en combinar la facilidad de trabajo de un perfil simétrico con una resistencia mecánica superior. Al ser cuadrada, los tableristas pueden realizar empalmes en "L" (esquinas) y en "T" visualmente perfectos. Además, los "dedos" plásticos de este modelo son más gruesos y rígidos, diseñados para soportar el peso y la tensión de los cables de fuerza que se derivan hacia los contactores de alta potencia o interruptores termomagnéticos generales.
En ingoa.cl, sabemos que los tableros de potencia generan calor. Fabricada en PVC gris de grado técnico autoextinguible (retardante de llama), esta canaleta garantiza el cumplimiento de las normativas de seguridad contra incendios. Si respeta el factor de llenado del 70%, su amplio espacio interior permitirá una correcta circulación de aire, vital para disipar la temperatura de las líneas de fuerza.
Ventajas del Formato Robusto Simétrico (40x40)
- Capacidad Masiva: Acomoda fácilmente conductores gruesos y mazos de control densos en el mismo perímetro del tablero.
- Tapa de Retención Extrema: Diseñada con un enganche de clip profundo que no salta, soportando el efecto "resorte" que ejercen los cables rígidos al curvarse dentro del ducto.
- Cortes Perfectos: Su simetría absoluta hace que cuadrar las esquinas a 45° sea un proceso rápido y con un acabado estético de primer nivel.
- Seguridad Térmica: PVC que no propaga la llama, confinando cualquier evento de cortocircuito severo.
Aplicaciones Estratégicas
El estándar obligatorio para canalización perimetral en Tableros Generales de Distribución (TGD), celdas de variadores de frecuencia de alto tonelaje, bancos de condensadores, y armarios de automatización industrial mixta (Fuerza + Control).
Especificaciones Técnicas
- Tipo: Canaleta Ranurada de Fuerza y Control (Slotted Wiring Duct).

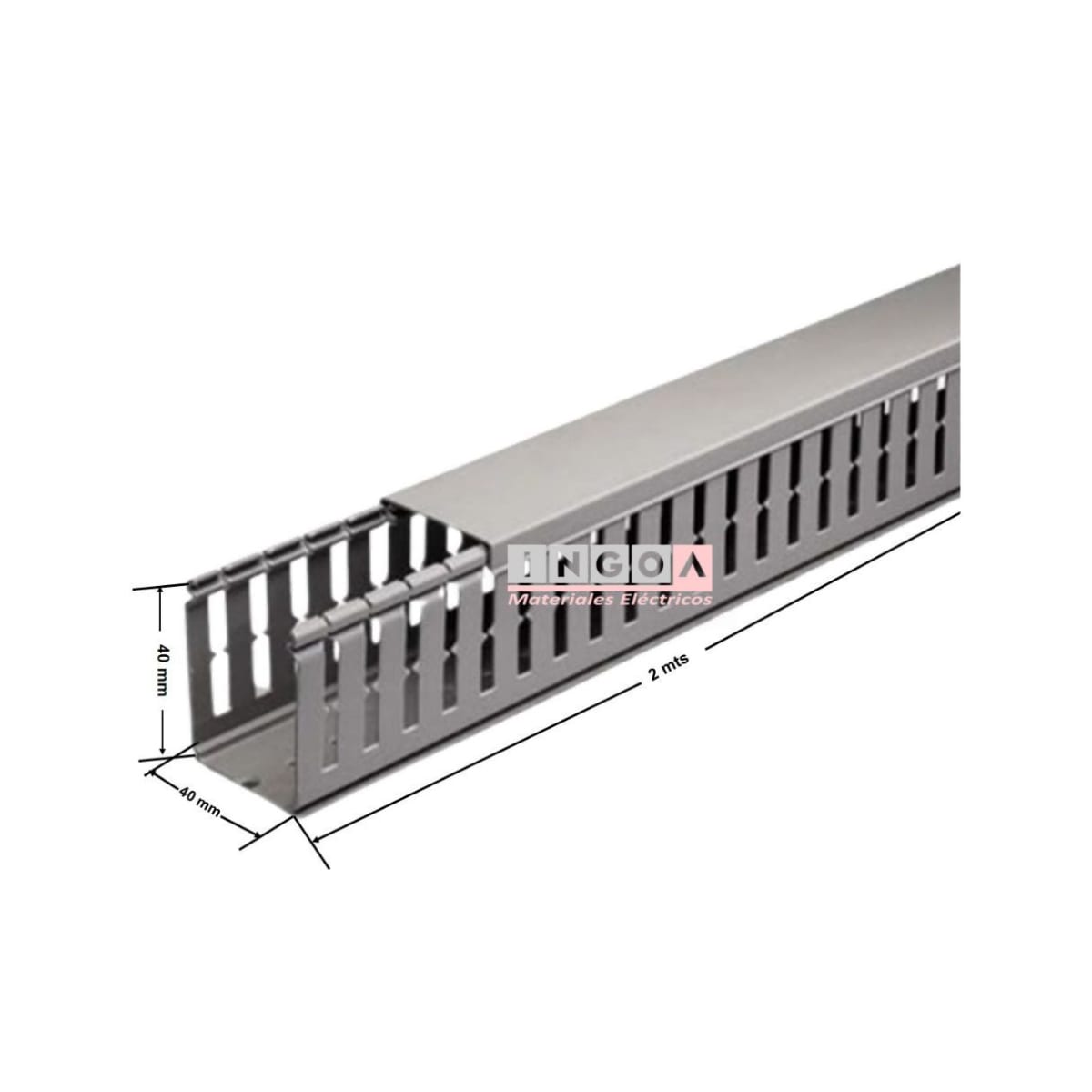

- Dimensiones (Ancho x Alto): 40 mm x 40 mm.
- Longitud Total: Tiras de 2 Metros.
- Material: PVC rígido de alto impacto, autoextinguible (Ignífugo).
- Color: Gris (Standard industrial normativo).
- Incluye: Base ranurada perforada y tapa de cierre de alta presión.
PRECIO INCLUYE IVA
* Sugerencia del experto: El mayor error al usar canaletas gigantes como la de 40x40mm es mezclar cables de alterna (220VAC/380VAC) con señales de control de corriente continua (24VDC) en el mismo mazo sin protección. Las líneas de fuerza generan un campo electromagnético que induce "ruido o interferencia" en los cables de los sensores, volviendo loco al PLC. Siempre que use este ducto para sistemas mixtos, agrupe la fuerza a un lado y el control al otro, e idealmente instale un Separador Plástico Interno a lo largo de la canaleta.
