Distribución Industrial de Alta Capacidad: Gabinete 800x600x200mm 128 Mod

El gabinete metálico de 800x600x200mm con chasis modular para 128 módulos es la pieza central para proyectos de distribución eléctrica que exigen máxima densidad y orden técnico. Este modelo ha sido diseñado para resolver la necesidad de centralizar cientos de circuitos de alumbrado, enchufes y control en un solo punto de acceso. Con capacidad para 128 polos DIN, este tablero permite una segmentación exhaustiva de las cargas, facilitando la identificación de fallas y mejorando la selectividad de las protecciones en instalaciones de gran envergadura.

Fabricado en acero laminado de alto espesor con acabado en pintura electroestática RAL 7032 (Gris Industrial), este envolvente ofrece una resistencia excepcional en entornos de trabajo pesado. Su certificación IP65 garantiza una estanqueidad absoluta, protegiendo los componentes internos contra el polvo fino, la humedad y proyecciones de agua. El chasis modular integrado no solo agiliza el montaje, sino que proporciona un acabado profesional donde solo las manetas de operación quedan visibles, garantizando la seguridad del personal no técnico.

En ingoa.cl, recomendamos este gabinete para Tableros Generales Auxiliares (TGA) en industrias, centros comerciales y edificios residenciales. Su diseño vertical de 800mm permite una distribución jerárquica clara, dejando espacio suficiente para el peinado de cables y la instalación de borneras de conexión masivas en la parte superior e inferior del chasis.

Ventajas del Sistema Modular de 128 Módulos

Este gabinete ha sido fabricado para optimizar la productividad del cuadrista y la seguridad de la instalación:

Capacidad Masiva (128 Polos): Distribuidos en 5 filas: 26+26+24+26+26 módulos, Permite concentrar una enorme cantidad de protecciones monofásicas y trifásicas en un solo envolvente compacto de pared.
Chasis Estructurado Extraíble: Facilita el montaje y cableado de las protecciones en banco de trabajo, reduciendo tiempos de instalación en terreno.
Seguridad IP65 / IK10: Máxima protección hermética y resistencia mecánica contra impactos, ideal para pasillos técnicos y zonas de producción.
Estética Industrial RAL 7032: Acabado clásico altamente duradero, perfecto para integrarse en salas eléctricas industriales y mineras.

Aplicaciones Estratégicas

Ideal para Tableros Generales de Distribución en plantas industriales, sistemas de control centralizado de edificios (BMS), tableros de servicios comunes en edificios de altura y cuadros de mando para procesos automatizados complejos. Su profundidad de 200mm es óptima para la mayoría de los dispositivos de carril DIN y peines de conexión del mercado.

Especificaciones Técnicas

Dimensiones: 800 mm (Alto) x 600 mm (Ancho) x 200 mm (Fondo).
Capacidad: 128 Módulos DIN (polos).
Grado de Protección: IP65 (Totalmente estanco).
Color: RAL 7032 (Gris Industrial).
Material: Acero reforzado con tratamiento anticorrosivo de alta resistencia.
Incluye: Chasis masivo de 128 polos, rieles DIN, frontales cubremódulos y cierre industrial.
Cantidad de rieles din incluidos: 5.
Placa de montaje incluida.
Peso total: 28,9 Kg (producto embalado).
Puerta interna (ranurada): Viene con bisagra que permite una apertura de 120°.
Cerradura tipo monedero.
Cuenta con: Cable de vinculación para la puesta a tierra de la tapa y cuerpo asegura continuidad permanente.

PRECIO INCLUYE IVA

* Sugerencia del experto: Para un tablero de 128 módulos, la gestión térmica es fundamental. Recomendamos distribuir las cargas de mayor consumo de manera uniforme por todo el chasis y utilizar peines de conexión de alta capacidad para reducir los puntos calientes y facilitar futuras inspecciones termográficas.

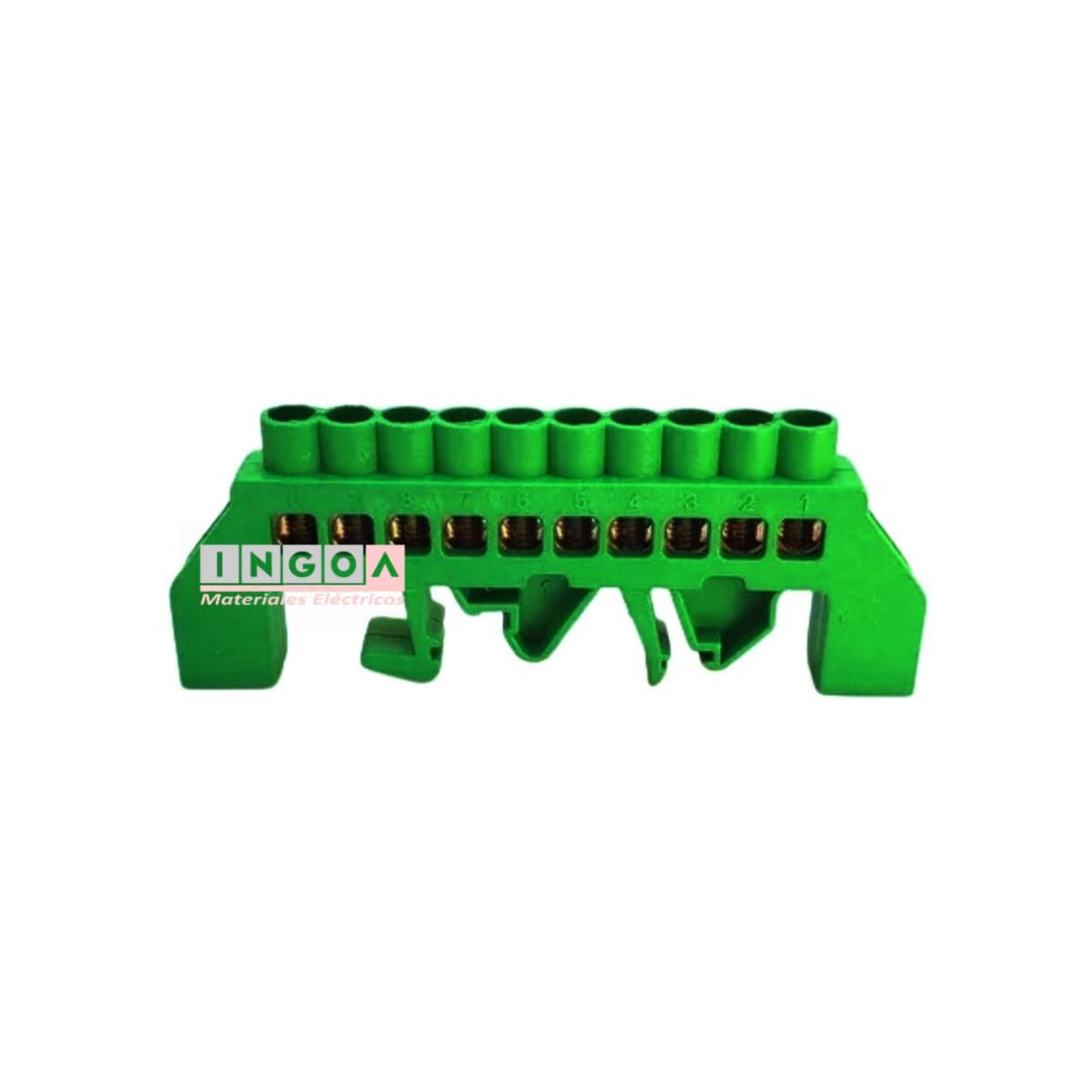

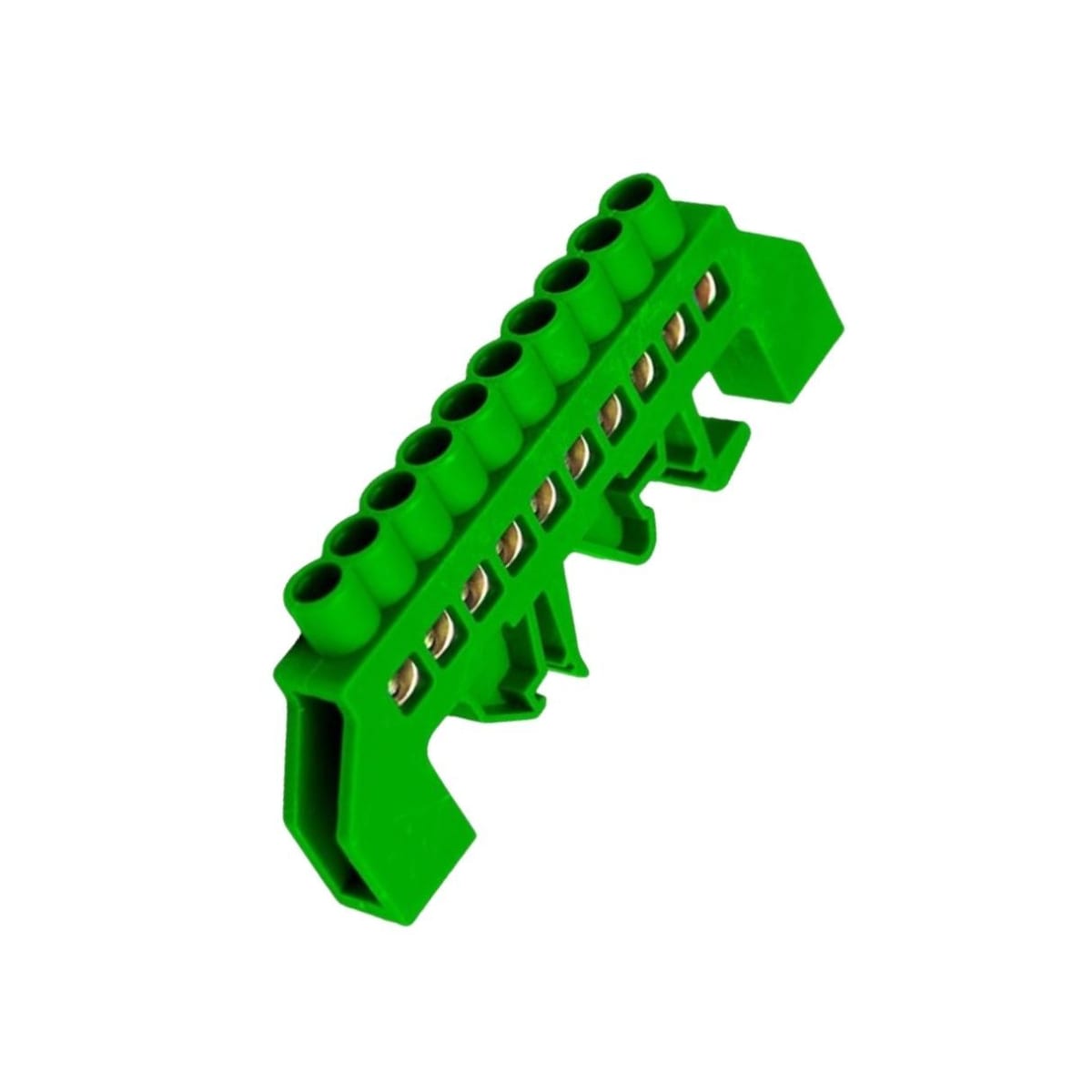

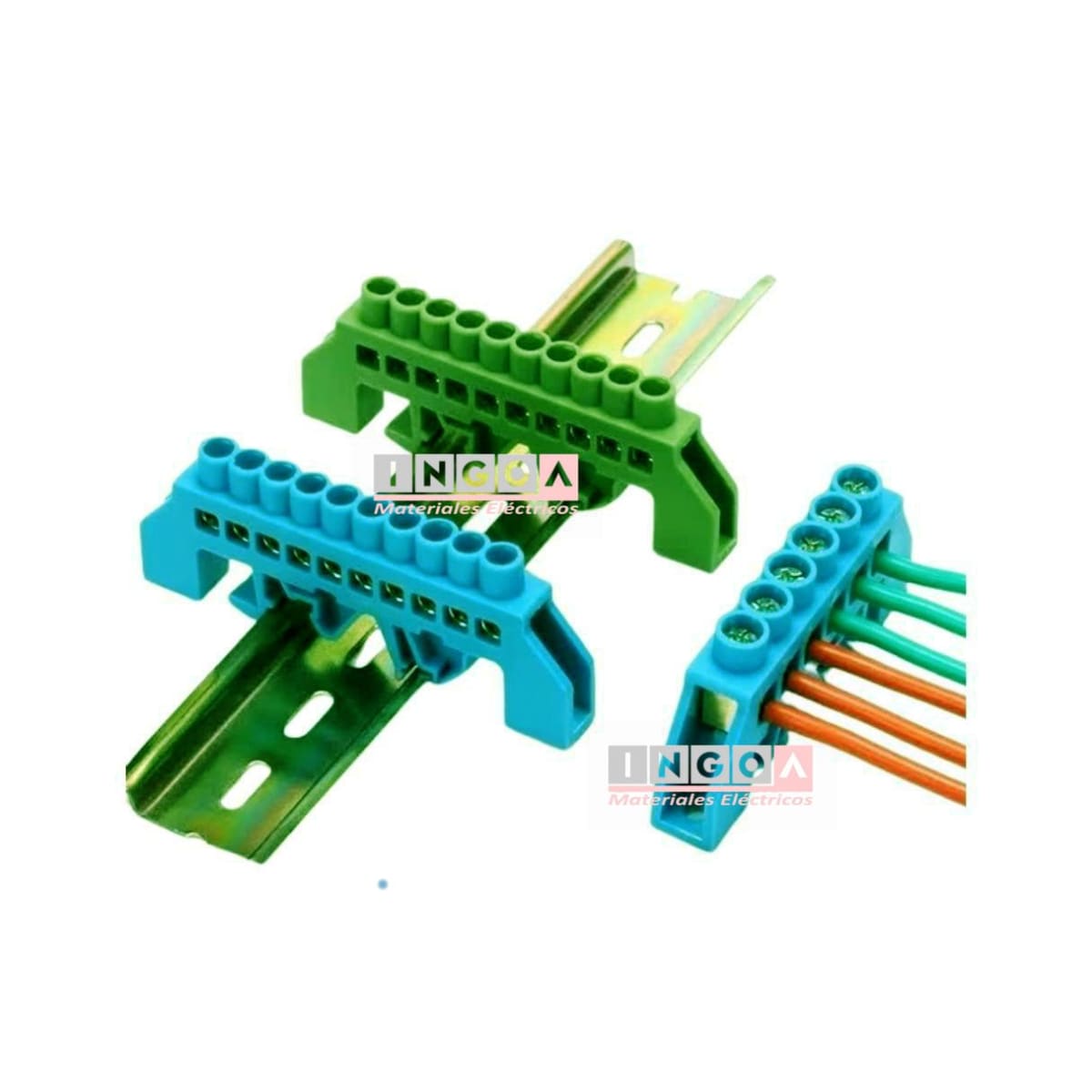

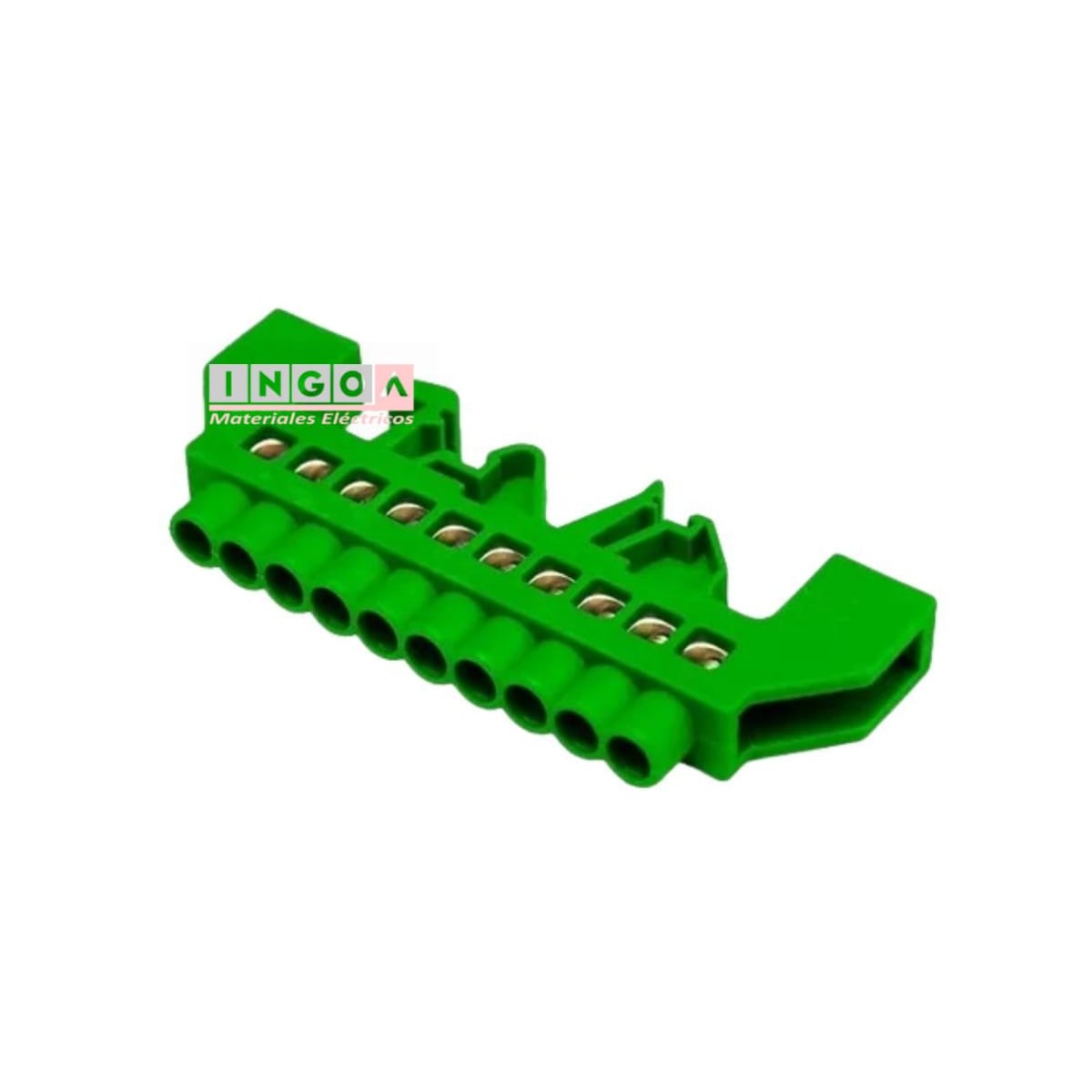

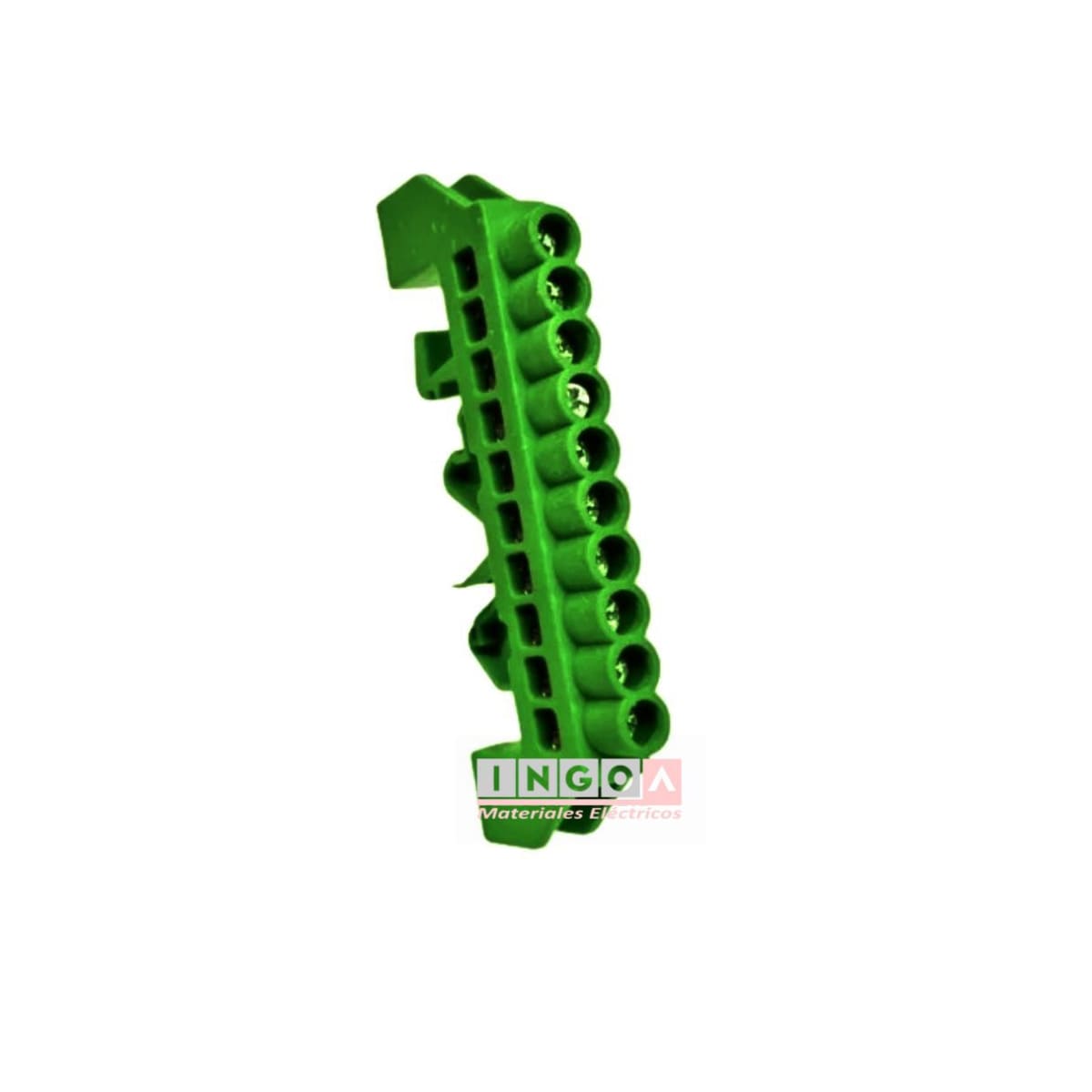

Barra Repartidora Riel Din 10 Conexiones Aislada Verde
