Todo sobre el Protector Diferencial
El dispositivo más importante para la protección de personas en instalaciones eléctricas. Entienda cómo funciona, qué tipo necesita y cómo elegir correctamente según la normativa SEC.
según normativa SEC
ante fuga de corriente
certificación SEC
¿Cómo funciona este dispositivo?
El principio físico detrás del guardián de su instalación eléctrica
En el ámbito de las instalaciones eléctricas modernas, la seguridad no es opcional, es una prioridad absoluta que define la viabilidad de cualquier proyecto. El protector diferencial se erige como el guardián principal de la vida humana en este entorno, siendo el dispositivo diseñado específicamente para detectar fugas de corriente hacia tierra e interrumpir el suministro de forma instantánea.

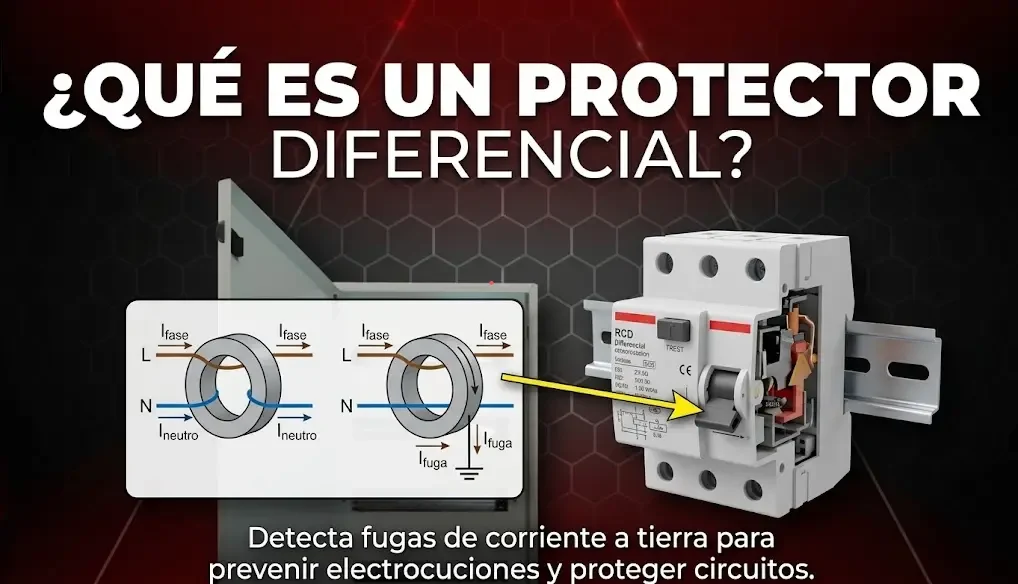

A diferencia de otros dispositivos, la protección diferencial no cuida los cables o los equipos, sino que está calibrada para proteger el cuerpo humano de accidentes fatales por electrocución. Su funcionamiento se basa en un principio físico simple pero eficaz: compara constantemente la corriente que entra al circuito con la que sale; si detecta una diferencia (fuga), el interruptor se dispara en milisegundos, neutralizando el riesgo de una descarga eléctrica peligrosa.
- Fugas de corriente a tierra
- Fallas de aislación en equipos
- Contacto accidental de personas
- Cables deteriorados por humedad
- Defectos en electrodomésticos
- Desequilibrios en red trifásica
Soluciones Específicas: Protector Diferencial Monofásico y Trifásico
La correcta selección depende de la naturaleza de la red eléctrica y la carga que se desea proteger. No todos los entornos requieren el mismo tipo de dispositivo.
Protector Diferencial Monofásico
Es el estándar obligatorio para viviendas, oficinas y pequeños locales comerciales. Este dispositivo opera en circuitos de dos conductores (fase y neutro) típicos de la red de 220V. Su función es crítica para proteger a los habitantes de un hogar ante fallas de aislación en electrodomésticos, cables dañados o contactos accidentales en zonas húmedas como baños y cocinas.
Protector Diferencial Trifásico
Es la solución robusta diseñada para el sector industrial, grandes edificios y talleres que operan con maquinaria de alta potencia. Este equipo monitorea las tres fases y el neutro simultáneamente en redes de 380V. Es indispensable para garantizar que motores, bombas y maquinaria pesada no representen un peligro para los operarios ante cualquier desequilibrio o falla en el aislamiento interno de los equipos.
Diferencias Críticas: Protección Diferencial vs. Protección Termomagnética
Un error común es confundir ambos dispositivos. Cumplen funciones totalmente distintas pero complementarias entre sí.
Criterios Técnicos para una Elección Segura en INGOA
Al abastecerse de un protector diferencial monofásico o trifásico, estos parámetros no se deben pasar por alto para garantizar la certificación del proyecto.
Sensibilidad de Disparo
Para la protección de personas en ambientes residenciales, la normativa chilena exige una sensibilidad de 30mA (miliamperios). En ciertas aplicaciones industriales de protección de maquinaria, se pueden utilizar sensibilidades de 300mA, pero estas no son aptas para el contacto humano directo. Elegir la sensibilidad incorrecta puede dejar la instalación sin protección real para las personas.
Capacidad de Ruptura y Amperaje
El amperaje del diferencial debe ser siempre igual o superior al del interruptor automático que lo antecede. Esto evita que el dispositivo se queme internamente ante un consumo elevado de la instalación, lo que inutilizaría la protección en el momento más crítico.
Clase del Dispositivo
Existen diferenciales Clase AC (estándar, para corrientes senoidales puras), Clase A (para corrientes con componentes pulsantes, comunes en equipos electrónicos modernos) y Clase SI (superinmunizados, resistentes a disparos intempestivos). En INGOA asesoramos a nuestros clientes para elegir la clase adecuada, especialmente en entornos con muchos equipos electrónicos que pueden causar "disparos molestos" o falsas alarmas.
La Importancia de la Mantención y el Botón de Prueba
Incluso el mejor protector diferencial del mercado requiere supervisión periódica para garantizar su efectividad
El Botón de Prueba "T" (Test)
Todos los protectores diferenciales cuentan con un botón de prueba, generalmente marcado con la letra "T". Al presionarlo, el dispositivo simula una fuga de corriente internamente para verificar que el mecanismo de disparo esté operativo.
La recomendación de los fabricantes y de la SEC es presionar este botón al menos una vez al mes. Es el hábito de mantención más simple y eficaz para verificar que su instalación sigue protegida, sin necesidad de instrumentos especializados.
1 vez al mes · Sin herramientasSi al presionar el botón de prueba el interruptor no cae, significa que el mecanismo interno se ha pegado o está dañado.
En ese estado, la protección diferencial ya no es efectiva, dejando a todos los usuarios de la instalación en riesgo real ante cualquier fuga de corriente, sin que exista ningún sistema que los proteja.
No postergue el reemplazo: un diferencial dañado es equivalente a no tener diferencial. Consulte el stock disponible en INGOA y reemplácelo de inmediato.
